P-192-001e.pdf - 第193页
Key No. P A R T No. P AR T NAME Q’ t y REMARKS NOTE 191 MODEL TIM-5200F/R 0307-001 BQ-2 151 630 071 9970 CORD 1 XCN54-XCN83,XCN62 805BQ-010-151 152 630 071 9987 CORD 1 XCN55-XCN84,XCN75 805BQ-010-152 153 630 120 4352 COR…
190
MODEL TIM-5200F/R
0307-001
制御ボックス配線部 CONTROL BOX WIRING SECTION

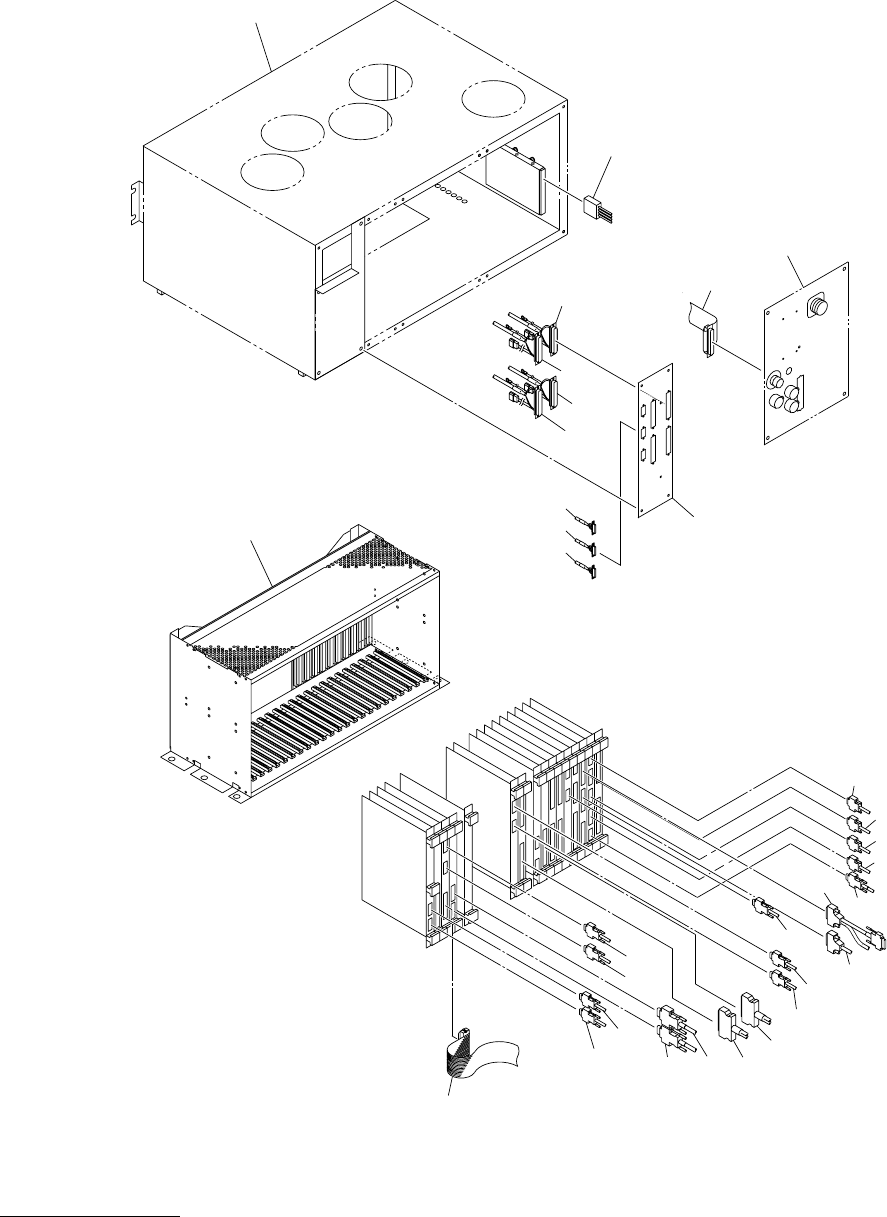

Fig. BQ-2 制御ボックス配線（２） Control Box Wiring (2)
171
172
171
152
See Fig.BC-4
Key No.371
See Fig.BC-4
Key No.576
165
172
151
152
See Fig.BC-1
Key No.71
See Fig.BC-1
Key No.51
165
153
154
155
156
157
151
170
174
175
171
172
168
169
164
163
167
166
152
159
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
191
MODEL TIM-5200F/R
0307-001
BQ-2
151 630 071 9970 CORD 1 XCN54-XCN83,XCN62
805BQ-010-151
152 630 071 9987 CORD 1 XCN55-XCN84,XCN75
805BQ-010-152
153 630 120 4352 CORD 1 XCN57-XCN311,314 805BQ-010-153
154 630 120 4369 CORD 1 XCN58-XCN312,315 805BQ-010-154
155 630 120 4376 CORD 1 XCN59-XCN306 805BQ-010-155
156 630 120 4383 CORD 1 XCN60-XCN308 805BQ-010-156
157 630 120 4390 CORD 1 XCN51-XCN327 805BQ-010-157
159 630 048 2423 CORD 2 XCN48- 805BQ-010-159
163 630 122 2295 CORD 1 XCN41-XCN386 805BQ-010-063
164 630 122 2332 CORD 1 XCN42-XCN387 805BQ-010-064
165 630 070 7427 CORD 1 XCN43-XCN49,XCN73
805BQ-010-065
166 630 120 3591 CORD 1 XCN44-XCN122 805BQ-010-066
167 630 120 4338 CORD 1 XCN46-XCN123 805BQ-010-067
168 630 120 3607 CORD 1 XCN45-XCN132 805BQ-010-068
169 630 121 9127 CORD 1 XCN47-XCN133 805BQ-010-069
170 630 120 3614 CORD 1 XCN61-XCN125 805BQ-010-070
171 630 075 2816 CORD 1 XCN201-XCN201A,201B
805BQ-010-251
172 630 075 2830 CORD 1 XCN203-XCN203A,203B
805BQ-010-351
174 630 120 3676 CORD 1 XCN205-X506L 805BQ-010-353
175 630 120 3683 CORD 1 XCN206-X507L 805BQ-010-354
192
MODEL TIM-5200F/R
0307-001
前後工程Ｉ / Ｆ PREVIOUS/NEXT WORK PROCESS I/F

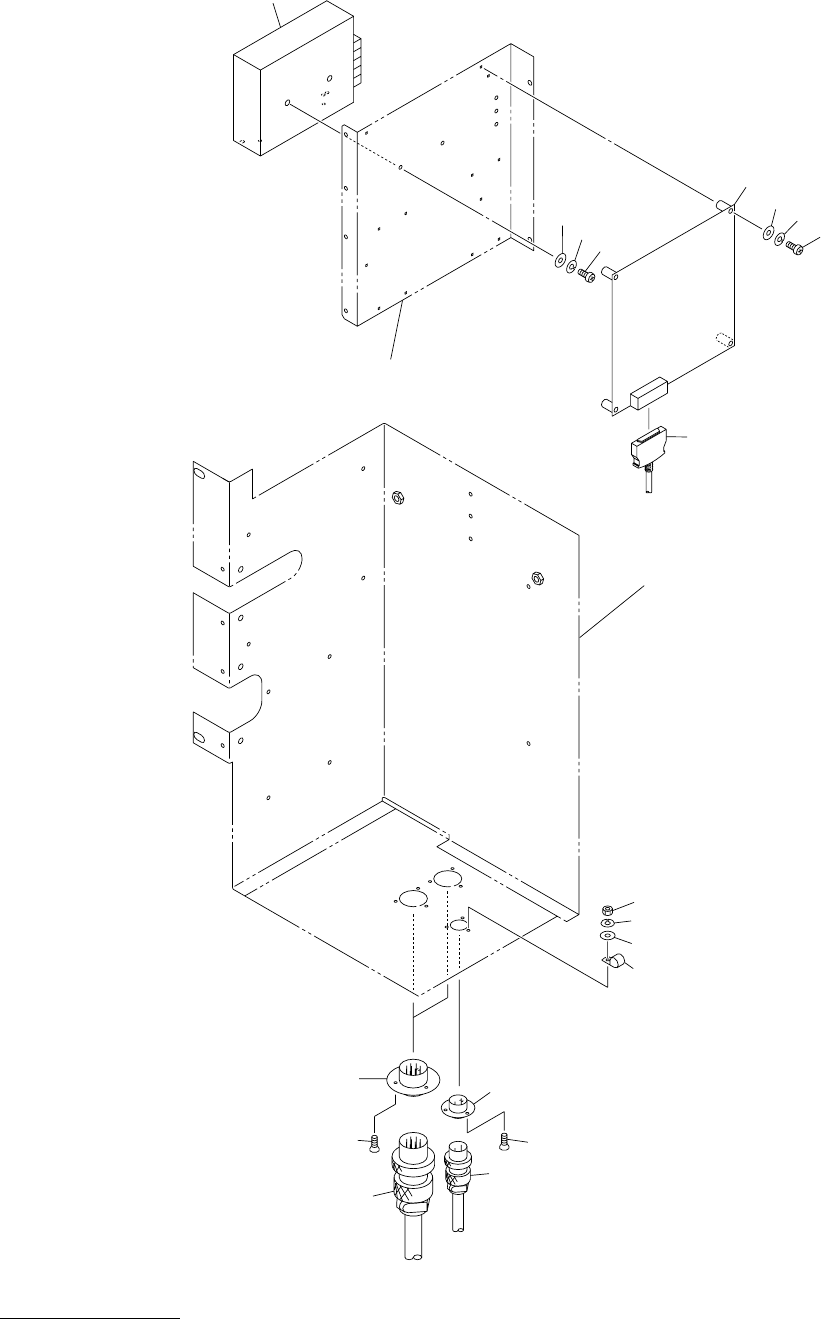

Fig. BR-1 電源４ ボックス底面 Power Supply 4 Box Lower
53
31
32
33
See Fig.BF-7
Key No.682
56
36
57
58
36
59
See Fig.BF-7
Key No.681
65
31
32
35
63
38
32
31
60
