200 MODEL TIM-5200F/R 0307-001 標準付属品 ST ANDARD ACCESSORIES Fig. S-1 ノズル、治具、スペアパーツ Nozzle, Jig and Spare Parts 2 63 1 54 55 56 57 58 59 60 61 5 1 1 12 13 67 8
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
199
MODEL TIM-5200F/R
0307-001
QQ-1
1 630 040 4715 ASSY,FRAME(MASTER JIG) 1
200
MODEL TIM-5200F/R
0307-001
標準付属品 STANDARD ACCESSORIES

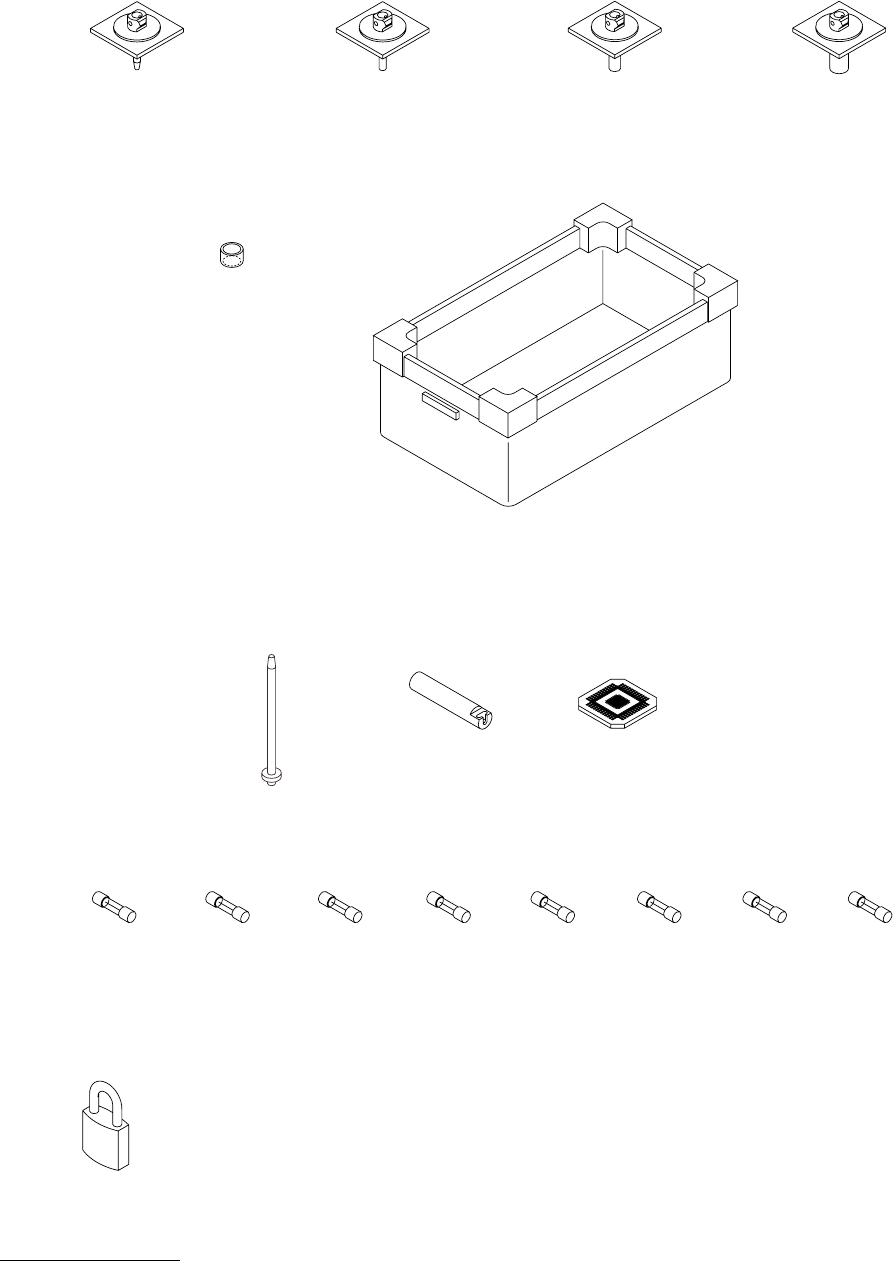

Fig. S-1 ノズル、治具、スペアパーツ Nozzle, Jig and Spare Parts
2
63
1
54
55
56
57
58 59 60 61
5
11 12 13
67
8
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
201
MODEL TIM-5200F/R
0307-001
S-1
1 630 069 5816 AIR LINE EQPT 80 805S--010-201
2 630 082 1895 MECH PARTS (BOX) 2 805S--010-202
5 630 075 9334 ASSY,NOZZLE 2 805SA-010-001
6 630 075 9341 ASSY,NOZZLE 2 805SA-010-002
7 630 075 9358 ASSY,NOZZLE 2 805SA-010-003
8 630 075 9365 ASSY,NOZZLE 2 805SA-010-004
11 630 075 8481 PIN,LOCATE 20 805SA-010-101
12 630 076 6691 TOOL,HAND 1 805SA-010-202
13 630 073 0036 PLATE 1 805SA-010-301
54 423 022 8203 FUSE 250V 3.15A 2 805S--010-054
55 423 025 1904 FUSE 250V 1.6A 2 805S--010-055
56 423 022 8005 FUSE 250V 1A 2 805S--010-056
57 423 022 8104 FUSE 250V 2A 2 805S--010-057
58 423 025 5100 FUSE 250V 4A 2 805S--010-058
59 423 022 8302 FUSE 250V 5A 2 805S--010-059
60 423 025 2109 FUSE 250V 6.3A 2 805S--010-060
61 423 027 3500 FUSE 250V0.315A 1 805S--010-061
63 630 054 9676 MECH PARTS 1 805S--010-153
