24 MODEL TIM-5200F/R 0307-001 2 ビーム XY 部 2-BEAM XY SECTION Fig. C-4 基板認識カメラ P .E.C. Camera 374 372 371 308 366 367 369 378 377 376 307 391 304 309 366 367 368 302 353 355 375 305 306 354 354-01 . See Fig.C-2 Key No.107
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
23
MODEL TIM-5200F/R
0307-001
C-3
201 630 122 2004 HOLDER 2 805C--010-201
203 630 084 7901 HOLDER 4 805C--010-203
204 630 122 3124 HOLDER 4 805C--010-204
205 630 120 8725 GUIDE 1 805C--010-205
206 630 117 9612 GUIDE 1 805C--010-206
207 630 084 9004 SHEET 1 805C--010-207
208 630 084 9011 SHEET 3 805C--010-208
211 630 084 7970 SHEET 4 805C--010-211
213 630 117 9629 GUIDE 2 805C--010-213
214 630 122 1120 HOLDER 4 805C--010-214
215 630 122 3117 BRACKET 2 805C--010-215
217 630 084 8144 PLATE 4 805C--010-217
218 630 084 7932 HOLDER 2 805C--010-218
219 630 117 9674 GUIDE 2 805C--010-219
220 630 084 7949 HOLDER 2 805C--010-220
226 630 085 0123 BRACKET 2 805C--010-226
227 630 085 0567 TUBE 1 805C--010-227
228 630 070 9919 PIPE FITTINGS 4 805C--010-228
229 630 071 1677 PIPE FITTINGS 6 805C--010-229
230 630 076 4499 MACHINE SCREW 4 805C--010-230
261 411 141 4305 WASHER V 6X12.5X1.6 8 FW6
262 411 141 3001 WASHER SPR 6 8 SW6
263 630 000 7879 BOLT,HEX-SCT 8 M6X12
266 411 141 4107 WASHER V 5X10X1 16 FW5
267 411 141 6705 WASHER SPR 5 16 SW5
268 630 000 7756 BOLT,HEX-SCT 8 M5X12
269 630 000 7763 BOLT,HEX-SCT 8 M5X16
273 411 088 1702 WASHER V 5X10X1 8 FW5 F
274 411 008 2109 WASHER SPR 5 8 SW5 F
275 411 142 5301 BOLT HEX 5X10 8 M5X10 HEX
276 411 140 4900 BOLT HEX 5X12 6 M5X12 HEX
277 411 140 5006 BOLT HEX 5X16 4 M5X16 HEX
278 411 118 8503 NUT HEX 5 6 M5 F
281 411 119 2104 WASHER V 4X9X0.8 8 FW4 F
282 411 008 1706 WASHER SPR 4 8 SW4 F
283 411 140 4702 BOLT HEX 4X10 8 M4X10 HEX
291 411 051 1708 SCR TRS 4X6 16 M4X6 TRS
292 411 113 9109 SCR TRS 5X10 44 M5X10 TRS
24
MODEL TIM-5200F/R
0307-001
2 ビーム XY 部 2-BEAM XY SECTION

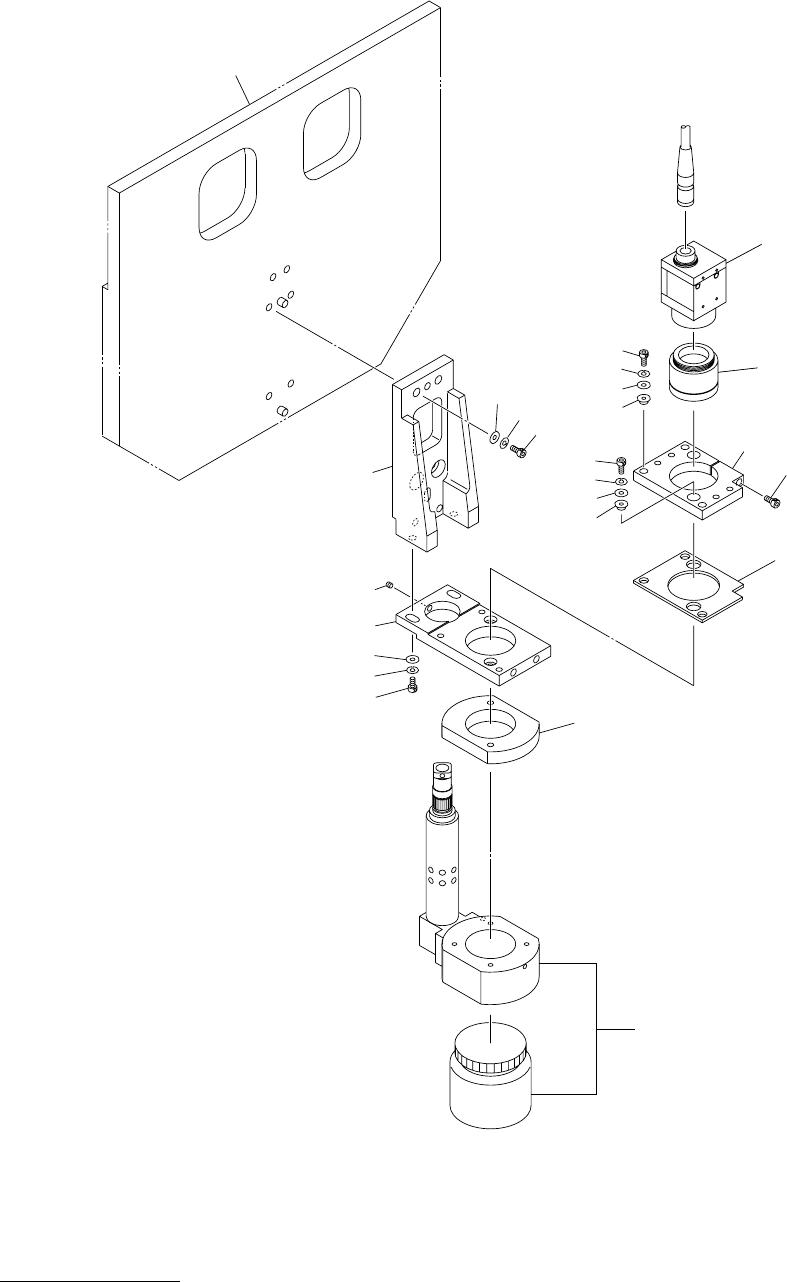

Fig. C-4 基板認識カメラ P.E.C. Camera
374
372
371
308
366
367
369
378
377
376
307
391
304
309
366
367
368
302
353
355
375
305
306
354
354-01
.
See Fig.C-2
Key No.107
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
25
MODEL TIM-5200F/R
0307-001
C-4
302 630 069 8930 BLOCK 2 805C--010-302
304 630 120 3263 BRACKET 2 805C--010-304
305 630 069 8954 PLATE 2 805C--010-305
306 630 069 8961 PLATE 2 805C--010-306
307 630 069 9333 ACCESSORY,P.C.B (BUSH) 4 805C--010-307
308 630 069 9340 ACCESSORY,P.C.B (BUSH) 6 805C--010-308
309 630 120 3461 PLATE 2 805C--010-309
353 630 118 2728 UNIT,CAMERA 2 -CAM-A3,CAM-B3,#XC-ES30CE-S2
805CB-010-158
354 630 097 8339 LIGHTING UNIT 2 M(A)-E22,M(B)-E22,#MLB-L31F
805CB-010-159
354 -01 630 005 5580 LAMP 1
355 630 095 4715 SCOPE UNIT 2 #16-32-L57FB-V3 805CB-010-160
366 411 141 4107 WASHER V 5X10X1 12 FW5
367 411 141 6705 WASHER SPR 5 12 SW5
368 630 000 7763 BOLT,HEX-SCT 4 M5X16
369 630 000 7770 BOLT,HEX-SCT 8 M5X20
371 411 141 4008 WASHER V 4X9X0.8 4 FW4
372 411 141 2905 WASHER SPR 4 4 SW4
374 630 000 7657 BOLT,HEX-SCT 6 M4X16
375 630 000 7688 BOLT,HEX-SCT 2 M4X30
376 411 141 3902 WASHER V 3X7X0.5 8 FW3
377 411 141 2806 WASHER SPR 3 8 SW3
378 630 000 7510 BOLT,HEX-SCT 4 M3X8
391 630 000 8920 SET SCREW 2 M4X6 SET
