26 MODEL TIM-5200F/R 0307-001 2 ビーム XY 部 2-BEAM XY SECTION Fig. C-5 ヘッドコントロールボックス Head Control Box See Fig.B-1 Key No.2 See Fig.B-1 Key No.3 473 472 471 421 412 419 483 482 481 475 472 471 422 See Fig.C-2 Key No.107 412 …

Key No. PART No. PART NAME Q’ty REMARKS

NOTE

MODEL TIM-5200F/R

0307-001

C-4

302 630 069 8930 BLOCK 2 805C--010-302

304 630 120 3263 BRACKET 2 805C--010-304

305 630 069 8954 PLATE 2 805C--010-305

306 630 069 8961 PLATE 2 805C--010-306

307 630 069 9333 ACCESSORY,P.C.B (BUSH) 4 805C--010-307

308 630 069 9340 ACCESSORY,P.C.B (BUSH) 6 805C--010-308

309 630 120 3461 PLATE 2 805C--010-309

353 630 118 2728 UNIT,CAMERA 2 -CAM-A3,CAM-B3,#XC-ES30CE-S2

805CB-010-158

354 630 097 8339 LIGHTING UNIT 2 M(A)-E22,M(B)-E22,#MLB-L31F

805CB-010-159

354 -01 630 005 5580 LAMP 1

355 630 095 4715 SCOPE UNIT 2 #16-32-L57FB-V3 805CB-010-160

366 411 141 4107 WASHER V 5X10X1 12 FW5

367 411 141 6705 WASHER SPR 5 12 SW5

368 630 000 7763 BOLT,HEX-SCT 4 M5X16

369 630 000 7770 BOLT,HEX-SCT 8 M5X20

371 411 141 4008 WASHER V 4X9X0.8 4 FW4

372 411 141 2905 WASHER SPR 4 4 SW4

374 630 000 7657 BOLT,HEX-SCT 6 M4X16

375 630 000 7688 BOLT,HEX-SCT 2 M4X30

376 411 141 3902 WASHER V 3X7X0.5 8 FW3

377 411 141 2806 WASHER SPR 3 8 SW3

378 630 000 7510 BOLT,HEX-SCT 4 M3X8

391 630 000 8920 SET SCREW 2 M4X6 SET

MODEL TIM-5200F/R

0307-001

2 ビーム XY 部 2-BEAM XY SECTION

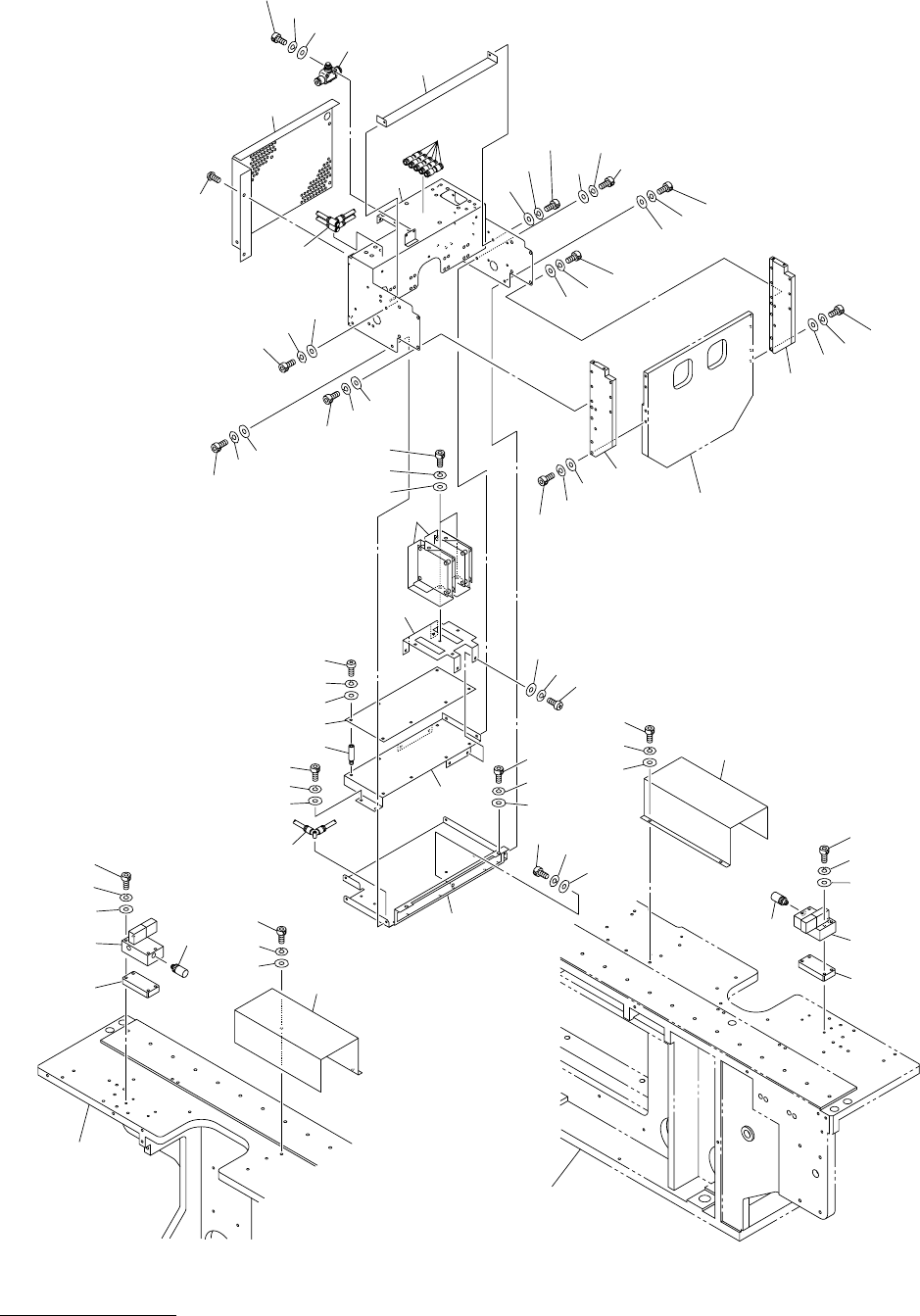

Fig. C-5 ヘッドコントロールボックス Head Control Box

See Fig.B-1

Key No.2

See Fig.B-1

Key No.3

473

472

471

421

412

419

483

482

481

475

472

471

422

See Fig.C-2

Key No.107

412

471

419

472

473

471

422

472

475

409

407

478

472

471

411

477

406

418

420

471

472

475

465

466

468

465

466

469

475

472

471

451

475

472

471

417

403

466

465

401

465

466

469

475

472

471

469

466

465

468

466

465

471

472

474

402

421

462

463

464

432

465

466

467

433

484

485

486

431

452

Key No. PART No. PART NAME Q’ty REMARKS

NOTE

MODEL TIM-5200F/R

0307-001

C-5

401 630 073 8957 PLATE 2 805C--010-401

402 630 073 8964 PLATE 2 805C--010-402

403 630 120 3188 PLATE 2 805C--010-403

406 630 122 2073 COVER 2 805C--010-406

407 630 122 2080 COVER 2 805C--010-407

409 630 085 0116 BRACKET 2 805C--010-409

411 630 005 2732 AIR LINE EQPT 2 805C--010-411

412 630 069 9876 SOLENOID VALVE 2 -YSV22(YA),(YB) 805C--010-412

417 630 009 2400 PIPE FITTINGS 4 805C--010-417

418 630 070 9919 PIPE FITTINGS 10 805C--010-418

419 630 051 9556 AIR LINE EQPT 2 805C--010-419

420 630 069 9456 PIPE FITTINGS 2 805C--010-420

421 630 071 0861 PLATE 2 805B--010-015

422 630 086 1433 COVER 2 805B--010-016

431 630 069 9616 ACCESSORY,P.C.B 14 805CB-010-361

432 630 120 2549 BRACKET 2 805CB-010-172

433 630 120 2556 BRACKET 2 805CB-010-173

451 630 053 1664 UNIT,DRIVER 4 -APMD01(ZA1),-APMD02(ZA2),

-APMD01(ZB1),-APMD01(ZB2),

#D2332B 805CB-010-251

452 630 120 0200 P.C.B,MOUNT 2 UB09*001*0000 805CB-01U-051

462 411 141 4305 WASHER V 6X12.5X1.6 4 FW6

463 411 141 3001 WASHER SPR 6 4 SW6

464 630 000 7862 BOLT,HEX-SCT 4 M6X10

465 411 141 4107 WASHER V 5X10X1 34 FW5

466 411 141 6705 WASHER SPR 5 34 SW5

467 630 000 7763 BOLT,HEX-SCT 2 M5X16

468 630 000 7756 BOLT,HEX-SCT 8 M5X12

469 630 000 7749 BOLT,HEX-SCT 24 M5X10

471 411 141 4008 WASHER V 4X9X0.8 32 FW4

472 411 141 2905 WASHER SPR 4 32 SW4

473 630 000 7718 BOLT,HEX-SCT 8 M4X45

474 630 000 7633 BOLT,HEX-SCT 4 M4X12

475 630 000 7626 BOLT,HEX-SCT 20 M4X10

477 411 113 7501 SCR TRS 4X10 14 M4X10 TRS

478 630 000 7664 BOLT,HEX-SCT 4 M4X20

481 411 119 1909 WASHER V 3X7X0.5 14 FW3 F

482 411 086 4408 WASHER SPR 3 14 SW3 F

483 411 041 8908 SCR PAN 3X6 14 M3X6 PAN

484 411 119 2104 WASHER V 4X9X0.8 8 FW4 F

485 411 008 1706 WASHER SPR 4 8 SW4 F

486 411 043 5004 SCR PAN 4X8 8 M4X8 PAN
