38 MODEL TIM-5200F/R 0307-001 カバー部 COVER SECTION Fig. G-2 カバー（右） Cover (R) 154 155 156 101 154 115 155 158 113 168 164 162 183 182 181 144 144 181 182 183 158 155 154 145 146 142 104 177 176 147 178 186 187 188 113 190 1…

100%1 / 212
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
37
MODEL TIM-5200F/R
0307-001
G-1
2 630 122 2974 COVER 1 805G--010-002
5 630 122 3001 COVER 1 805G--010-005
7 630 122 3025 COVER 1 805G--010-007
8 630 085 6248 BRACKET 1 805G--010-020
10 630 119 7661 BRACKET 3 805G--010-010
11 630 121 0940 BRACKET 2 805G--010-011
20 630 121 0575 BRACKET 2 805G--010-110
21 630 087 1432 LEVER 2 805G--010-111
22 630 085 8136 PIN,GUIDE 2 805G--010-112
23 630 085 8099 COLLAR 2 805G--010-113
24 630 087 2552 LEVER 2 805G--010-114
26 630 085 8105 COLLAR 2 805G--010-116
30 630 121 0629 BRACKET 2 805G--010-120
31 630 070 2316 SWITCH,LIMIT 2 SQ083,SQ084,D4DS-2AFS
805G--010-121
32 630 085 9324 BOLT 4 805G--010-122
33 630 070 2323 SWITCH,LIMIT 2 D4DS-K3 805G--010-123
36 630 078 5418 MECH PARTS(RUBBER CUSION) 4 805G--010-126
41 630 003 6916 MECH PARTS(RUBBER DAMPER) 2 805G--010-321
42 630 000 5271 LIGHTING UNIT 2 805G--010-322
42 -01 630 005 4286 LAMP 1
43 630 001 8080 SPRING,TENSION 2 2084 805G--010-323
44 630 077 1688 RING 4 805G--010-324
69 411 141 0307 NUT HEX 4 2 M4
75 630 001 0220 WASHER 3 BW5
76 411 141 4107 WASHER V 5X10X1 10 FW5
77 411 141 6705 WASHER SPR 5 10 SW5
79 630 000 7749 BOLT,HEX-SCT 10 M5X10
85 630 001 0213 WASHER 8 BW4
86 411 141 4008 WASHER V 4X9X0.8 8 FW4
87 411 141 2905 WASHER SPR 4 16 SW4
88 630 000 7633 BOLT,HEX-SCT 10 M4X12
89 630 000 7626 BOLT,HEX-SCT 6 M4X10
91 411 119 2104 WASHER V 4X9X0.8 4 FW4 F
92 411 008 1706 WASHER SPR 4 4 SW4 F
93 411 162 1505 SCR PAN 4X20 4 M4X20 PAN
96 411 113 9109 SCR TRS 5X10 24 M5X16 TRS
97 411 008 2109 WASHER SPR 5 3 SW5 F
98 411 140 4900 BOLT HEX 5X12 3 M5X12 HEX
38
MODEL TIM-5200F/R
0307-001
カバー部 COVER SECTION

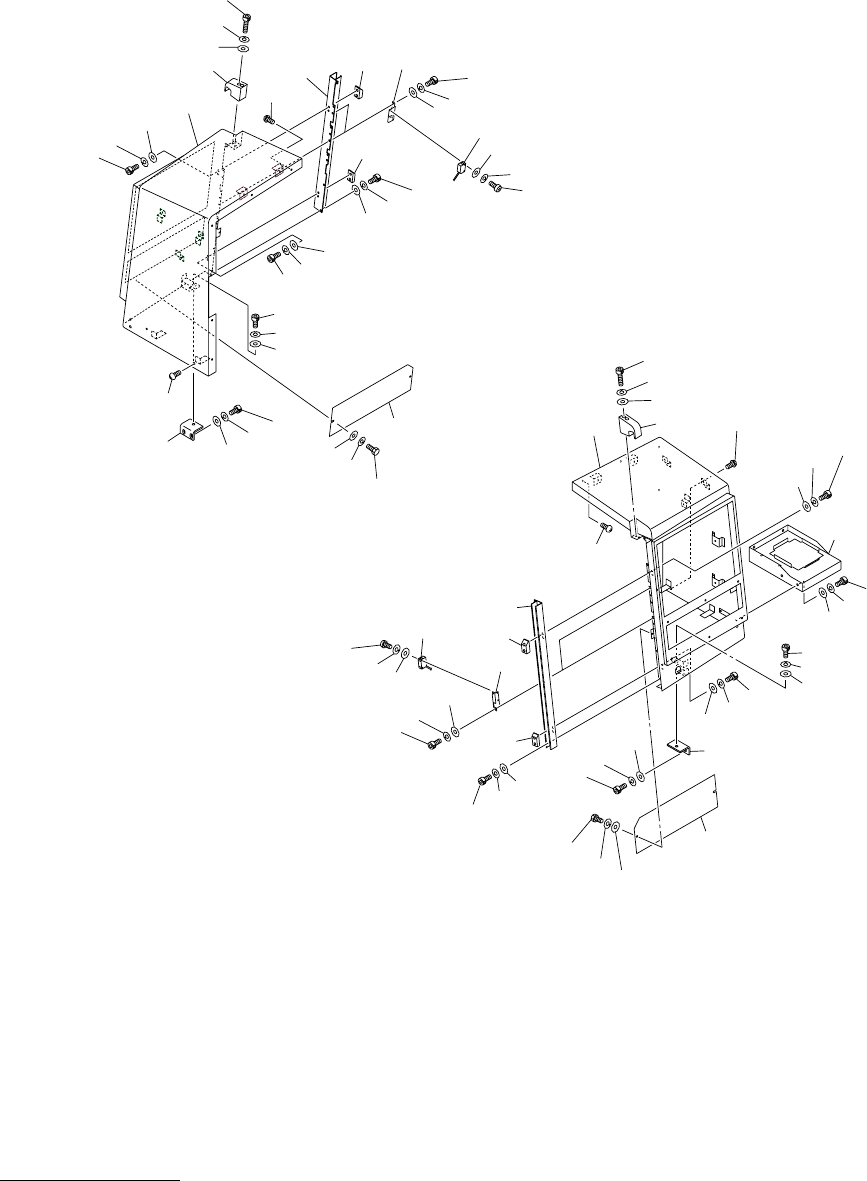

Fig. G-2 カバー（右） Cover (R)
154
155
156
101
154
115
155
158
113
168
164
162
183
182
181
144
144
181
182
183
158
155
154
145
146
142
104
177
176
147
178
186
187
188
113
190
190
154
155
157
146
155
154
106
157
154
155
157
173
172
171
145
142
154
155
156
104
176
177
178
147
155
154
158
157
155
154
173
171
172
158
154
155
190
114
190
158
155
154
114
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
39
MODEL TIM-5200F/R
0307-001
G-2
101 630 122 2967 COVER 1 805G--010-001
104 630 120 9531 BLOCK 2 805G--010-104
106 630 122 3018 COVER 1 805G--010-006
113 630 121 2913 PLATE 2 805G--010-013
114 630 086 0016 BRACKET 2 805G--010-014
115 630 073 3297 BRACKET 1 805G--010-021
142 630 121 0018 GUIDE 2 805G--010-142
144 630 076 5304 SENSOR,PELEC 4 BPH081,BPH082T,BPH083,BPH084T,
CX-23 805G--010-144
145 630 121 2340 BLOCK,LOCATE 2 805G--010-145
146 630 121 2357 BLOCK,LOCATE 2 805G--010-146
147 630 121 0513 PLATE 4 805G--010-147
154 411 141 4107 WASHER V 5X10X1 20 FW5
155 411 141 6705 WASHER SPR 5 20 SW5
156 630 000 7817 BOLT,HEX-SCT 4 M5X40
157 630 000 7756 BOLT,HEX-SCT 8 M5X12
158 630 000 7749 BOLT,HEX-SCT 8 M5X10
171 411 141 4008 WASHER V 4X9X0.8 12 FW4
172 411 141 2905 WASHER SPR 4 12 SW4
173 630 000 7619 BOLT,HEX-SCT 12 M4X8
176 411 141 3902 WASHER V 3X7X0.5 8 FW3
177 411 141 2806 WASHER SPR 3 8 SW3
178 630 000 7503 BOLT,HEX-SCT 8 M3X6
181 411 119 1909 WASHER V 3X7X0.5 8 FW3 F
182 411 086 4408 WASHER SPR 3 8 SW3 F
183 411 042 0703 SCR PAN 3X8 8 M3X8 PAN
186 411 119 2104 WASHER V 4X9X0.8 4 FW4 F
187 411 008 1706 WASHER SPR 4 4 SW4 F
188 411 140 4702 BOLT HEX 4X10 4 M4X10 HEX
190 411 113 9109 SCR TRS 5X10 6 M5X10 TRS
