44 MODEL TIM-5200F/R 0307-001 カバー部 COVER SECTION Fig. G-5 カバー Cover 411 430 430 430 402 409 431 430 430 430 410 430 406 405 430 412 430 430 430 403 412 431 408 430 431 401 407 404 408 412 412 419 431 431 431
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
43
MODEL TIM-5200F/R
0307-001
G-4
301 630 122 3735 COVER 2 805G--010-101
302 630 085 9973 PIN,GUIDE 8 805G--010-102
303 630 085 5043 SPRING 4 805G--010-103
315 630 085 5050 HINGE 4 805G--010-115
322 630 073 5727 SWITCH,LIMIT 2 D4DS-K2 805G--010-124
323 630 085 9324 BOLT 4 805G--010-305
330 630 120 8305 COVER 2 805G--010-130
331 630 087 0091 KEY 2 805G--010-131
332 630 075 9815 LEVER 2 805G--010-132
333 630 086 2225 HANDLE 2 805G--010-133
334 630 121 0094 ROD 4 805G--010-134
335 630 085 9744 SHEET 4 805G--010-135
336 630 085 9997 PIN,GUIDE 4 805G--010-136
337 630 085 9980 ROLLER 4 805G--010-137
338 630 121 0001 PANEL 2 805G--010-138
339 630 120 9982 SUPPORT 4 805G--010-139
340 630 120 9999 SUPPORT 4 805G--010-140
341 630 075 9952 HINGE 4 805G--010-141
349 630 087 0084 KEY 2 805G--010-149
367 411 141 4305 WASHER V 6X12.5X1.6 4 FW6
368 411 141 3001 WASHER SPR 6 4 SW6
369 630 000 7862 BOLT,HEX-SCT 4 M6X10
374 411 141 4107 WASHER V 5X10X1 36 FW5
375 630 001 0220 WASHER 8 BW5
376 411 141 6705 WASHER SPR 5 44 SW5
377 630 000 7787 BOLT,HEX-SCT 8 M5X25
378 630 000 7756 BOLT,HEX-SCT 32 M5X12
379 411 141 0505 NUT HEX 5 4 M5
380 411 140 7307 SCR FLT 5X12 8 M5X12 FLT
387 411 141 4008 WASHER V 4X9X0.8 16 FW4
388 411 141 2905 WASHER SPR 4 16 SW4
389 630 000 7619 BOLT,HEX-SCT 16 M4X8
396 411 141 3902 WASHER V 3X7X0.5 28 FW3
397 411 141 2806 WASHER SPR 3 28 SW3
398 630 000 7503 BOLT,HEX-SCT 28 M3X6
399 411 002 2600 SCR FLT 3X6 8 M3X6 FLT
44
MODEL TIM-5200F/R
0307-001

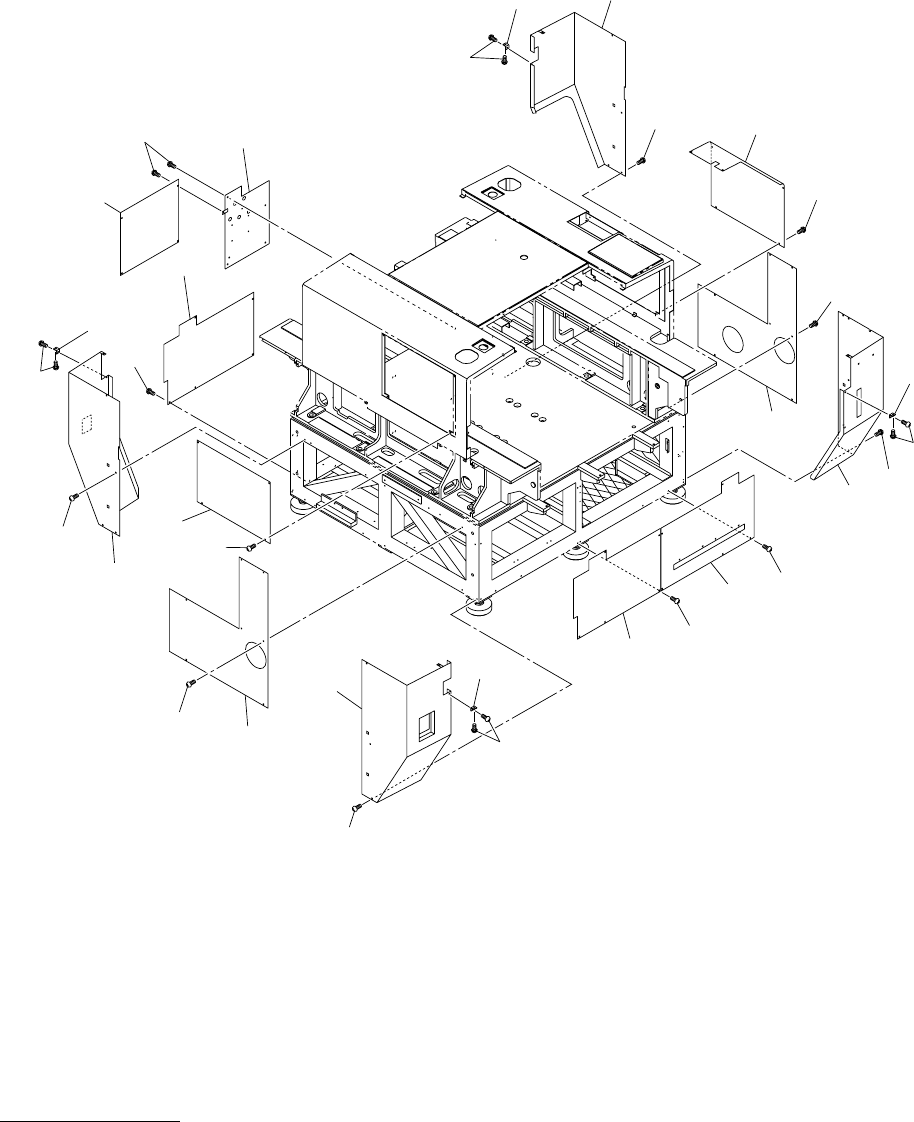

カバー部 COVER SECTION
Fig. G-5 カバー Cover
411
430
430
430
402
409
431
430
430
430
410
430
406
405
430
412
430
430
430
403
412
431
408
430
431
401
407
404
408
412
412
419
431
431
431
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
45
MODEL TIM-5200F/R
0307-001
G-5
401 630 122 3032 COVER 1 805G--010-201
402 630 122 3049 COVER 1 805G--010-202
403 630 122 3056 COVER 1 805G--010-203
404 630 122 3063 COVER 1 805G--010-204
405 630 122 3070 COVER 1 805G--010-205
406 630 121 9356 COVER 1 805G--010-206
407 630 120 8053 COVER 1 805G--010-207
408 630 120 8466 COVER 1 805G--010-008
409 630 122 4404 COVER 1 805G--010-009
410 630 120 8039 COVER 1 805G--010-210
411 630 120 8060 COVER 1 805G--010-211
412 630 121 0964 PLATE 4 805G--010-212
418 630 120 8046 COVER 1 805G--010-208
419 630 121 9363 COVER 1 805G--010-209
430 411 113 9109 SCR TRS 5X10 77 M5X10 TRS
431 411 051 2804 SCR TRS 4X8 8 M4X8 TRS
