Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE 45 MODEL TIM-5200F/R 0307-001 G-5 401 630 122 3032 COVER 1 805G--010-201 402 630 122 3049 COVER 1 805G--010-202 403 630 122 3056 COVER 1 805G--010-203 404 630 122 3063 CO…
44
MODEL TIM-5200F/R
0307-001
カバー部 COVER SECTION
Fig. G-5 カバー Cover
411
430
430
430
402
409
431
430
430
430
410
430
406
405
430
412
430
430
430
403
412
431
408
430
431
401
407
404
408
412
412
419
431
431
431
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
45
MODEL TIM-5200F/R
0307-001
G-5
401 630 122 3032 COVER 1 805G--010-201
402 630 122 3049 COVER 1 805G--010-202
403 630 122 3056 COVER 1 805G--010-203
404 630 122 3063 COVER 1 805G--010-204
405 630 122 3070 COVER 1 805G--010-205
406 630 121 9356 COVER 1 805G--010-206
407 630 120 8053 COVER 1 805G--010-207
408 630 120 8466 COVER 1 805G--010-008
409 630 122 4404 COVER 1 805G--010-009
410 630 120 8039 COVER 1 805G--010-210
411 630 120 8060 COVER 1 805G--010-211
412 630 121 0964 PLATE 4 805G--010-212
418 630 120 8046 COVER 1 805G--010-208
419 630 121 9363 COVER 1 805G--010-209
430 411 113 9109 SCR TRS 5X10 77 M5X10 TRS
431 411 051 2804 SCR TRS 4X8 8 M4X8 TRS
46
MODEL TIM-5200F/R
0307-001
カバー部 COVER SECTION

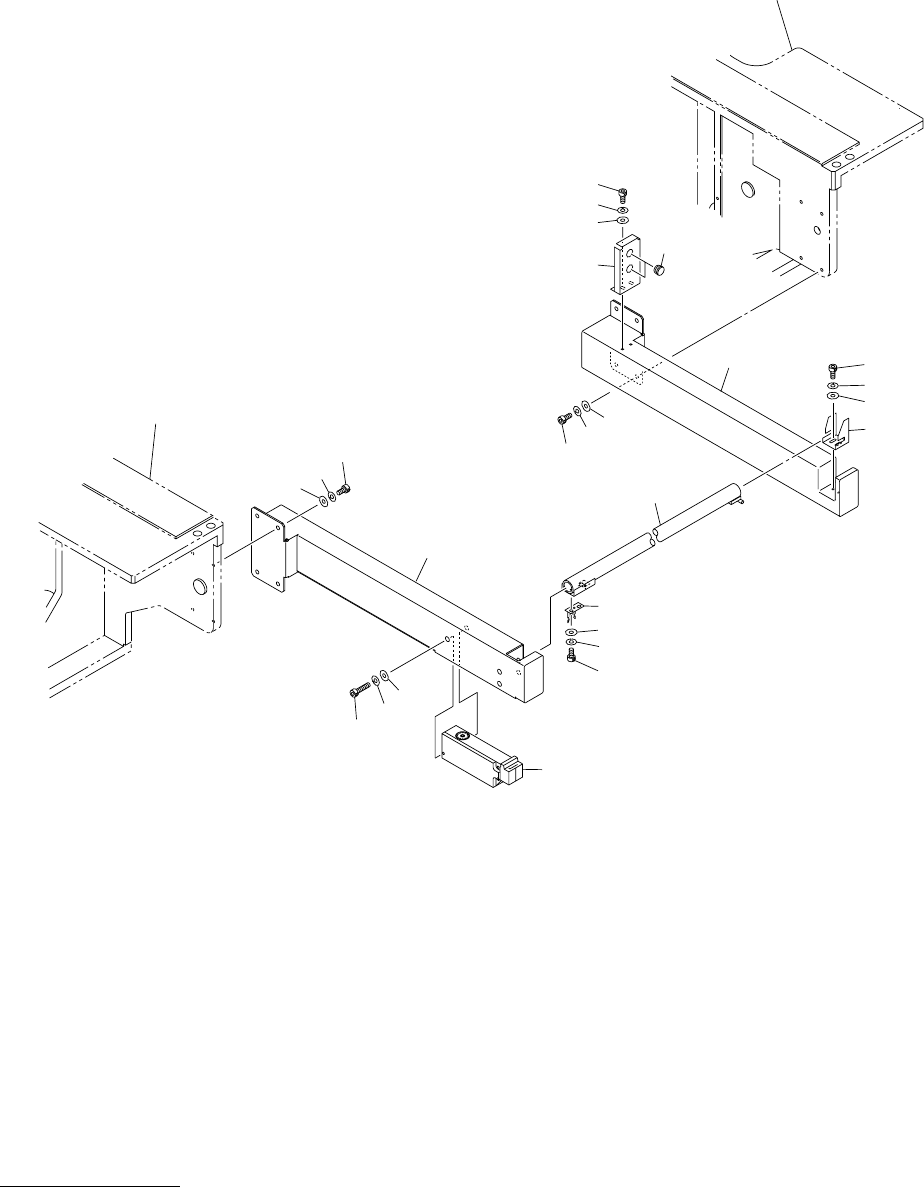

Fig. G-6 安全バー Safety Bar
578
579
577
510
504
501
503
567
568
569
587
586
511
589
511
586
502
587
588
569
568
567
See Fig.B-1
Key No.3
See Fig.B-1
Key No.2
587
589
586
506
