Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V2
Option Input Conveyor Extension 05/2017
3 Einbau
3.2 Vorhandene Riemenführungen ausbauen
23
3.2 Vorhandene Riemenführungen ausbauen
In diesem Abschnitt werden die im Standard-Transport verbauten Riemenführungen ausgebaut.

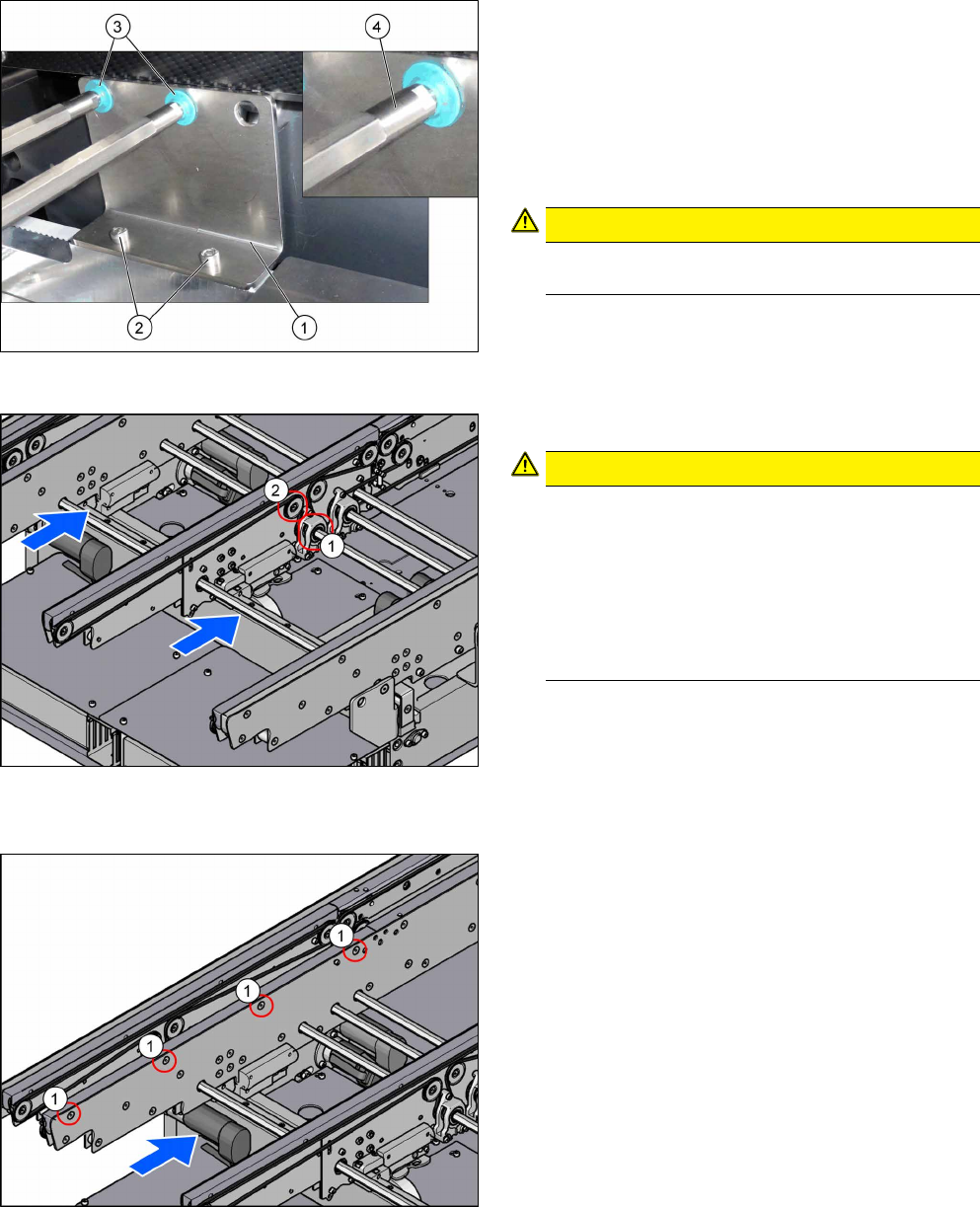

Abb.8: Sechskantwelle
Um den Transportriemen ausfädeln zu können muss
die Sechskantwelle des entsprechenden Antriebs ge-
löst werden (siehe nächste Schritte).
Gehen Sie dazu wie folgt vor:
► Entfernen Sie die Befestigungsschrauben(2) der
Halterung(1).
Siehe auch: 4.1.1 "Sechskantwelle tauschen
[03094006-xx]" [}29].
 VORSICHT!
Achten Sie darauf die grünen Kunststoff-
lager(3) nicht zu verlieren.
.
Demontieren Sie bei Bedarf die Enden(4) der Sechs-
kantwellen mit zwei Gabelschlüsseln. So erhalten Sie
mehr Spielraum um die Sechskantwellen zu verschie-
ben.
Abb.9: Spannrolle und Antrieb
► Lockern Sie die Spannrolle(2).
 VORSICHT!
Nur Lockern!
Achten Sie darauf die Spannrolle nicht ganz ab-
zuschrauben. Ansonsten kann der das Gegen-
stück im Inneren der Transportwange herunter-
fallen.
Ein nachträgliches Einsetzen und Anschrauben
des Gegenstücks ist auf Grund der Platzverhält-
nisse sehr aufwendig.
.
Eine Übersicht der Spannrollen finden Sie im Ab-
schnitt 4.1.6 "Riemenspannung einstellen" [}36].
► Entfernen Sie die Befestigungsschrauben des
Antriebs(1) der Sechskantwelle.
Siehe auch: 4.1.2 "Bandantrieb tauschen
[03092315-xx]" [}30]
Abb.10: Riemenführung
► Demontieren Sie die Riemenführung. Entfernen
Sie dazu die vier Senkkopfschrauben(1) oben
seitlich an der Transportwange.
Siehe auch: 4.1.4 "Klemmleiste und Riemenfüh-
rung tauschen" [}33]
► Fädeln Sie den Transportriemen aus.
Siehe auch: 4.1.5 "Zahnriemen (Transportband)
tauschen" [}35]
► Wiederholen Sie diese Schritte für alle Transportwangen.
3 Einbau
3.3 Verlängerungen vorbereiten
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V2
Option Input Conveyor Extension 05/2017
24
3.3 Verlängerungen vorbereiten
In diesem Abschnitt werden die Eingabeband-Verlängerungen für den Einbau vorbereitet:
●
Eingabeband-Verlängerung A/C komplett [03127428-xx]
●
Eingabeband-Verlängerung B/D komplett [03127427-xx]
HINWEIS
Beispielhafte Darstellung
Die Vorbereitung der Verlängerungen wird beispielhaft an der "Eingabeband-Verlängerung
A/C komplett" [03127428-xx] dargestellt.
Die Vorbereitung der "Eingabeband-Verlängerung B/D komplett" [03127427-xx] erfolgt
analog.

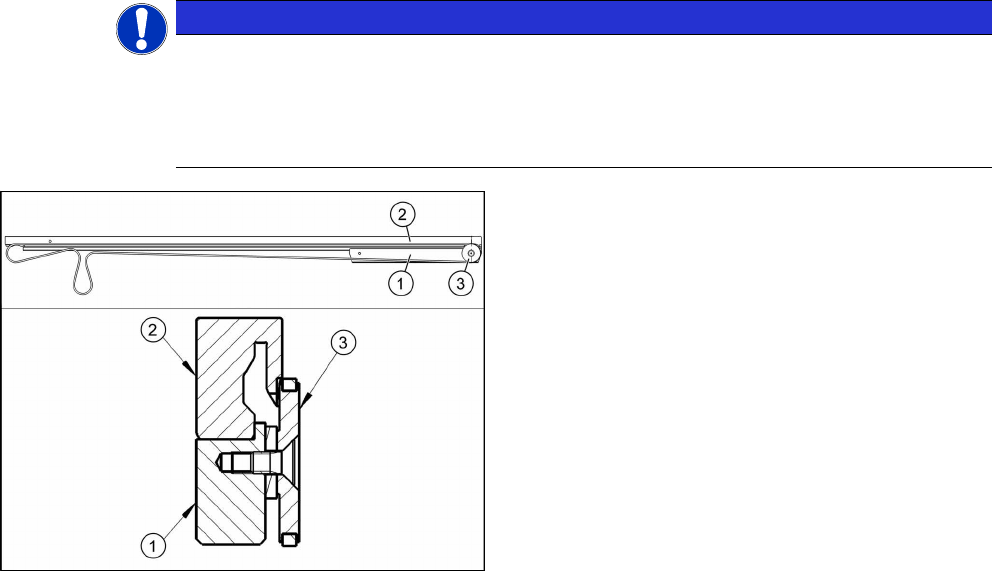

Abb.11: Montage der Versteifungsleiste (am Beispiel der Trans-
portwange A/C)
1. Versteifungsleiste (Umlenkrollen-Befestigung)
[03127457‑xx]
2. Riemenführungs-Verlängerung [03127426‑xx]
3. Umlenkrolle [03099834‑xx]
► Montieren Sie die Versteifungsleiste(1) mit drei
Schrauben ISO4762-M3x12‑A2‑70
[03042544‑xx] an die Riemenführungs-Verlänge-
rung(2).
► Demontieren Sie die Umlenkrolle(3) an der aus-
gebauten Riemenführung und montieren Sie die-
se auf die Riemenführungs-Verlängerung.
► Wiederholen Sie diese Schritte für alle Transportwangen.
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V2
Option Input Conveyor Extension 05/2017
3 Einbau
3.4 Riemenführungs-Verlängerungen einbauen
25
3.4 Riemenführungs-Verlängerungen einbauen
In diesem Abschnitt werden die Riemenführungs-Verlängerungen in die Maschine eingebaut:

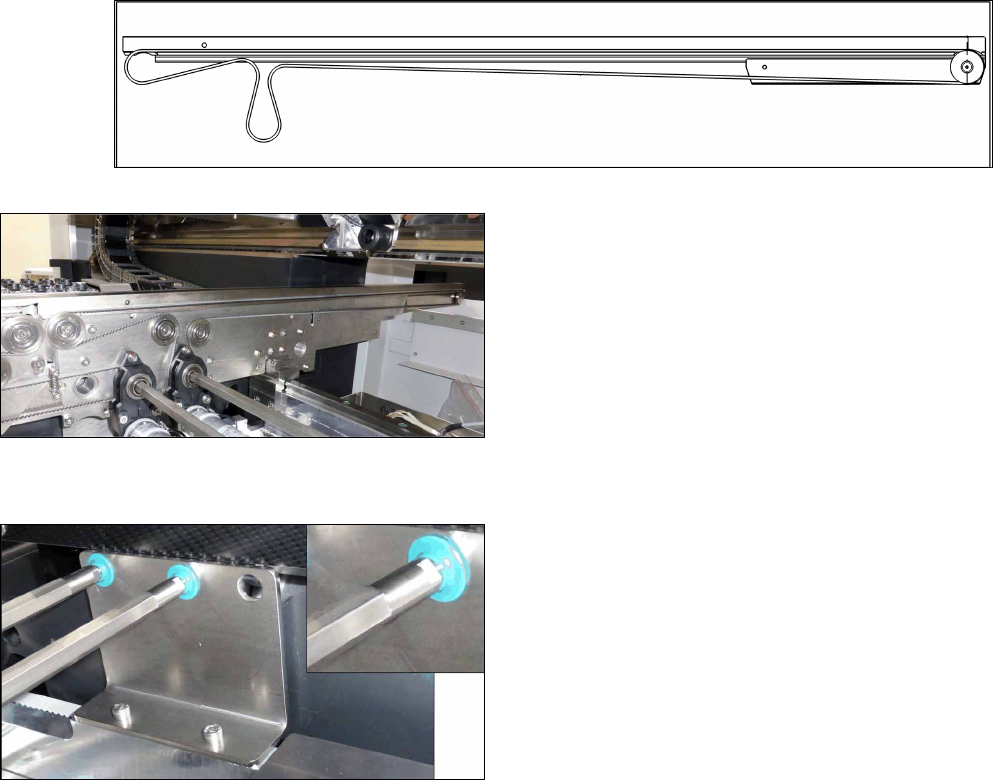

Abb.12: Riemenverlauf mit Riemenführungs-Verlängerung (am Beispiel der Transportwange A/C)
Abb.13: Zahnriemen und Antrieb
► Fädeln Sie den Zahnriemen (L=1653mm)
[03127522‑xx] ein.
Siehe auch: 4.1.5 "Zahnriemen (Transportband)
tauschen" [}35]
► Montieren Sie die Riemenführungs-Verlängerung
am Transport (Drehmoment6Nm).
Siehe auch: 4.1.4 "Klemmleiste und Riemenfüh-
rung tauschen" [}33]
► Befestigen Sie den Antrieb (Drehmo-
ment1,7Nm).
Siehe auch: 4.1.2 "Bandantrieb tauschen
[03092315-xx]" [}30]
► Befestigen Sie die Sechskantwelle.
Siehe auch: 4.1.1 "Sechskantwelle tauschen
[03094006-xx]" [}29].
► Wiederholen Sie diese Schritte für alle Transportwangen.
