Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V2 Option Input Conveyor Extension 05/2017 3 Einbau 3.4 Riemenführungs-Verlängerungen einbauen 25 3.4 Riemenführungs-Verlängerungen einbauen In diesem Abschnitt we…
3 Einbau
3.3 Verlängerungen vorbereiten
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V2
Option Input Conveyor Extension 05/2017
24
3.3 Verlängerungen vorbereiten
In diesem Abschnitt werden die Eingabeband-Verlängerungen für den Einbau vorbereitet:
●
Eingabeband-Verlängerung A/C komplett [03127428-xx]
●
Eingabeband-Verlängerung B/D komplett [03127427-xx]
HINWEIS
Beispielhafte Darstellung
Die Vorbereitung der Verlängerungen wird beispielhaft an der "Eingabeband-Verlängerung
A/C komplett" [03127428-xx] dargestellt.
Die Vorbereitung der "Eingabeband-Verlängerung B/D komplett" [03127427-xx] erfolgt
analog.
Abb.11: Montage der Versteifungsleiste (am Beispiel der Trans-
portwange A/C)
1. Versteifungsleiste (Umlenkrollen-Befestigung)
[03127457‑xx]
2. Riemenführungs-Verlängerung [03127426‑xx]
3. Umlenkrolle [03099834‑xx]
► Montieren Sie die Versteifungsleiste(1) mit drei
Schrauben ISO4762-M3x12‑A2‑70
[03042544‑xx] an die Riemenführungs-Verlänge-
rung(2).
► Demontieren Sie die Umlenkrolle(3) an der aus-
gebauten Riemenführung und montieren Sie die-
se auf die Riemenführungs-Verlängerung.
► Wiederholen Sie diese Schritte für alle Transportwangen.
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V2
Option Input Conveyor Extension 05/2017
3 Einbau
3.4 Riemenführungs-Verlängerungen einbauen
25
3.4 Riemenführungs-Verlängerungen einbauen
In diesem Abschnitt werden die Riemenführungs-Verlängerungen in die Maschine eingebaut:
Abb.12: Riemenverlauf mit Riemenführungs-Verlängerung (am Beispiel der Transportwange A/C)
Abb.13: Zahnriemen und Antrieb
► Fädeln Sie den Zahnriemen (L=1653mm)
[03127522‑xx] ein.
Siehe auch: 4.1.5 "Zahnriemen (Transportband)
tauschen" [}35]
► Montieren Sie die Riemenführungs-Verlängerung
am Transport (Drehmoment6Nm).
Siehe auch: 4.1.4 "Klemmleiste und Riemenfüh-
rung tauschen" [}33]
► Befestigen Sie den Antrieb (Drehmo-
ment1,7Nm).
Siehe auch: 4.1.2 "Bandantrieb tauschen
[03092315-xx]" [}30]
► Befestigen Sie die Sechskantwelle.
Siehe auch: 4.1.1 "Sechskantwelle tauschen
[03094006-xx]" [}29].
► Wiederholen Sie diese Schritte für alle Transportwangen.
3 Einbau
3.5 Eingreifschutz-Bandverlängerung montieren
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V2
Option Input Conveyor Extension 05/2017
26
3.5 Eingreifschutz-Bandverlängerung montieren

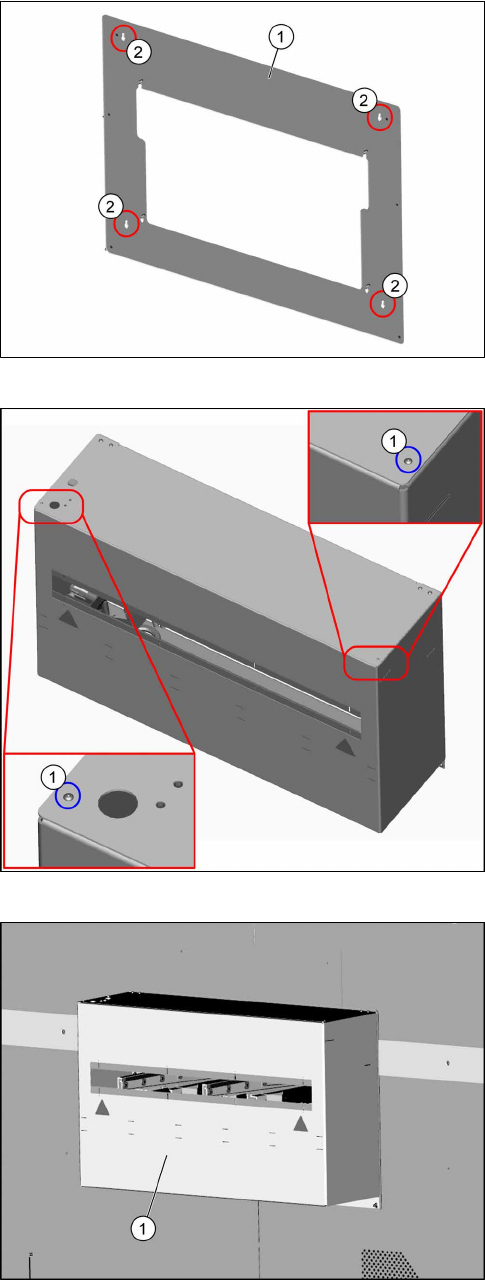

Abb.14: Adapterplatte
► Montieren Sie die Adapterplat-
te(1)[03121015‑xx] mit vier Schrau-
ben(2)[03042572‑xx] an der Eingabeseite der
Maschine.
Abb.15: Obere Abdeckung lösen
► Entfernen Sie die beiden Befestigungsschrau-
ben(1) der oberen Abdeckung.
ð Die obere Abdeckung kann nun aufgeklappt
werden. Dies erleichtert die Montage des Ein-
greifschutz-Bandverlängerung.
Abb.16: Eingreifschutz-Bandverlängerung montieren
► Heben Sie den Eingreifschutz-Bandverlänge-
rung(1) [03119279‑xx] an die Maschine. Verwen-
den Sie ggf. ein geeignetes Hilfsmittel (z.B.
einen Kran).
