4 Anhang 4.1 Auszüge aus der Serviceanleitung Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V2 Option Input Conveyor Extension 05/2017 30  HINWEIS! Für viele Arbeiten am Transport müssen die Sechskantwellen l…

Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V2

Option Input Conveyor Extension 05/2017

4 Anhang

4.1 Auszüge aus der Serviceanleitung

4 Anhang

4.1 Auszüge aus der Serviceanleitung

Die folgenden Kapitel sind Auszüge aus der Serviceanleitung Ihrer Maschine. Dort finden Sie ggf.

weitere Informationen.

●

Serviceanleitung SIPLACE SX1/SX2 V2 [DE:00196999‑xx] [EN:00197000‑xx]

4.1.1 Sechskantwelle tauschen [03094006-xx]

Teile, Hilfsmittel und Werkzeug

●

Sechskantwelle SX1a [03094006-xx]

●

Lager Sechskantwelle SXa (Kunststofflager) – 10er-Pack [03092024-xx]

Übersicht

1. Sechskantwellen

Ausbau

► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ

können Sie beim Doppeltransport auch die Klemmung der Transportwagen lösen.

► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern

Sie die Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt 1.2 "Was vor Be-

ginn der Arbeiten zu tun ist..." [}12].

► Lösen Sie die Befestigungsschrauben (4) der

Sechskantwellen-Halterung (2) und entnehmen

Sie die Kunststofflager (3) auf beiden Seiten des

Transports.

 VORSICHT!

Die Sechskantwellen (1) werden auf beiden Sei-

ten des Transports von Halterungen fixiert. Für

die Demontage einer Sechskantwelle muss nur

eine der beiden Halterungen demontiert werden.

Achten Sie dabei darauf die Kunststofflager nicht

zu verlieren. Wenn Sie eine Halterung demontie-

ren, dann müssen Sie immer alle Kunststofflager

an dieser und der gegenüberliegenden Halte-

rung entnehmen. Diese behindern sonst die Be-

weglichkeit der Sechskantwellen und können

leicht herausfallen.

4 Anhang

4.1 Auszüge aus der Serviceanleitung

Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V2

Option Input Conveyor Extension 05/2017

 HINWEIS!

Für viele Arbeiten am Transport müssen die

Sechskantwellen lediglich verschoben und nicht

ausgebaut werden. In diesem Fall ist es meist

nicht notwendig die Enden der Sechskantwellen

zu demontieren.

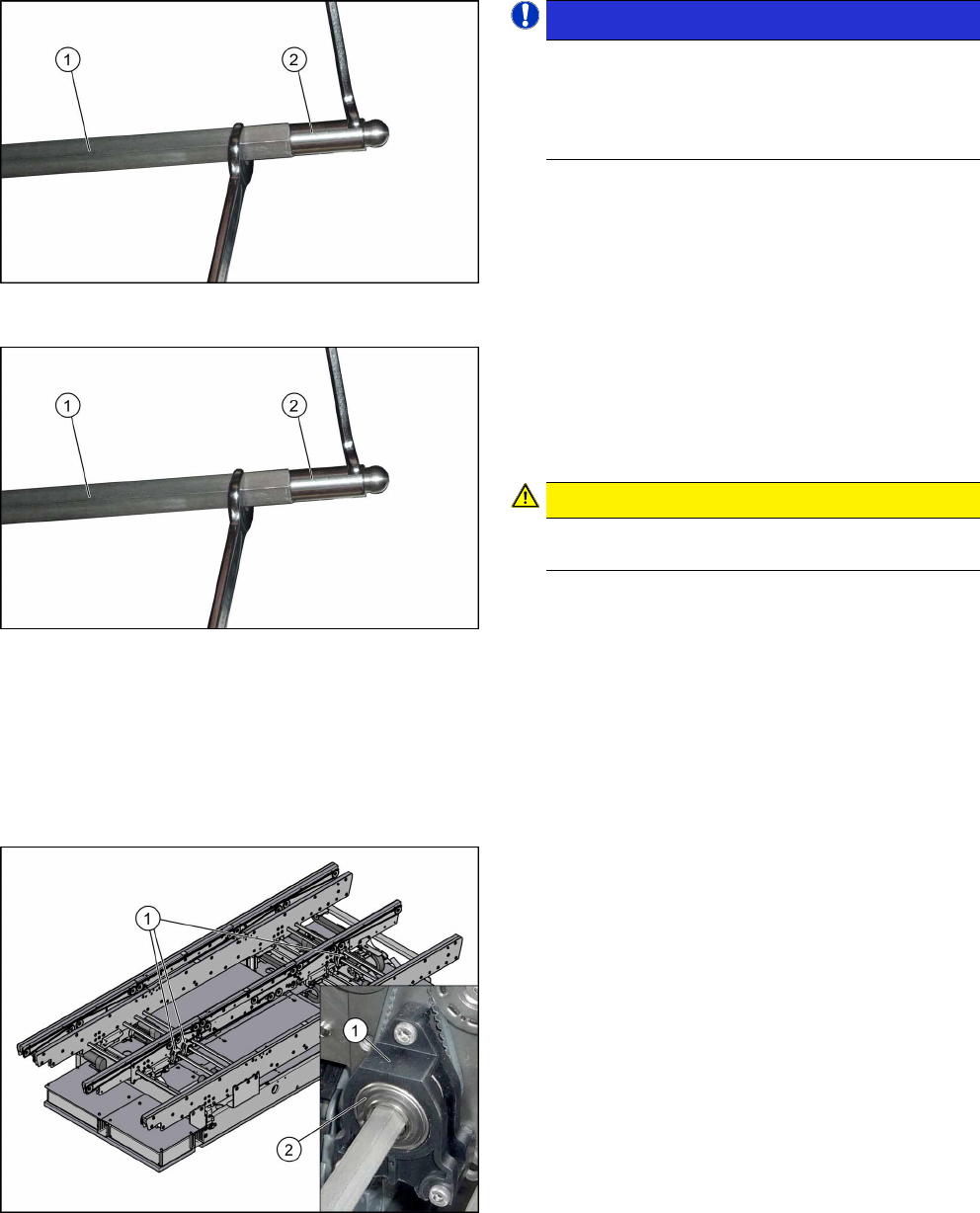

► Schrauben Sie die beiden Enden (2) der Sechs-

kantwelle (1) ab. Damit wird die Sechskantwelle

verkürzt und besser handhabbar.

► Fädeln Sie die Sechskantwelle aus.

Einbau

► Verfahren Sie für den Einbau in umgekehrter Rei-

henfolge.

► Wenn Sie die Kugelzapfen (2) der Sechskantwel-

len (1) gelöst haben, dann ziehen Sie diese mit

einem Drehmoment von 14 Nm fest.

 VORSICHT!

Die Sechskantwellen dürfen durch das Werk-

zeug nicht beschädigt werden.

4.1.2 Bandantrieb tauschen [03092315-xx]

Teile, Hilfsmittel und Werkzeug

●

Bandantrieb komplett SXa [03092315-xx]

●

Lager Sechskantwelle SXa (Kunststofflager) – 10er-Pack [03092024-xx]

Übersicht

1. Bandantrieb

2. Antriebswelle am Bandantrieb

Aus- und Einbau

► Der Tausch des Bandantriebs erfolgt analog zum Transportantrieb. Lesen Sie hierzu den Ab-

schnitt 4.1.3 "Transportantrieb tauschen [03092345‑xx]" [}31].

Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V2

Option Input Conveyor Extension 05/2017

4 Anhang

4.1 Auszüge aus der Serviceanleitung

4.1.3 Transportantrieb tauschen [03092345‑xx]

Teile, Hilfsmittel und Werkzeug

●

Antriebseinheit komplett SXa [03092345-xx]

●

Lager Sechskantwelle SXa (Kunststofflager) – 10er-Pack [03092024-xx]

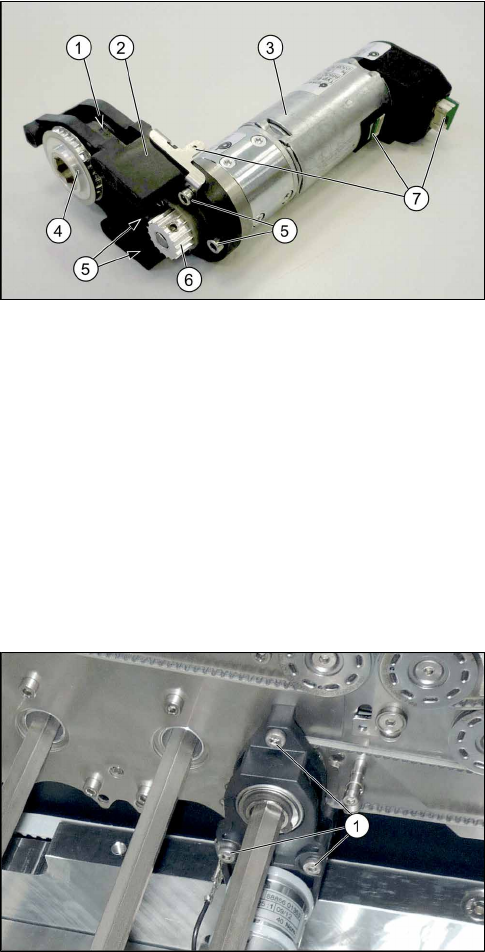

Übersicht

1. Zahnriemen am Transportantrieb

2. Antriebshalterung

3. Motor

4. Antriebswelle

5. Vier Befestigungsschrauben des Motors an der

Antriebshalterung

6. Motorwelle

7. Elektrische Anschlüsse (incl. Schirmanschluss)

Ausbau

► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ

können Sie beim Doppeltransport auch die Klemmung der Transportwagen lösen.

► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern

Sie die Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt 1.2 "Was vor Be-

ginn der Arbeiten zu tun ist..." [}12].

► Lockern Sie die Sechskantwelle des Bandantriebs bzw. des Transportantriebs (Motor), so

dass Sie diese frei verschieben können. Demontieren Sie dazu eine Sechskantwellen-Halte-

rung auf einer Seite und die zugehörigen Kunststofflager auf beiden Seiten (siehe auch 4.1.1

"Sechskantwelle tauschen [03094006-xx]" [}29]).

► Lockern Sie die Spannrolle (siehe auch 4.1.6.1 "Spannung am Zahnriemen Transportband

einstellen" [}36]).

► Lösen Sie die drei Befestigungsschrauben (1)

des Transportantriebs. Fädeln Sie den Transport-

antrieb dabei vorsichtig aus dem Transportrie-

men aus. Achten Sie dabei auf vorhandene Bei-

lagscheiben.

Notieren Sie ggf. die Anzahl und Position der Bei-

lagscheiben.

► Lösen Sie die beiden Befestigungsschrauben des

Abdeckblechs über den Steckern des Transport-

antriebs und nehmen Sie es ab.

► Lösen Sie alle elektrischen Verbindungen zum

Transportantrieb. Lösen Sie ggf. auch die zuge-

hörigen Kabelbinder.

► Nehmen Sie den Transportantrieb aus der Ma-

schine.
