► Lösen Sie die vier Befestigungsschrauben(2) der Klemmleiste/Riemenführung(1).
HINWEIS
Spezialschrauben
Es handelt sich hier um Spezialschrauben mit einer Länge von 14,7 mm.
► Ziehen Sie die Klemmleiste/Riemenführung vorsichtig nach oben aus der Transportwange
heraus.
► Demontieren Sie ggf. an der Riemenführung befestigte Sender/Empfänger.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
VORSICHT
Einbauhinweise
► Ziehen Sie die Befestigungsschrauben der Klemmleiste/Riemenführung mit einem
Drehmoment von 6Nm an. Andernfalls kann das Gewinde ausreißen oder die Trans-
portwange verbogen werden.
► Prüfen Sie die Einstellung der Sender/Empfänger und korrigieren Sie diese ggf. (siehe
Laserlichtschranke einstellen und korrigieren).
► Wenn Sie den Transportriemen gelockert haben dann stellen Sie die Spannung wie-
der ein (siehe 4.1.6.1 "Spannung am Zahnriemen Transportband einstellen" [}36]).
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V2
Option Input Conveyor Extension 05/2017
4 Anhang
4.1 Auszüge aus der Serviceanleitung
35
4.1.5 Zahnriemen (Transportband) tauschen
Teile, Hilfsmittel und Werkzeug
●
Zahnriemen
Wählen Sie den zutreffenden Zahnriemen:
Eingabebereich Bestückbereich Ausgabebereich
Zahnriemen Synchronriemen
L=1239mm
[03093312‑xx]
Synchronriemen
L=1500mm
[03093146‑xx]
Synchronriemen
L=1158mm
[03093314‑xx]
●
Lager Sechskantwelle SXa (Kunststofflager) – 10er-Pack [03092024-xx]

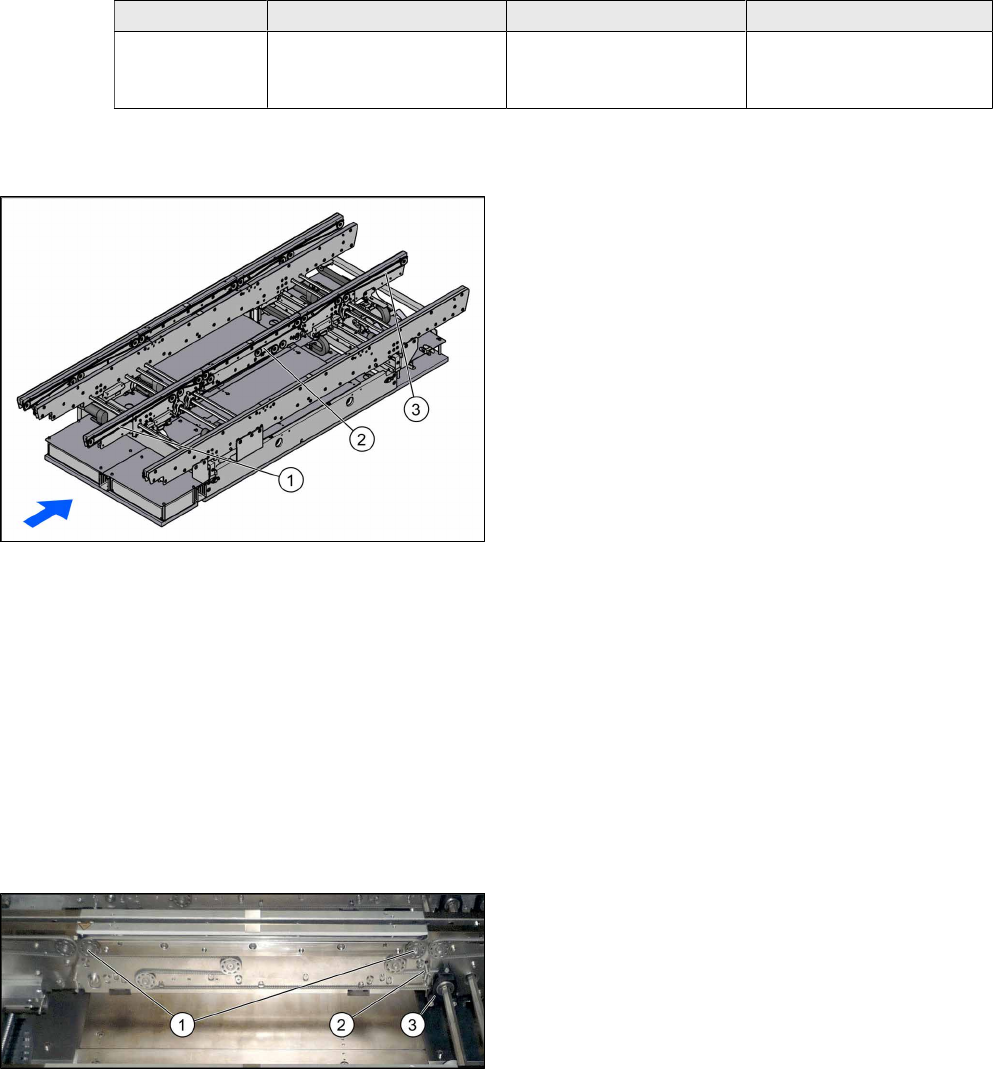

Übersicht
1. Zahnriemen Eingabebereich
2. Zahnriemen Bestückbereich
3. Zahnriemen Ausgabebereich
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwagen lösen.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt 1.2 "Was vor Be-
ginn der Arbeiten zu tun ist..." [}12].
► Lockern Sie die Sechskantwelle des Bandantriebs bzw. des Transportantriebs (Motor), so
dass Sie diese frei verschieben können. Demontieren Sie dazu eine Sechskantwellen-Halte-
rung auf einer Seite und die zugehörigen Kunststofflager auf beiden Seiten (siehe auch 4.1.1
"Sechskantwelle tauschen [03094006-xx]" [}29]).
► Lockern Sie die Spannrolle (siehe auch 4.1.6.1 "Spannung am Zahnriemen Transportband
einstellen" [}36]).
► Lockern Sie die oberen beiden Umlenkrollen(1).
► Lockern Sie die Befestigungsschrauben des Ban-
dantriebs(3) bzw. des Transportantriebs.
► Tauschen Sie einen Transportriemen im Bestück-
bereich, so muss zusätzlich noch die obere Hal-
teschraube(2) der Feder gelöst werden. Achten
Sie dabei darauf die Feder und die Hülse auf der
Schraube nicht zu verlieren. Achten Sie beim
Wiedereinbau auf die korrekte Orientierung der
Hülse.
► Fädeln Sie den Transportriemen vorsichtig aus.
4 Anhang
4.1 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V2
Option Input Conveyor Extension 05/2017
36
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
VORSICHT
Einbauhinweise
► Prüfen Sie den neuen Zahnriemen vor dem Einbau. Halten Sie diesen dazu hoch. Er
sollte locker durchhängen und sich dabei nicht verdrehen.
► Achten Sie darauf, den Zahnriemen nicht zu Knicken oder anderweitig zu beschädi-
gen.
► Achten Sie darauf, dass der Zahnriemen genau in der Führung auf der Motorwelle
bzw. im Bandantrieb liegt.
► Falls Sie die Feder gelöst haben, dann achten Sie beim Wiedereinbau auf die korrekte
Orientierung der Hülse (siehe auch Zugfeder am Klemmblech tauschen [03088949-
xx]).
► Stellen Sie beim Festziehen der Spannrolle die Spannung des Zahnriemens korrekt
ein (siehe 4.1.6.1 "Spannung am Zahnriemen Transportband einstellen" [}36]).
4.1.6 Riemenspannung einstellen
Vorberechnete Werte zur Einstellung der Riemenspannung finden Sie in den folgenden Kapiteln.
Darüber hinaus können Sie den Wert für jeden beliebigen Riemenabschnitt des Transportbands
mittels einer Formel berechnen. (Siehe 4.1.6.2 "Berechnung der Riemenspannung" [}38])
4.1.6.1 Spannung am Zahnriemen Transportband einstellen

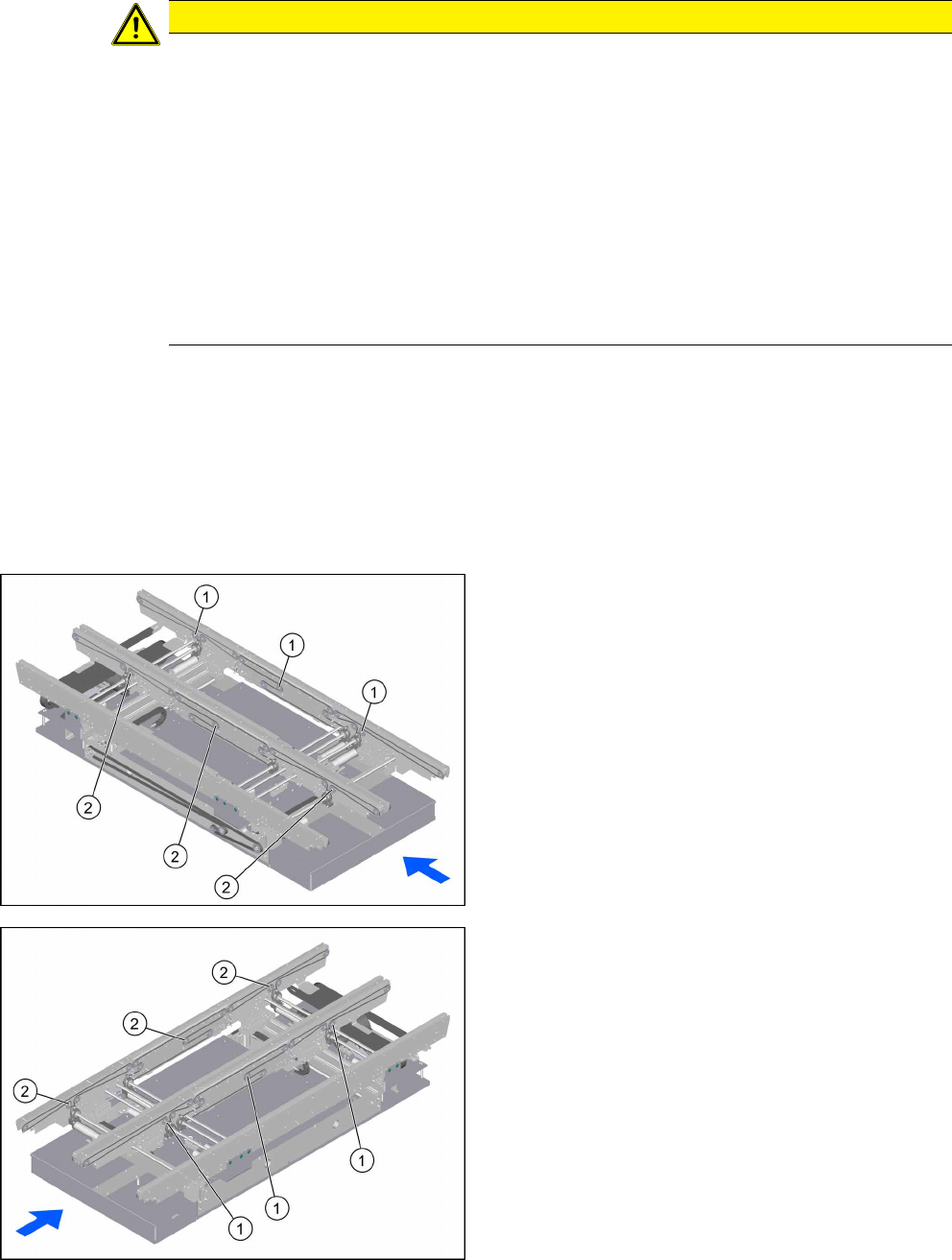

Überblick Spannrollen
1. Spannrollen an Transportwange A
2. Spannrollen an Transportwange C
1. Spannrollen an Transportwange B
2. Spannrollen an Transportwange D
