Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V2 Option Input Conveyor Extension 05/2017 4 Anhang 4.1 Auszüge aus der Serviceanleitung 37 Überblick Messstellen und -werte Transportspur 1 rechts – Transportwang…
4 Anhang
4.1 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V2
Option Input Conveyor Extension 05/2017
36
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
VORSICHT
Einbauhinweise
► Prüfen Sie den neuen Zahnriemen vor dem Einbau. Halten Sie diesen dazu hoch. Er
sollte locker durchhängen und sich dabei nicht verdrehen.
► Achten Sie darauf, den Zahnriemen nicht zu Knicken oder anderweitig zu beschädi-
gen.
► Achten Sie darauf, dass der Zahnriemen genau in der Führung auf der Motorwelle
bzw. im Bandantrieb liegt.
► Falls Sie die Feder gelöst haben, dann achten Sie beim Wiedereinbau auf die korrekte
Orientierung der Hülse (siehe auch Zugfeder am Klemmblech tauschen [03088949-
xx]).
► Stellen Sie beim Festziehen der Spannrolle die Spannung des Zahnriemens korrekt
ein (siehe 4.1.6.1 "Spannung am Zahnriemen Transportband einstellen" [}36]).
4.1.6 Riemenspannung einstellen
Vorberechnete Werte zur Einstellung der Riemenspannung finden Sie in den folgenden Kapiteln.
Darüber hinaus können Sie den Wert für jeden beliebigen Riemenabschnitt des Transportbands
mittels einer Formel berechnen. (Siehe 4.1.6.2 "Berechnung der Riemenspannung" [}38])
4.1.6.1 Spannung am Zahnriemen Transportband einstellen
Überblick Spannrollen
1. Spannrollen an Transportwange A
2. Spannrollen an Transportwange C
1. Spannrollen an Transportwange B
2. Spannrollen an Transportwange D
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V2
Option Input Conveyor Extension 05/2017
4 Anhang
4.1 Auszüge aus der Serviceanleitung
37

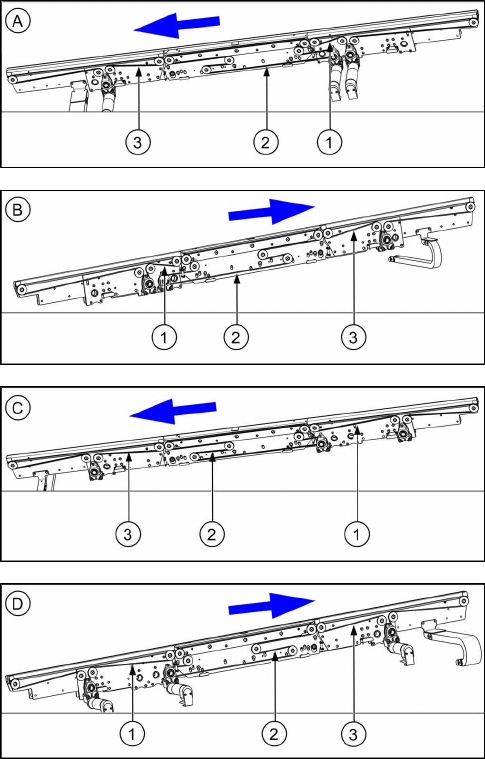

Überblick Messstellen und -werte
Transportspur 1 rechts – Transportwange A
1. Eingabebereich: 250 +/- 15 Hz
2. Bestückbereich: 50 +/- 5 Hz
3. Ausgabebereich: 125 +/- 13 Hz
Transportspur 1 links – Transportwange B
1. Eingabebereich: 250 +/- 15 Hz
2. Bestückbereich: 50 +/- 5 Hz
3. Ausgabebereich: 125 +/- 13 Hz
Transportspur 2 rechts – Transportwange C
1. Eingabebereich: 80 +/- 8 Hz
2. Bestückbereich: 175 +/- 18 Hz
3. Ausgabebereich: 100 +/- 10 Hz
Transportspur 2 links – Transportwange D
1. Eingabebereich: 80 +/- 8 Hz
2. Bestückbereich: 175 +/- 18 Hz
3. Ausgabebereich: 100 +/- 10 Hz
Einstellung
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwagen lösen.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt 1.2 "Was vor Be-
ginn der Arbeiten zu tun ist..." [}12].
► Prüfen Sie die Spannung am entsprechenden Messpunkt.
► Ist die Spannung nicht korrekt, dann lockern Sie die Befestigungsschraube der Spannrolle
und ändern Sie die Spannung.
► Wiederholen Sie die Messung 4x.
4 Anhang
4.1 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V2
Option Input Conveyor Extension 05/2017
38
4.1.6.2 Berechnung der Riemenspannung
HINWEIS
Nur für Transportband
Diese Berechnung gilt ausschließlich für Riemen des Transportbandes.

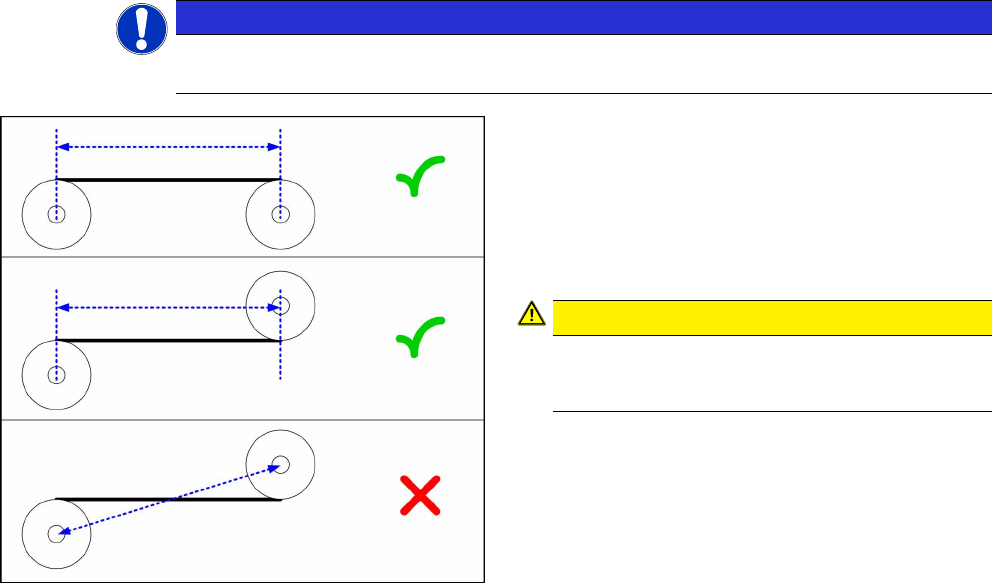

Abb.23: Abstand messen
► Bestimmen Sie die beiden Umlenkrollen, zwi-
schen denen Sie die Riemenspannung einstellen
wollen. Wenn möglich vermeiden Sie es, dazu
die beweglichen Umlenkrollen zu verwenden.
► Messen Sie den Abstand zwischen den beiden
Umlenkrollen parallel zum Transportriemen.
(Siehe Bild)
VORSICHT!
Beachten Sie, dass an den Umlenkrollen
nicht immer einfach von Mitte zu Mitte ge-
messen werden kann.
.
► Berechnen Sie die Riemenspannung nach fol-
gender Formel:
(20000 / Umlenkrollenabstand [mm]) [Hz]
Die erlaubte Toleranz beträgt immer plus/minus 10%
des ermittelten Wertes.
Beispiel
Abstand zwischen den Umlenkrollen: 235mm
Berechnung:
20000 / 235 = 85 (gerundet, genau 85,106…)
10 % von 85,106… = 9 (gerundet, genau 8,5106…)
Ergebnis:
Riemenspannung: 85 +/-9 Hz
