AV131 维修手册 10.3 蓄电池的 更换 D79MCC-A 1-080-A0 10.3- 7 5. 拆卸蓄电 池的连接器。 6. 切断绑扎 带 (2 处 ) ，拆卸蓄电池。 7. 使用绑扎 带 (2 处 ) ，在板上固定蓄 电池。 新的蓄电池，请 使用 N510021652A A 。 8. 连接蓄电 池的连接器。 绑带 扎 连 接器 5 8 6 7 绑带 扎 NCIO 板 电 蓄池 7
AV131
维修手册
10.3 蓄电池的更换
D79MCC-A1-080-A0
10.3-6
10.3.2 NCIO 板蓄电池的更换
蓄电池的使用寿命约为 10 年。(根据使用条件有所不同)
蓄电池电压降低后，在监视器画面上将会显示电压降低的警告信息。请按照下述顺序更换蓄电池。
= 注意事项 =
在 2 小时以内完成步骤 1 ~ 14 为止的作业。
错误使用蓄电池是造成发热、起火、破裂等事故的原因。
请绝对避免发生如下情况。
■ +、-端子的短路; 弄错+、-的方向
■ 加热到 100°C 以上; 扔进火中。
■ 施加压力使其变形; 拆开
2.

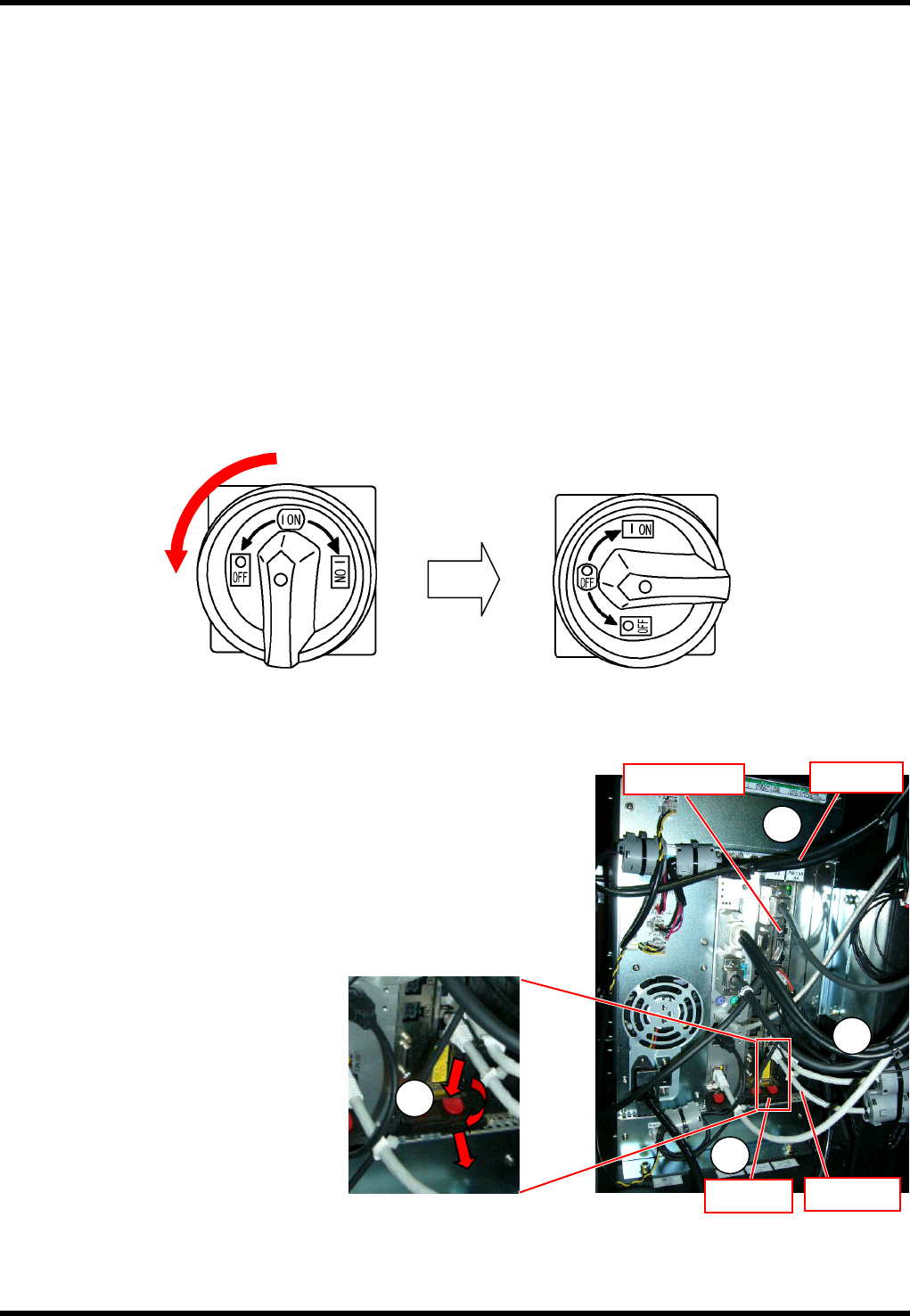

1. 将主开关置于 OFF 位置。
2. 打开主体前面下部的盖，然后拆卸电缆。
3. 拆卸固定 NCIO 板的螺丝 (2 处)。
4. 按下在板下部杆上设置的按钮 (PRESS)，
同时压下杆，将板拉出。
旋转
螺丝
NCIO 板
电缆
螺丝
2
3
3
4
AV131
维修手册
10.3 蓄电池的更换
D79MCC-A1-080-A0
10.3-7

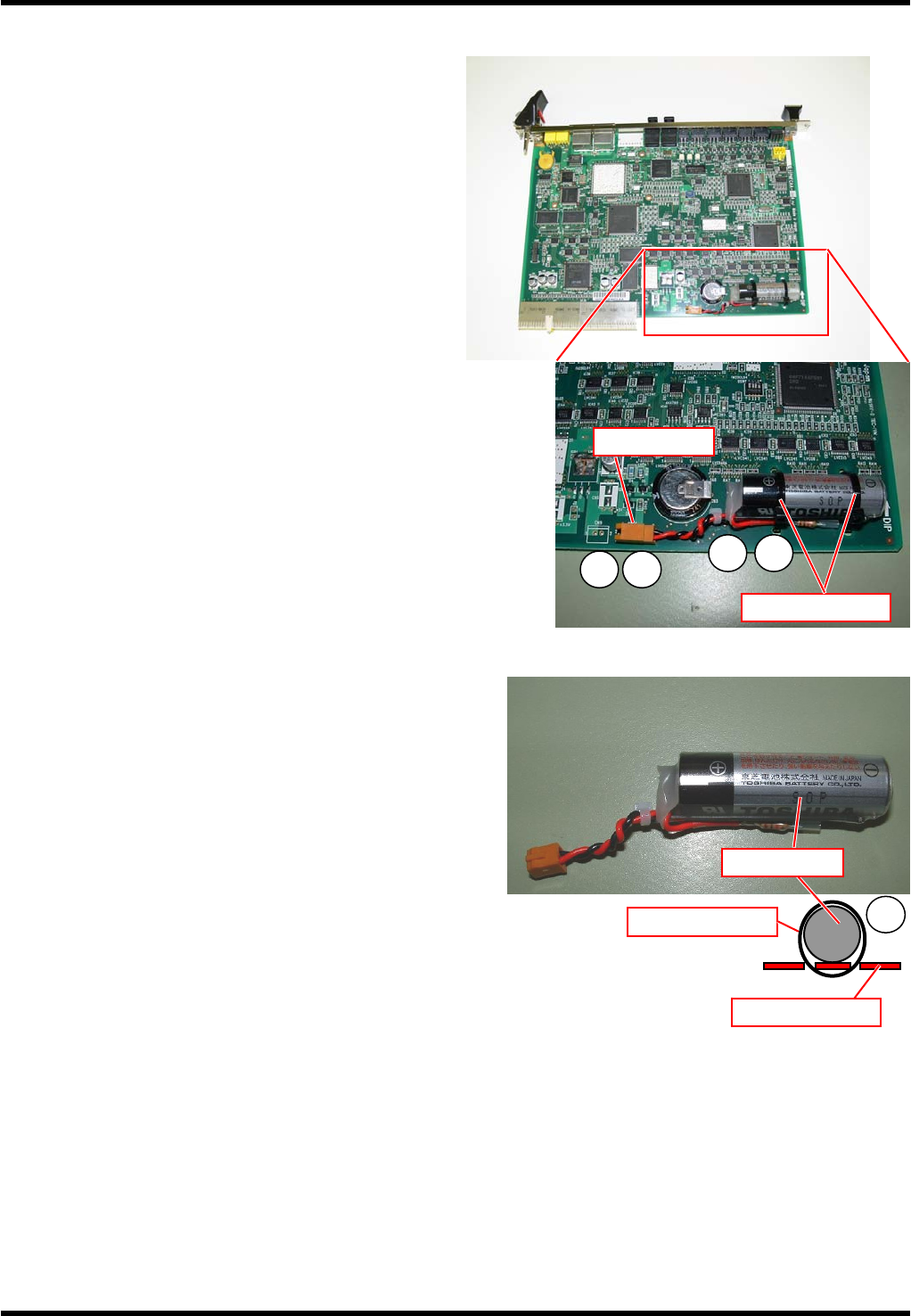

5. 拆卸蓄电池的连接器。
6. 切断绑扎带 (2 处)，拆卸蓄电池。
7. 使用绑扎带 (2 处)，在板上固定蓄电池。
新的蓄电池，请使用 N510021652AA。
8. 连接蓄电池的连接器。
绑带扎
连 接器
5 8
6 7
绑带扎
NCIO 板
电蓄池
7
AV131
维修手册
10.3 蓄电池的更换
D79MCC-A1-080-A0
10.3-8

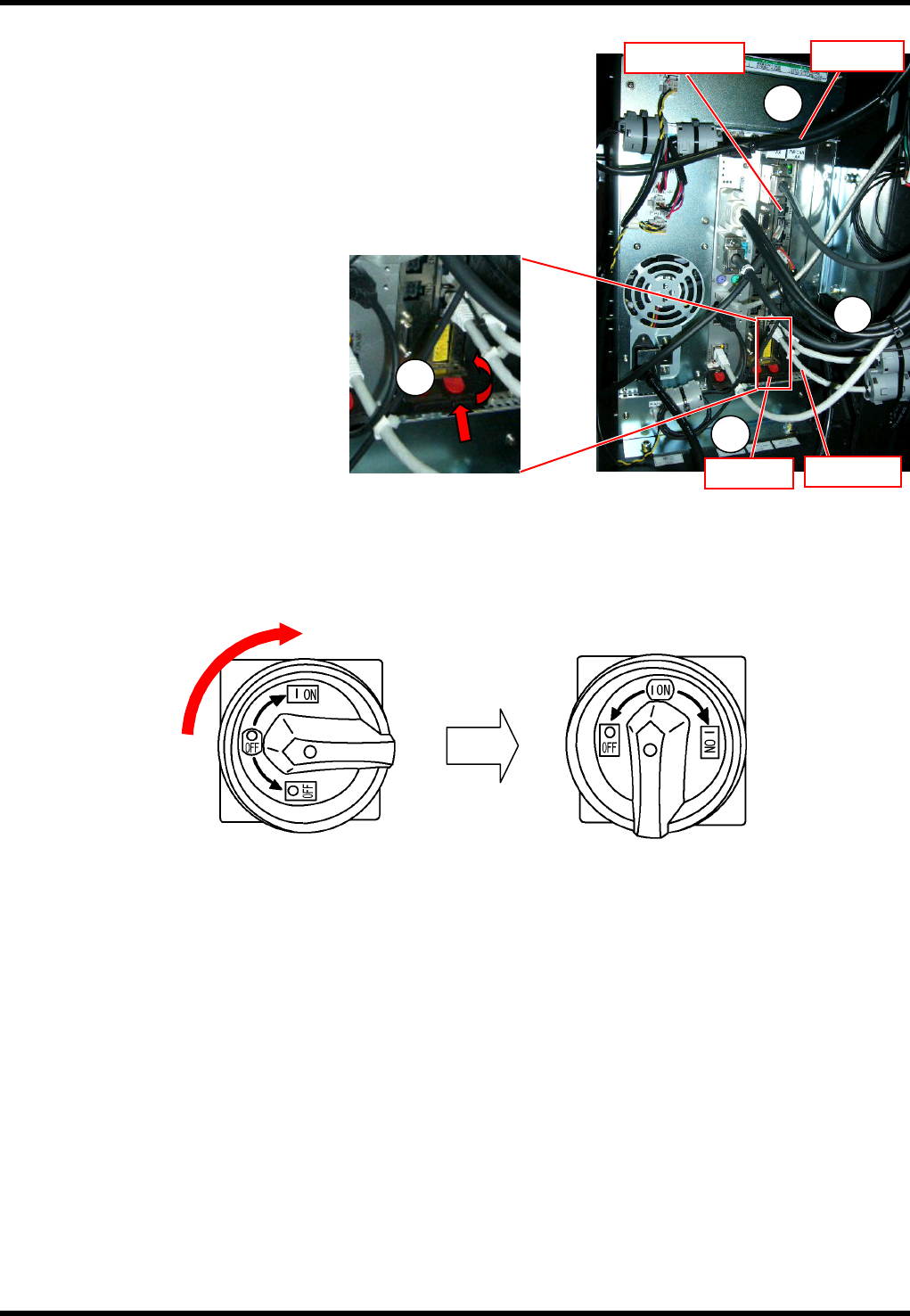

9. 将板插入，提起下部的杆，并固定。
10. 用螺丝 (2处) 固定 NCIO 板。
11. 连接电缆。
12. 将主电源开关置于 ON。
螺丝
NCIO 板
电缆
螺丝
11
10
10
9
旋转
