AV131 维修手册 5.1 插件头 D79MCC-Y 1-M00-A0 5.1- 2 5.1. 2 插件部驱动部 装置编号： N610052015A A 编号 名称 型号 1. WH 轴原点 P914SA1 1.
AV131
维修手册
5.1 插件头
D79MCC-Y1-M00-A0
5.1-1
5.1. 插件头
D79MCC-Y1-M00-A0
5.1.1 插件头
装置编号：
N610052012AA
V 轴超限位置
-侧
0.45 ~ 0.50mm
+侧
4.00 ~ 5.50mm
θH 轴超限位置
-侧
-95.0° ~ 97.0°
插件头
θH
+侧
185.0° ~ 187.0°
编号 名称 型号
1.
气缸向前运动检测
D-A73
2.
气缸向后运动检测
D-A73
3.
V 轴原点检测
P921SA1
4.
V 轴 (+) 安全限位
P921SA1
5.
V 轴 (-) 安全限位
P921SA1
6.
θH 轴原点检测
EE-SX870A
7.
θH 轴 (+) 安全限位
EE-SX870A
8.
θH 轴 (-) 安全限位
EE-SX870A
1.
2.
3.
4.
5.
6.
7.
8.
θH 轴原点
θ
H 轴 (–) 安全限位
θ
H 轴 (+) 安全限位
AV131
维修手册
5.1 插件头
D79MCC-Y1-M00-A0
5.1-2
5.1.2 插件部驱动部
装置编号：
N610052015AA
编号 名称 型号
1.
WH轴原点
P914SA1
1.
AV131
维修手册
5.2 搬送导轨
D79MCC-Y3-000-A0
5.2-1

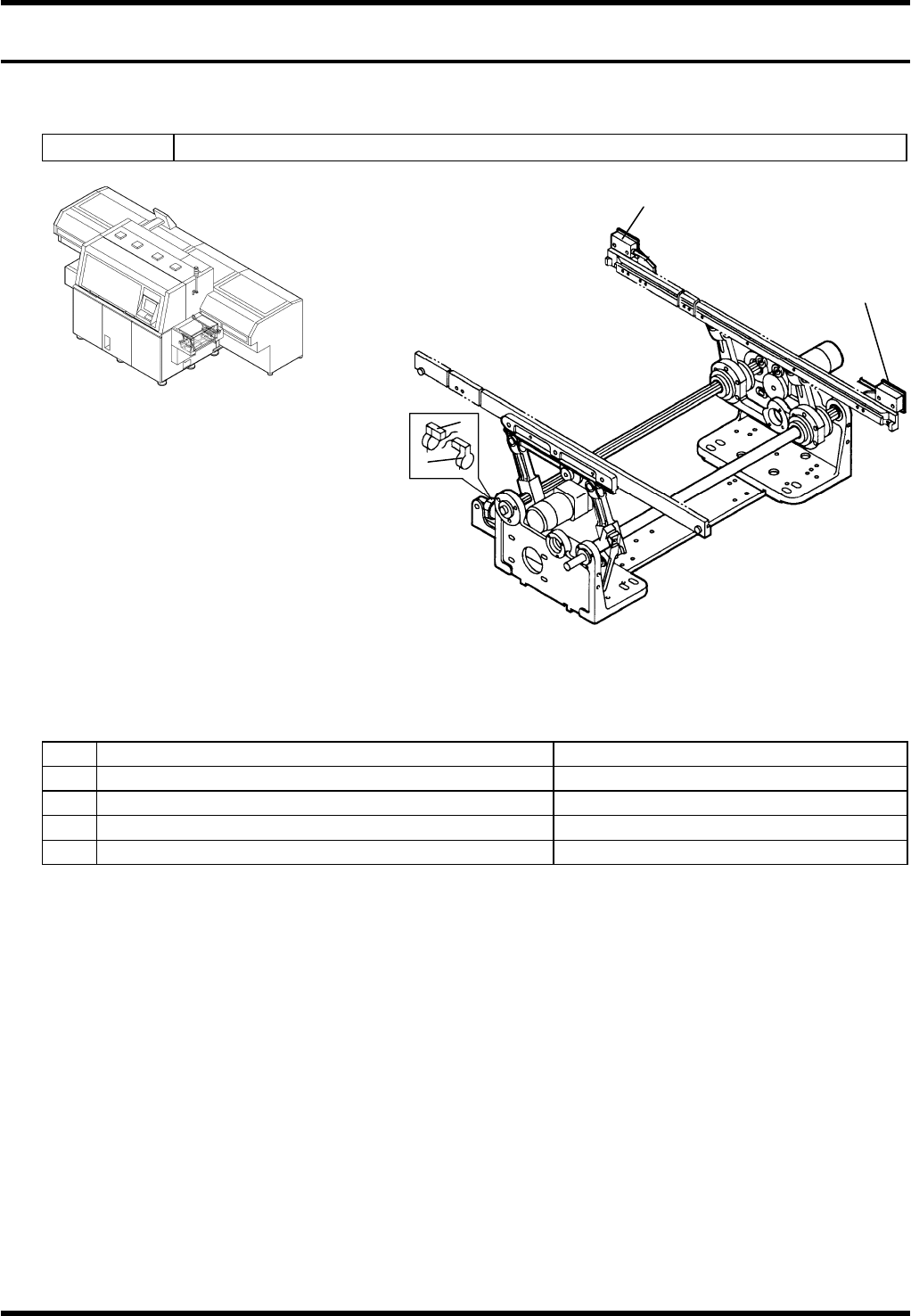

5.2. 搬送导轨
D79MCC-Y3-000-A0
5.2.1 搬送导轨部
装置编号：
N610061299AA
编号 名称 型号
1.
基板存在检测
P919T
2.
基板存在检测
P919T
3.
轨道上下气缸返回检测
D-C73
4.
轨道上下气缸前进检测
D-C73
1.
2.
3.
4.
