AV131 维修手册 5.5 下部定 位 D79MCC-Y 4-000-A0 5.5- 4
AV131
维修手册
5.5 下部定位
D79MCC-Y4-000-A0
5.5-3

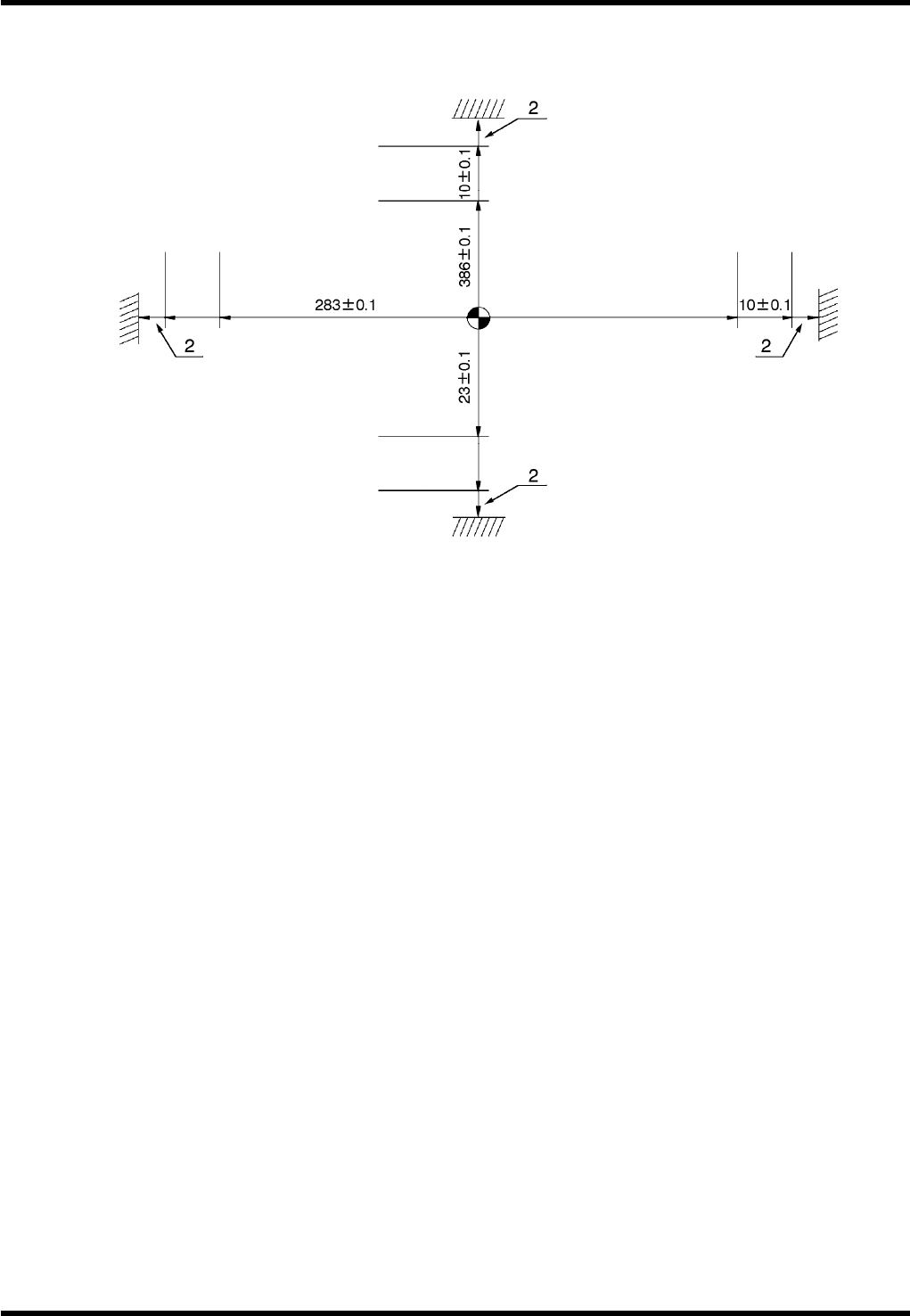

传感器位置关系示意图
328
±
0.1
9.7±0.1
8.7±0.1
Y 轴 (-)
电源断开
反向
反向
电源断开
X 轴 (+)
X 轴 (-)
Y 轴 (+)
电源断开
反向
反向
电源断开
AV131
维修手册
5.5 下部定位
D79MCC-Y4-000-A0
5.5-4
AV131
维修手册
5.6 砧座部
D79MCC-Y4-400-A0
5.6-1
5.6. 砧座部
D79MCC-Y4-400-A0

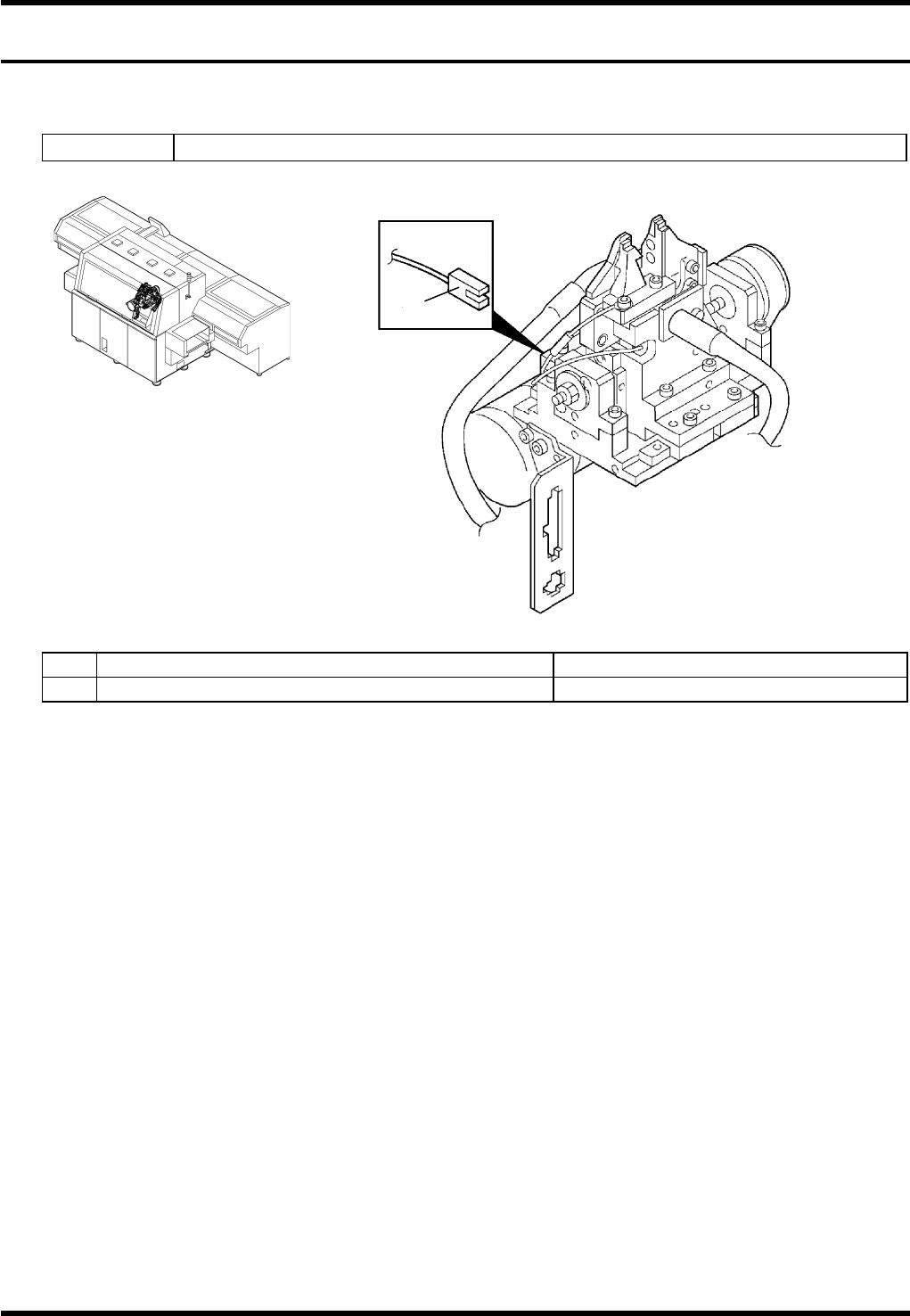

5.6.1 上砧座部
装置编号：
1087813000
编号 名称 型号
1.
WA轴原点
P914SA1
1.
