AV131 维修手册 7.6 插件头 D79MCC-Z 1-M00-A0 7.6- 5 7.6. 3 插件部驱动部 Unit No . N610052015A A 检查 周期 No. 项目 作业 详细内容 无磨损、损伤。 3 个月 a. 皮带 确保皮带张力正 确调节。 加油 周期 No. 项目 作业 加油量 详细内容 1. 滚珠丝杠 0.5 cm 3 每隔 一周 2. LM 导轨 (2 处 ) 每个 0.1 cm 3 清除所有异…
AV131
维修手册
7.6 插件头
D79MCC-Z1-M00-A0
7.6-4
加油
周期
No.
项目 作业 加油量 详细内容
1.
推杆 位置: 上下滑动面
2.
插入导杆
0.05 cm
3
3.
滑动凸轮
0.05 cm
3
4.
导板
5.
导杆座
6.
滚轮和滑动凸轮
7.
销和挡块控制杆
8.
销、控制杆和导杆座
0.02 cm
3
9.
销、架和折弯模具
0.01 cm
3
位置: 滑动面
10.
推杆
11.
插入导杆
0.02 cm
3
位置: 坡度方向上的滑动面
每隔
一周
12.
插入导杆与滑动凸轮的
配合面
0.01 cm
3
位置: 配合面
AV131
维修手册
7.6 插件头
D79MCC-Z1-M00-A0
7.6-5

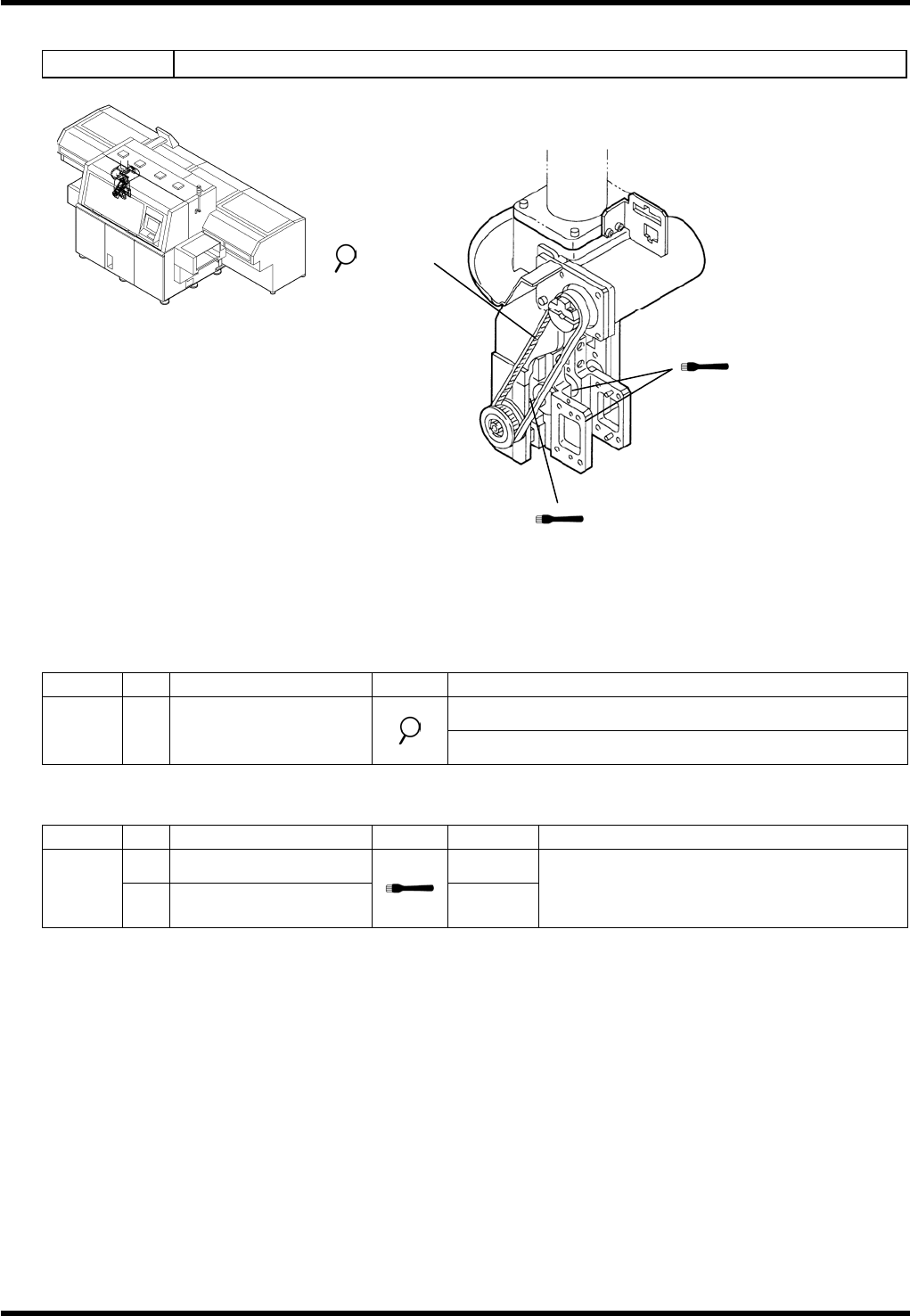

7.6.3 插件部驱动部
Unit No. N610052015AA
检查
周期
No.
项目 作业 详细内容
无磨损、损伤。
3 个月
a.
皮带
确保皮带张力正确调节。
加油
周期
No.
项目 作业 加油量 详细内容
1.
滚珠丝杠
0.5 cm
3
每隔
一周
2.
LM 导轨 (2处)
每个
0.1 cm
3
清除所有异物之后涂敷。
2. LM 导轨
a 皮带
1. 滚珠丝杠
AV131
维修手册
7.6 插件头
D79MCC-Z1-M00-A0
7.6-6

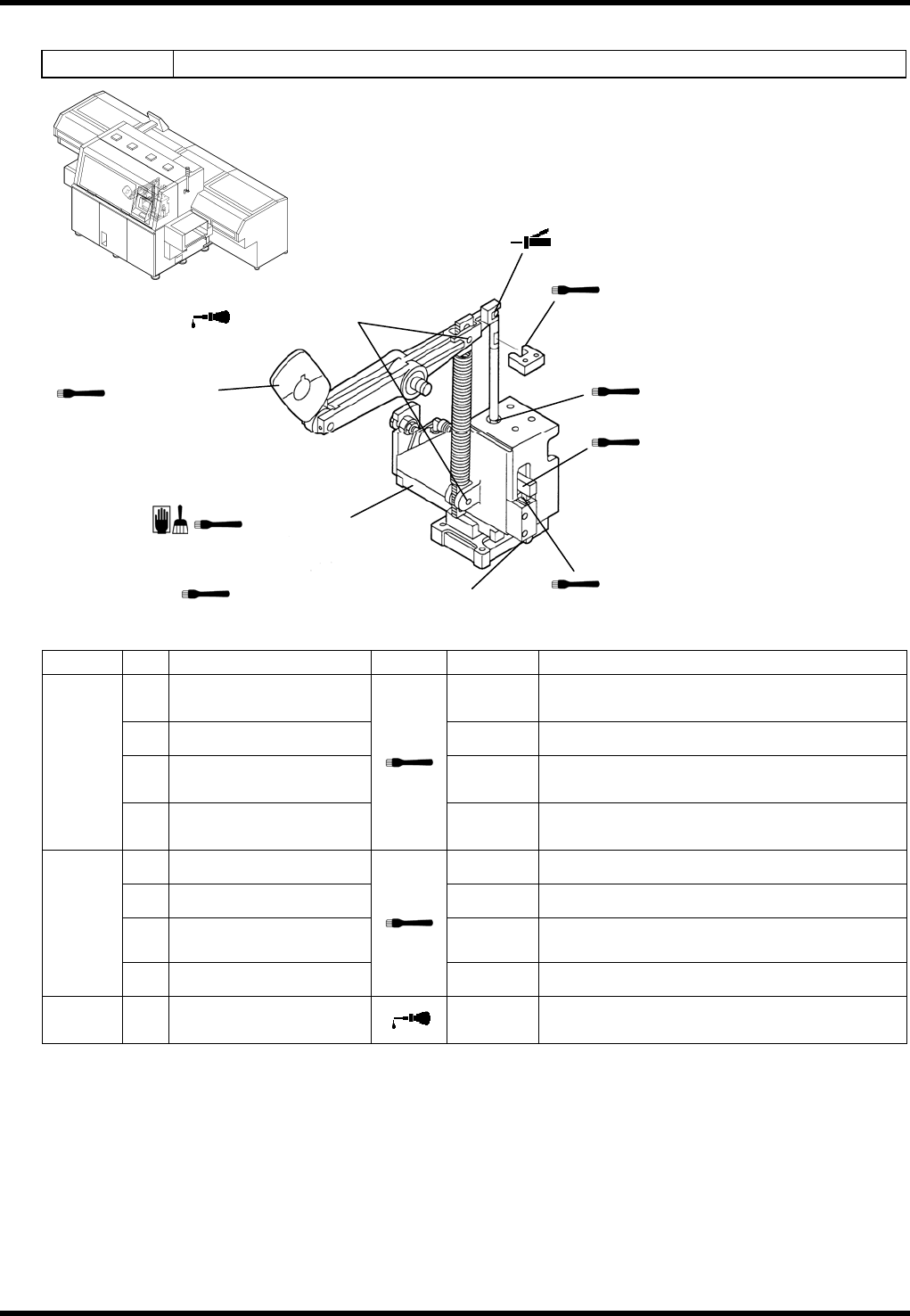

7.6.4 JW 头驱动部 (选购件 )
Unit No. 1087120000
加油
周期
No.
项目 作业 加油量 详细内容
2.
凸轮从动件和杆的滑动
面
0.5 cm
3
4.
轴和块的滑动面
0.1 cm
3
5.
杆和轴衬 (插件头) 的
滑动面 (2 处)
每个
0.1 cm
3
每隔
一周
6.
轴和凸轮从动件的滑动
面
0.1 cm
3
1.
导杆和杆的滑动面
0.1 cm
3
3.
凸轮表面
0.5 cm
3
位置: 周围
7.
LM 导杆 (2处：前和后)
每个
0.6 cm
3
位置: 轨道表面
每月
8.
轴和推杆的接触表面
0.05 cm
3
3 个月
9.
弹簧支点销
(2 处)
0.5 cm
3
2. 凸轮从动件和杆的滑动面
7. LM 导杆
3. 凸轮表面
5. 杆和轴衬的滑动面
6. 轴和凸轮从动件的滑动面
4. 轴和块的滑动面
8. 轴和推杆的接触表面
9. 弹簧支点销
1. 导杆和杆的滑动面
