AV131 维修手册 8.2 插件头 D79MCC-W 1-M00-A0 8.2- 1 8.2. 插件头 D79MC C-W1-M00-A0 8.2. 1 插件部消耗部件更换 装置编号： 1087110000 8. 2.1 插件部消耗 部件更换 插件部消耗部件更换 1. 1. 接通电源 [O N] 返 回原点。 2. 将循环定 时器的手动旋 钮旋转至 0 ° 。 3. 断开电源 [O FF] 。 4. 拆下螺栓 (4 件 ) 。 5…
AV131
维修手册
8.1 砧座部
D79MCC-W4-400-A0
8.1-2
AV131
维修手册
8.2 插件头
D79MCC-W1-M00-A0
8.2-1
8.2. 插件头
D79MCC-W1-M00-A0

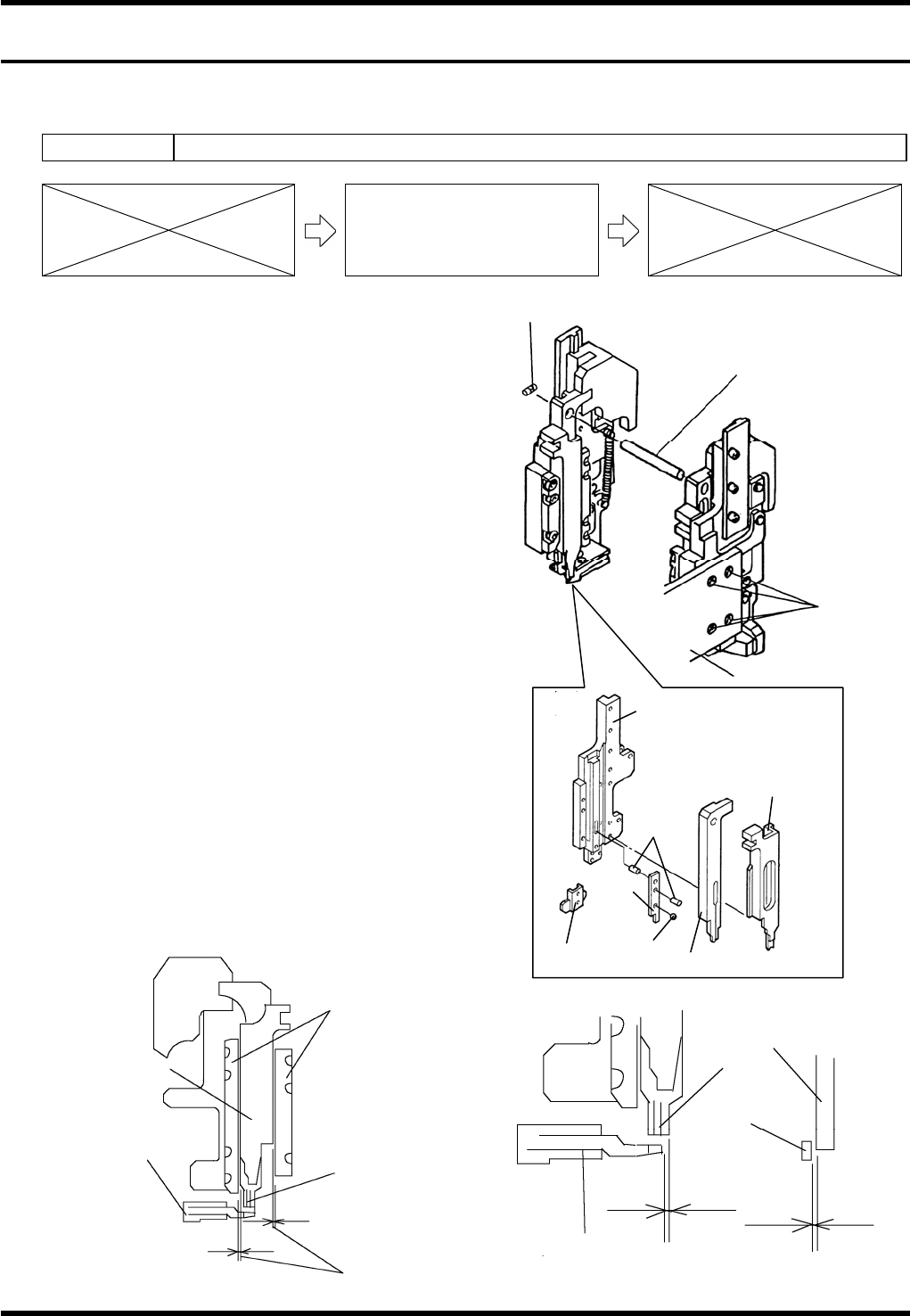

8.2.1 插件部消耗部件更换
装置编号：
1087110000
8.2.1 插件部消耗部件更换
插件部消耗部件更换
1.
1. 接通电源 [ON] 返回原点。
2. 将循环定时器的手动旋钮旋转至 0°。
3. 断开电源 [OFF] 。
4. 拆下螺栓 (4 件)。
5. 拧松定位螺丝并拔出传动轴。
6. 拆下插件部。
7. 更换插入导轨，刀具和推进器。
8. 检查推进器和导轨板之间的的间距。
=标准值=
间距：0.01 ~ 0.03 mm
9. 确认插入导轨与折弯模具之间的间隙。
=标准值=
间距：0.01 ~ 0.03 mm
10. 确认插入导轨侧面与折弯模具端部端面的间隙。
=标准值=
间隙：0±0.02 mm
推进器
折弯模具
间距
插入导轨
导轨板
插入导轨
折弯模具
折弯模具
间隙
间距
螺栓
定位螺钉
传动
导轨基座
插入导轨
刀具
销
钢珠
推进器
插件部驱动
刀具
AV131
维修手册
8.2 插件头
D79MCC-W1-M00-A0
8.2-2

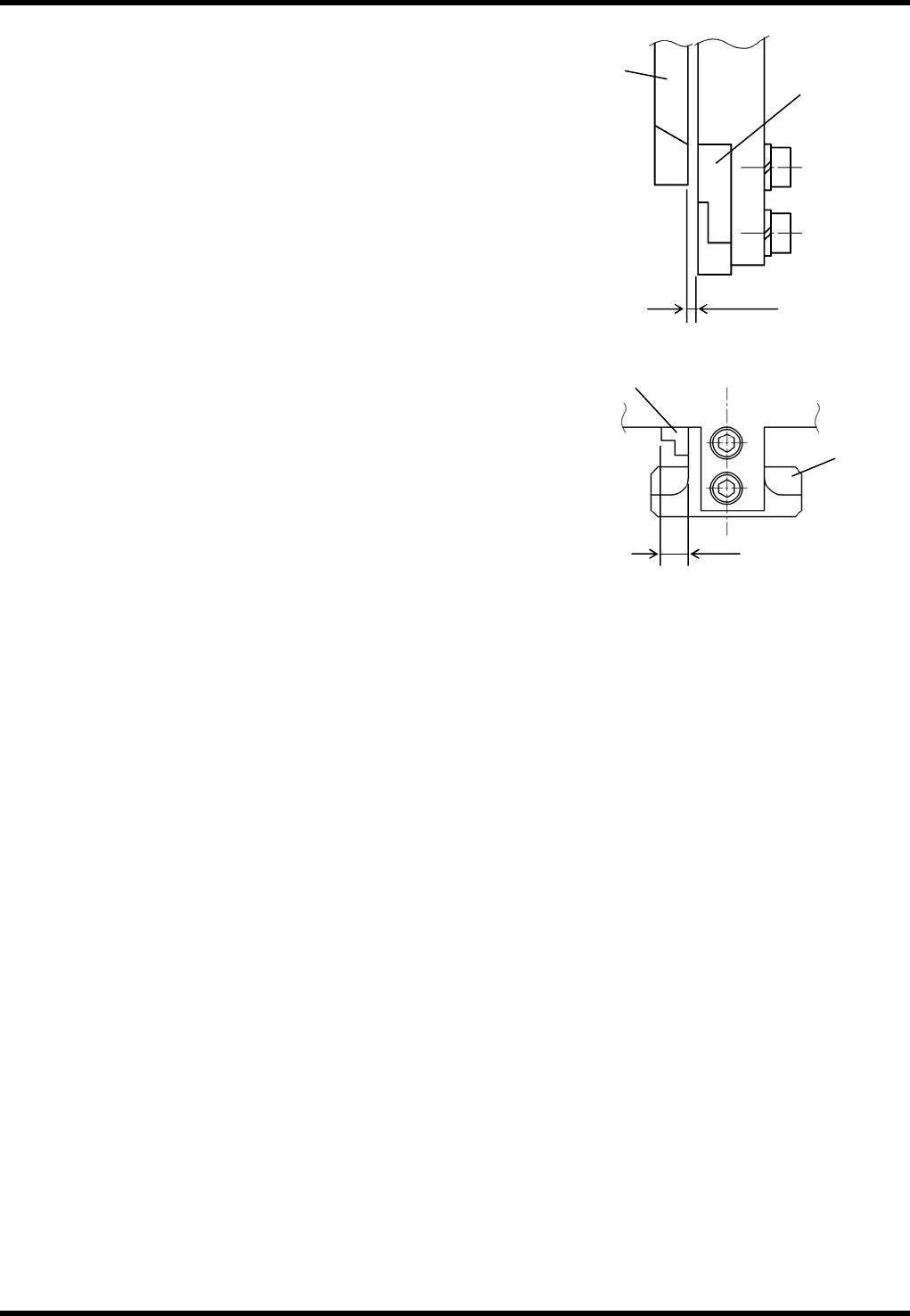

11. 检查固定刀片和可移动刀片之间的间距。
=标准值=
间距：0.00 ~ 0.03 mm
12. 检查固定刀片侧面和可移动刀刃侧面之间的间距。
=标准值=
间隙：3.58 ~ 3.62 mm
=注意=
确保更换已磨损或损坏的钢球或定位销。
固定刀片
间距
可
移动
刀片
间隙
固定刀片
可
移动
刀片
