AV131
维修手册
2.2 警告贴标粘贴位置
D79MCC-10-020-A0
2.2-8
后面-1
AV131
维修手册
2.3 维修功能
D79MCC-10-030-A0
2.3-1
2.3. 维修功能
D79MCC-10-030-A0
2.3.1 概要
目的
维修开关的作用是只允许在安全盖打开的情况下进行有限的操作，从而提高维修工作的可操作性。
概要
本机设有一个维修开关，它装在机器的正面。该开关的作用是断开安全电路。
将前面的维修开关置于 ‘ON (接通)’ 位置时，搬送导轨盖、前盖的安全回路都将成为无效状态。
当将维修开关置于 ON 时，只允许通过副操纵盘对各轴进行局部的示教和操作。
只有在插件机出现的任何故障都被排除后才能使用机器的维修模式。通常，只允许由充分了解本机性能的
有经验维修工程师来操作维修模式下的机器设备。

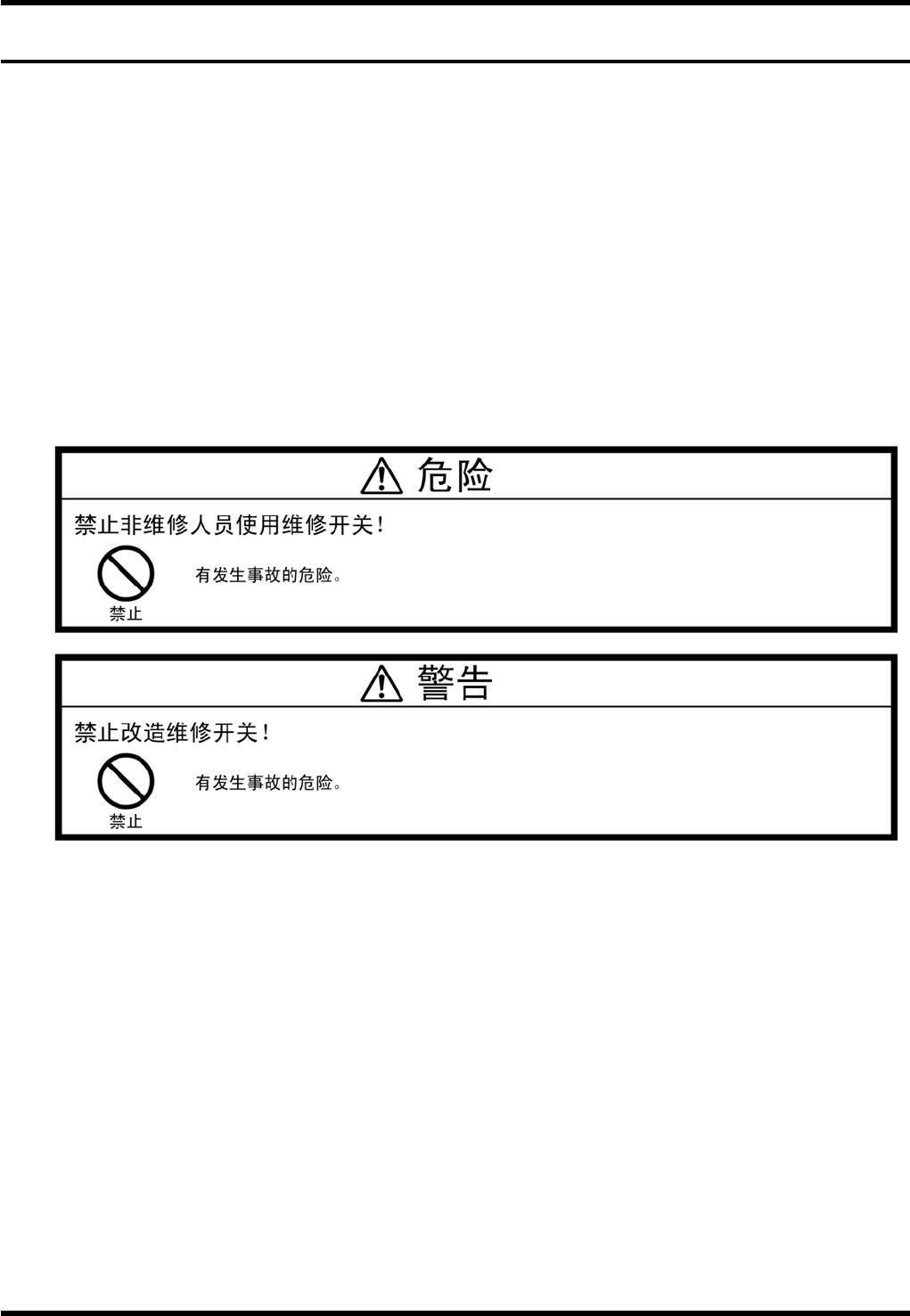

因非维修人员使用维修开关而发生事故，我公司概不负责。
客户方面因擅自改造维修开关而发生事故，我公司概不负责。
AV131
维修手册
2.3 维修功能
D79MCC-10-030-A0
2.3-2
2.3.2 安装位置
维护开关
启动开关
