www.techcon.com
11

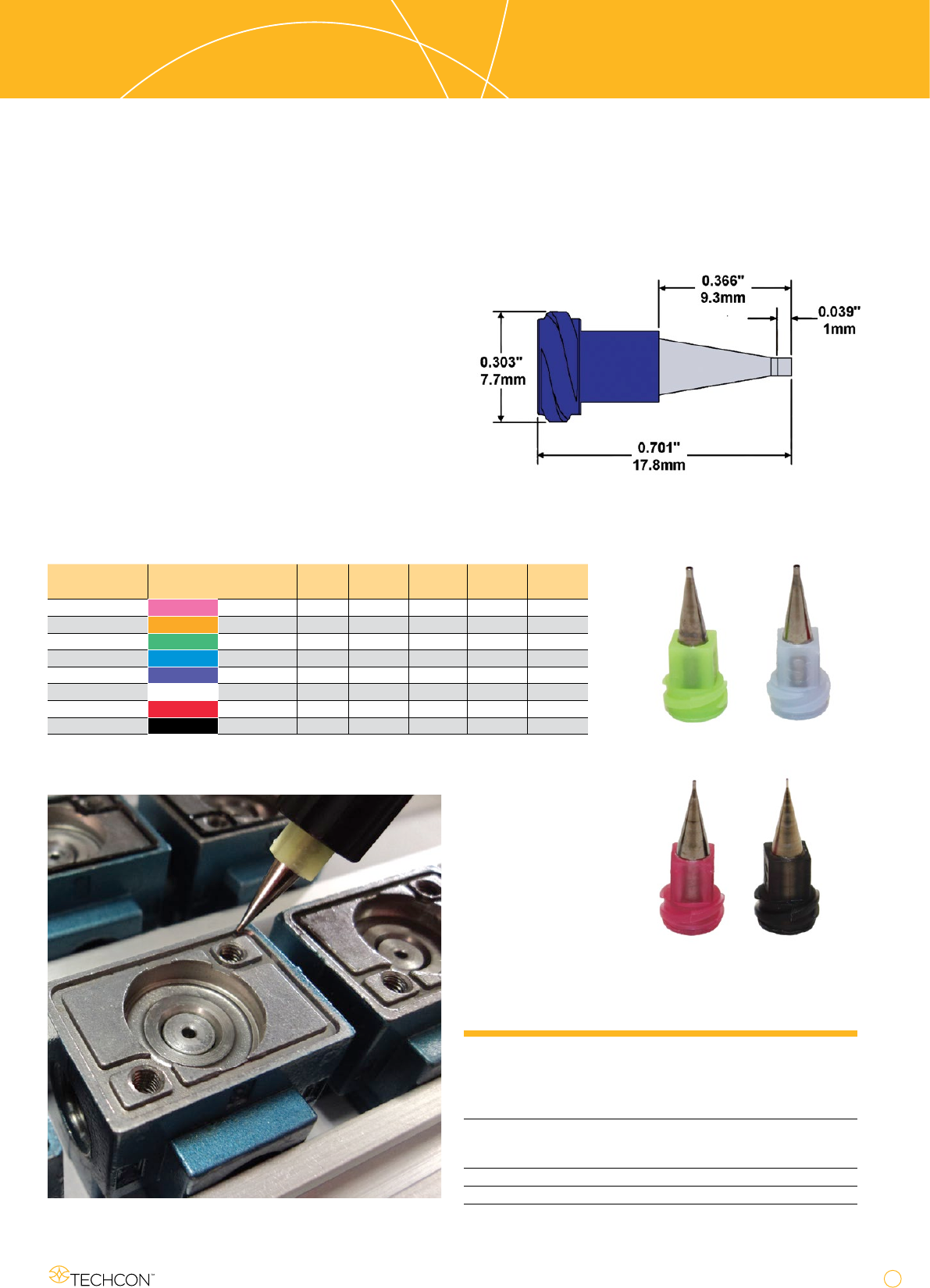

MT
系列
点胶针头
MT
系列
点胶针头
MT 系列精密金属锥形针头是高流量点胶的最佳选择，十分适合高速
点胶，是市场上少数具有价格竞争优势的精密点胶针头。内部平滑的
锥型流道可提高性能，减少堵塞和背压，获得更高的流速。
外层镀镍的磷青铜金属结构使 MT 系列成为机器人应用或要求精确计
数的场合中的理想选择。针头嘴部的薄壁设计可提高点胶精度，同时
减少了流体拖尾和拉丝。MT 系列针头提供 18 至 30 号的规格，采用
颜色编码以便于识别。单个包装。
主要特性
• 光滑的内部流道
减少流体紊流
降低背压
提高流速
减少空气陷入及针头垂滴
• 金属结构
实现准确定位
自动点胶应用的理想选择
• 薄壁 - 减少流体拖尾和拉丝
• 防堵塞 - 极其适合填充材料
料号 底座颜色 规格 内径
(in.)
内径
(mm)
外径
(in.)
外径
(mm)
MT18-PBN 粉红色 18 0.040 1.019 0.050 1.260
MT19-PBN 橙色 19 0.033 0.839 0.042 1.079
MT20-PBN 绿色 20 0.026 0.661 0.035 0.899
MT21-PBN 蓝色 21 0.023 0.590 0.033 0.830
MT23-PBN 紫色 23 0.021 0.544 0.026 0.655
MT25-PBN 白色 25 0.016 0.417 0.021 0.528
MT27-PBN 红色 27 0.012 0.315 0.017 0.426
MT30-PBN 黑色 30 0.008 0.214 0.013 0.325
12
www.techcon.com

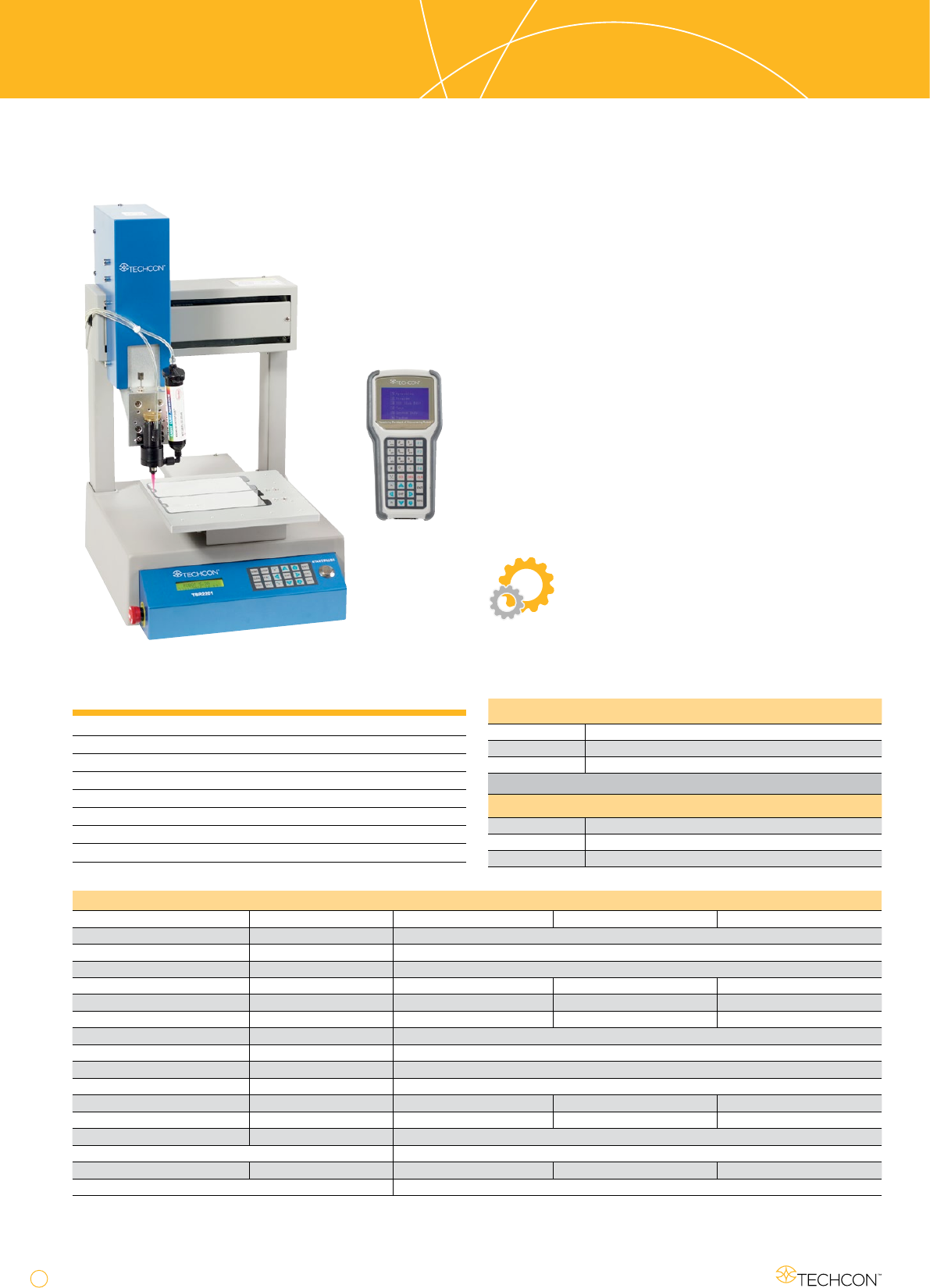

TSR2000
台式点胶机器人
主要特性
• 易于编程，操作简单
• 通过示教盒编程
• 快速，提高生产效率
• 兼容所有 Techcon Systems 针筒、点胶阀和点胶系统
• 适合各种流体点胶应用
• 坚固可靠的结构
• 体积小
• 提供从 200mm 至 400mm 的 3 种平台

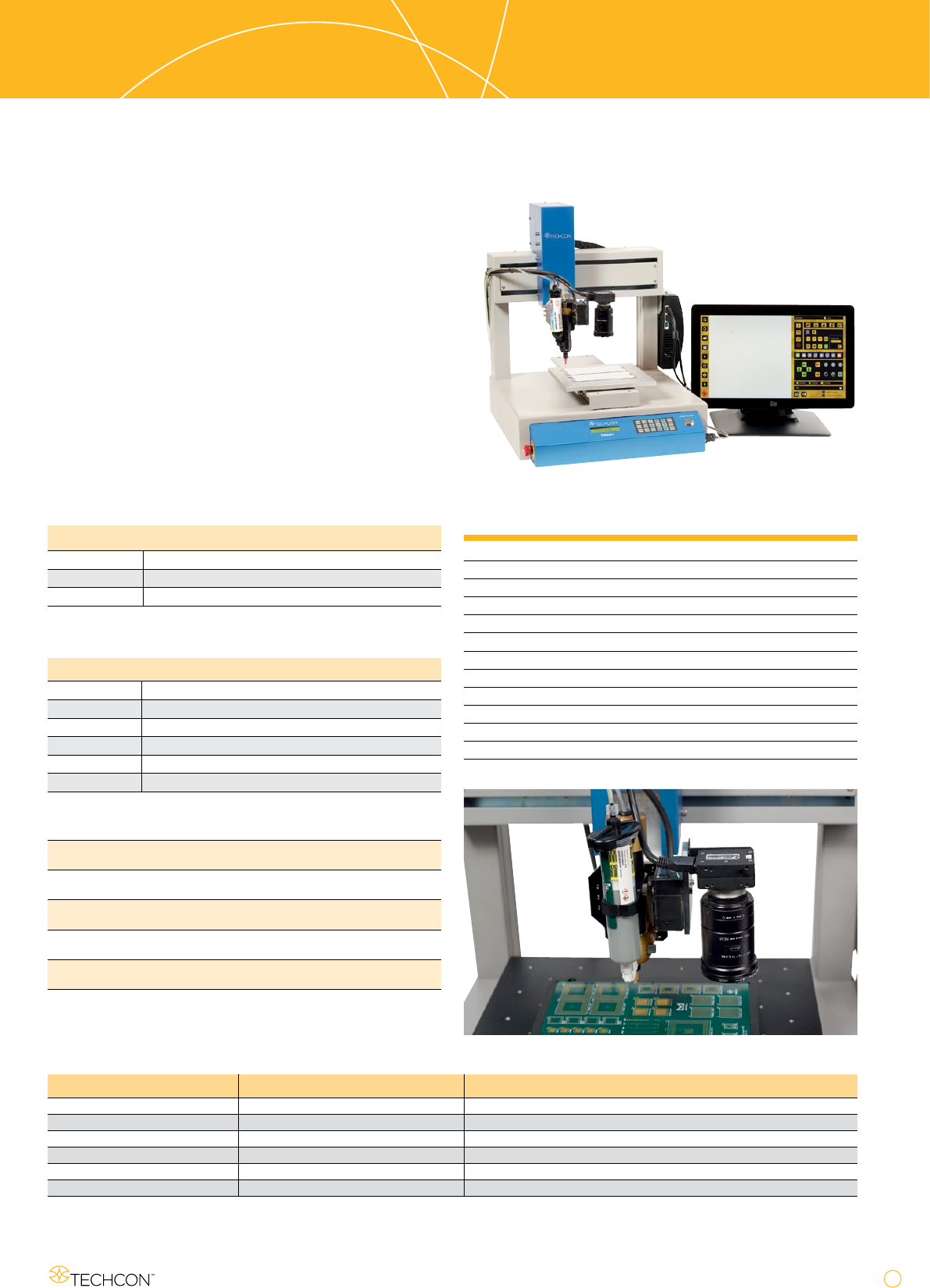

TSR2000
系列
台式点胶机器人配有示教盒
Techcon 台式点胶机器人易于编程，操作简单，可集成各种点胶阀及
控制器。这些多功能点胶平台以实惠的价格获得始终如一的高性能点
胶效果。
Techcon 机器人专为流体点胶应用设计制造，可完全控制流体点胶，
从胶点、圆弧和圆形到重复的定时点胶等图案无所不能。通过示教盒
编程非常简单。
从普通组装厂对现有点胶应用寻找自动化方案到工程人员从草图开始
的生产工艺设计，Techcon 点胶机器人都能为其自动化精密流体点胶
带来无与伦比的价值。
典型应用
点锡膏、定位成型、密封、填充、灌封、封装、
粘结、涂覆
TSR2201 - 台式点胶机器人
示教盒
规格 - 点胶机器人系列
TSR2201 TSR2301 TSR2401
电源 100V
~
240V AC
功耗 80W
可控轴数 3 轴
移动范围 X 轴 200mm 300mm 400mm
Y 轴 200mm 300mm 400mm
Z 轴 100mm 100mm 100mm
速度范围 X/Y 轴 0.1
~
600 mm/sec
Z 轴 0.1
~
200 mm/sec
重复精度 X/Y/Z 轴 0.02mm
位置精度 X/Y/Z 轴 0.01mm
承载重量 底座 5 Kg 7 Kg 7 Kg
头部 4 Kg 4 Kg 4 Kg
工作环境 温度 0
~
40°C
相对湿度 20% - 90%（无冷凝）
尺寸（宽 x 深 x 高） 303 x 377 x 521 mm 418 x 513 x 521 mm 518 x 613 x 521 mm
通用 I/O 4 输入 / 4 输出（ 可选：16 I/O）
台式点胶机器人平台
TSR2201 200mm x 200mm 工作区域
TSR2301 300mm x 300mm 工作区域
TSR2401 400mm x 400mm 工作区域
所有系统都包括示教盒
附件（提供适合每种型号的光栅安全罩）
TSR2200-SC 适用于的 TSR2201 的安全罩
TSR2300-SC 适用于 TSR2301 的安全罩
TSR2400-SC 适用于 TSR2401 的安全罩
www.techcon.com
13
TSR2000
系列
智能点胶机器人
台式点胶机器人平台
TSR2201 200mm x 200mm 工作区域
TSR2301 300mm x 300mm 工作区域
TSR2401 400mm x 400mm 工作区域
TSR2000
智能点胶机器人
TSR2000 系列智能点胶机器人专为精确的流体点胶应用而设计，可
与所有点胶阀和控制器兼容。用户友好的智能 PC 软件确保机器人易
于编程，操作简单。
智能特性包括具有触摸屏编程功能和 CAD/DXF 文件导入功能的直观
软件。视觉系统允许机器人通过其模式识别功能自动纠正部件错位并
缩短编程时间。激光高度传感器允许机器人自动调整 Z 轴高度，以补
偿表面高度变化和部件变化。
智能特性套件：
TSR-STVHKIT 软件、触摸屏、视觉、高度传感器套件
TSR-STVKIT 软件、触摸屏、视觉、套件
TSR-STHKIT 软件、触摸屏、高度传感器套件
TSR-SVKIT 软件、视觉、套件
TSR-SHKIT 软件、高度传感器套件
TSR-SKIT 软件套件
主要特性
友好的用户界面
• 基于 PC 的软件
• 触摸屏编程
• CAD/DFX 转换
智能视觉
• CMOS 彩色摄像头
• 自动对准
• 模式识别
激光高度传感器
• 通过集成的激光高度感应装置精确定位
• 检测产品表面的变化并自动调整端头点胶高度
• 防止沉积不均匀以及端头或工件损坏
TSR2301 - 智能点胶机器人
特性 示教器机器人 具有智能附加特性的机器人
操作系统 示教器 基于智能 SBC 的软件，带触摸屏界面
示教文件存储 999 个文件或 60,000 个字节 最少 9,000 个文件或 9.5GB
处理文件存储 255 个文件 最少 9,000 个文件或 9.5GB 工作温度 0 - 40°C
触摸屏界面 无 1920 x 1080（最佳分辨率）
摄像头类型 无 CMOS（2048 x 1536 分辨率，320 万像素）
高度传感器 无 激光传感器分辨率：7Qm；检测范围：100 - 335mm
然后，选择智能特性套件：
首先从 3 种可用平台中选择点胶机器人系列：
智能点胶机器人的优点
编程简单，更快的学习曲线；更直观
精密而准确的点胶；更高的产品质量
提高生产效率；减少生产线停工时间
即插即用，轻松集成到现有生产线
降低生产、材料和拥有成本
TSR2301 - 智能机器人特写
