14 www.techcon.com TS920 0D 喷射阀 TS920 0D 系列喷射阀 TS9200D Jet Tech 是一种非接触式点胶阀，能够喷射粘度达到 400,000 Cps 的流体。 Jet Tech 高速喷射每秒可喷射数百个精确的液滴。该系列喷射阀的主要部件是个独立的、易于更换的隔膜片，不再需要其它喷射阀内的密封件。不再需要拆解、清洁和更换磨损的密封件，这意味着节省了时间和金钱。由于隔膜片质量非常小，易于实…

www.techcon.com

TSR2000

系列

智能点胶机器人

台式点胶机器人平台

TSR2201 200mm x 200mm 工作区域

TSR2301 300mm x 300mm 工作区域

TSR2401 400mm x 400mm 工作区域

TSR2000

智能点胶机器人

TSR2000 系列智能点胶机器人专为精确的流体点胶应用而设计，可

与所有点胶阀和控制器兼容。用户友好的智能 PC 软件确保机器人易

于编程，操作简单。

智能特性包括具有触摸屏编程功能和 CAD/DXF 文件导入功能的直观

软件。视觉系统允许机器人通过其模式识别功能自动纠正部件错位并

缩短编程时间。激光高度传感器允许机器人自动调整 Z 轴高度，以补

偿表面高度变化和部件变化。

智能特性套件：

TSR-STVHKIT 软件、触摸屏、视觉、高度传感器套件

TSR-STVKIT 软件、触摸屏、视觉、套件

TSR-STHKIT 软件、触摸屏、高度传感器套件

TSR-SVKIT 软件、视觉、套件

TSR-SHKIT 软件、高度传感器套件

TSR-SKIT 软件套件

主要特性

友好的用户界面

• 基于 PC 的软件

• 触摸屏编程

• CAD/DFX 转换

智能视觉

• CMOS 彩色摄像头

• 自动对准

• 模式识别

激光高度传感器

• 通过集成的激光高度感应装置精确定位

• 检测产品表面的变化并自动调整端头点胶高度

• 防止沉积不均匀以及端头或工件损坏

TSR2301 - 智能点胶机器人

特性示教器机器人具有智能附加特性的机器人

操作系统示教器基于智能 SBC 的软件，带触摸屏界面

示教文件存储 999 个文件或 60,000 个字节最少 9,000 个文件或 9.5GB

处理文件存储 255 个文件最少 9,000 个文件或 9.5GB 工作温度 0 - 40°C

触摸屏界面无 1920 x 1080（最佳分辨率）

摄像头类型无 CMOS（2048 x 1536 分辨率，320 万像素）

高度传感器无激光传感器分辨率：7Qm；检测范围：100 - 335mm

然后，选择智能特性套件：

首先从 3 种可用平台中选择点胶机器人系列：

智能点胶机器人的优点

编程简单，更快的学习曲线；更直观

精密而准确的点胶；更高的产品质量

提高生产效率；减少生产线停工时间

即插即用，轻松集成到现有生产线

降低生产、材料和拥有成本

TSR2301 - 智能机器人特写

www.techcon.com

TS9200D

喷射阀

TS9200D

系列

喷射阀

TS9200D Jet Tech 是一种非接触式点胶阀，能够喷射粘度达到

400,000 Cps 的流体。Jet Tech 高速喷射每秒可喷射数百个精确的液

滴。

该系列喷射阀的主要部件是个独立的、易于更换的隔膜片，不再需要

其它喷射阀内的密封件。不再需要拆解、清洁和更换磨损的密封件，

这意味着节省了时间和金钱。由于隔膜片质量非常小，易于实现高速

喷射频率。这种新颖的隔膜设计，可以调节喷射胶滴所需的能量，从

而提供更广泛的工艺窗口。

速度高 - 连续工作速度为 300 滴/秒。与传统喷射阀相比，产能增加

了 50%。

清洗简便 - 只有 2 个部件接触流体。传统喷射阀可能有多达 8 个部件

需要清洁。由于只有两个部件需要清洁，因此清洁 TS9200D 仅需几

分钟，并且无需从机器人上拆下喷射阀。无需仔细校准喷射阀，即可

安装隔膜片和喷嘴板，节省了宝贵的生产时间，无需线下清洗人员。

应用广 - TS9200D 可产生极高的点胶速度，能够用于各种流体和应

用。此外，可以轻松地改变点胶速度，以帮助微调工艺，获得高制程

能力和更广泛的工艺窗口。

温度低 - 先进的电子驱动装置在需要时提供动力，而在空闲时降低功

率。内部气流冷却喷射阀体，即使在高速连续运行期间仍能使其冷

却。整体式喷嘴加热器仅加热喷嘴板中的流体，并与喷射阀体实现热

隔离。

易于搭载 - 仅需一根信号线连接上 TS920 控制器即可实现复杂的点胶

操作。

主要特性

• 非接触式喷射技术

• 准确而精密的点胶

• 高速，可达 300 滴/秒

• 可重复的液滴大小低至 10 nl

• 喷射粘度可达 400K Cps 的流体

• 无需清洁或更换流体密封件

• 一体式加热器，加热的流体极少

• 快速简单的设置

• 总拥有成本很低

典型应用

晶片粘合工艺中的银环氧树脂喷涂、LED 组装工

艺中的硅树脂荧光粉喷涂、PCBA 上的微电子封

装应用中的底部填充喷涂、医疗设备应用中的耐

紫外线粘合剂微点喷涂

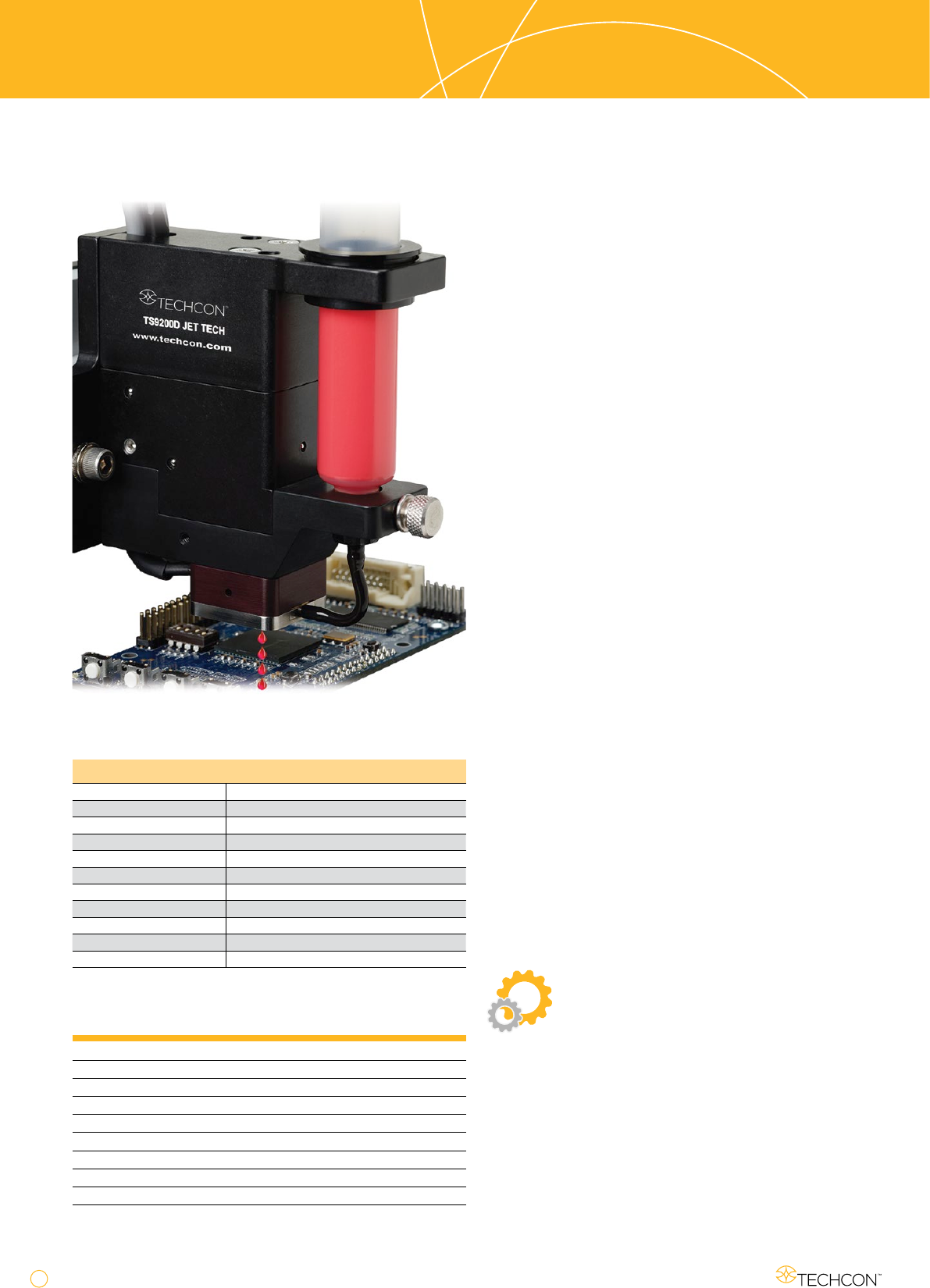

TS9200D - Jet Tech 点胶阀

喷射阀系统规格

宽度尺寸 2.00" (50.8mm)

深度尺寸 3.69" (93.8mm)

高度尺寸 3.50" (88.9mm)

重量 348g (0.77lb)

速度高达 300Hz 的连续工作负荷

针筒容量 5、10、30 和 55cc

最小出料量 10nl

粘度范围 1 至 400K Cps.

流体压力 40 psi (2.76bar)

喷射压力 35psi 至 70psi（2.41 至 4.8bar）

工作温度 10 至 50°C

www.techcon.com

TS8100

PC 泵

TS8100

容积式 PC 泵

TS8100 系列容积式 PC 泵是一种基于渐进空腔 (PC) 技术的连续容

积式点胶泵。该泵适用的流体特别广泛，从低粘度涂覆材料到高粘度

油脂。

Techcon 的 PC 泵采用特殊的定子和转子设计，保证一致的点胶

输出。

转子的转动使密封腔内的流体通过定子流体室，流体的形状和尺寸保

持始终恒定不变。得益于 PC 泵独特的点胶技术，可以实现 ± 1% 的

精度和可重复性。

主要特性

• 容积式

• 准确性和可重复性达到 ± 1%

• 任何粘度的流体都不会滴落

• 与研磨材料兼容

• 不会损坏或折断填料

• 易于清洁

典型应用

PCBA 组件底部填充、封装和灌封应用、汽车零件上

的润滑剂涂布、焊膏和助焊剂点胶

规格

尺寸 8.07" (205mm) 长 x 1.3" (34mm) 宽

重量 13.4 oz. (380g)

润湿部件 Delrin

（乙缩醛）、PFE、不锈钢、UHMWPE

流体粘度 1-300K（Cps 或 m.Pa.s）

精度，绝对值 (1) ±1%

自封(2) 2 bar

物料入口 1/8 NPT

物料出口外螺纹鲁尔接口

直接安装料筒 3 至 55cc

料号 TS8100-100 TS8100-200 TS8100-300

每圈点胶量平均 0.012 ml 平均 0.047 ml 平均 0.07 ml

流速范围 0.15 – 1.04

ml/min.

0.47 – 4.46

ml/min.

0.74 – 6.7

ml/min.

推荐最大流速 (3) 0.65 ml/min. 3.38 ml/min. 5.06 ml/min.

最小点胶量 0.001 ml 0.0045 ml 0.0068 ml

(1) 出胶容积为每一整圈的绝对差值，还取决于所选择的流体。

(2) 用于粘度为 1000 Cps 或更低的流体。对于粘度为 300K Cps 的流体，泵可以处理高达 5.5 bar 的压力。

(3) 这是不会缩短定子工作寿命的最大流速

附件

XYZ 机器人：Techcon 的台式点胶机器人可以轻松地实现自动化流体

点胶。

流体料筒：泵可以通过 TS1254（1.8 升）或 TS1258（5 升）压力罐或任何

尺寸的胶筒供料。

数字控制器：Techcon 的 TS580R 数字控制器专为 TS8100 PC 泵设计。

马达

胶筒托架

转子

定子

鲁尔圆锥接头

流体入口

卡圈
