www.techcon.com
23
TS5500
喷雾阀
TS5500
系列
喷雾阀
TS5500 系列喷雾阀适用于低粘度液体的精确喷雾。通过 TS500R 控制器
调整流体流量，精确控制预喷雾、喷雾和后喷雾的过程，实现对整个喷雾
循环的控制。维护简单，只需更换一个密封圈，几乎不需要停机。
TS5540 喷雾阀流体槽和气缸使用符合 FDA 规范的 303 不锈钢。在线即
可更换 Delrin
®
材质的密封圈确保阀芯的完全密封，同时也提高了使用寿
命。紧凑的结构和极易安装的螺纹孔使阀体方便集成在自动化设备上。
主要特性
• 稳定的喷雾覆盖面积，无过喷
• 阀芯完全密闭无泄漏
• 可调节流量
• 使用寿命长
TS5540
喷雾阀
配圆形喷嘴
TS5540
喷雾阀
配扇形喷嘴
TS5520
喷雾阀
配圆形喷嘴
圆形喷嘴
扇形喷嘴
TS5540-MS
微量喷雾阀
阀规格
TS5520 TS5540
长度 4.2" (107mm) 4.2" (107mm)
直径 1.12" (28mm) 1.12" (28mm)
重量 0.3 lb. (136 g) 0.74 lb. (336 g)
润湿部件 303 不锈钢、Teflon
®
、
EPR、阳极氧化铝、Delrin
®
303 不锈钢、
Teflon
®
、Delrin
®
粘度范围 1-1k cps 1-5k cps
最大流体压力 100 psi (6.9 bar)
阀工作压力 最低 70 psi (4.8 bar)
连接 入口：1/8" NPT 出口：喷嘴
安装 1/4" 20UNC-2B
阀配喷嘴
开口直径 圆形喷嘴 扇形喷嘴
TS5520 0.046" (1.17mm) 标准 不适用
TS5540 0.014" (0.356mm) TS5540-014R TS5540-014F
0.028" (0.711mm) TS5540-028R TS5540-028F
0.046" (1.17mm) TS5540-046R TS5540-046F
喷嘴
开口直径 圆形喷嘴 扇形喷嘴
0.014" (0.356mm) RNC014 FNC014
0.028" (0.711mm) RNC028 FNC028
0.046" (1.17mm) RNC046 FNC046
典型应用
精密喷涂低粘度流体，例如：敷形涂敷胶、溶剂、
润滑油等。
TS5540-MS 微量喷雾阀
TS5540-MS 喷雾阀适用于使用一次性针头对
低粘度材料进行喷雾。喷雾图形可调范围
是以 0.18"-0.60" (4.6mm-15mm)
为直径的圆形。
TS5540-MS - 喷涂三防漆
24
www.techcon.com
Part Number: TS560R
Size
(
Imperial
)
: 11.4' W x 8.3'' L x 3.9'' H
Size
(
Metric
)
: 290mm x 211mm x 99mm
Wei
g
ht: 6.8 lb
(
3100
g)
Pressure Ran
g
e: 0 to 100psi
(
0-6.9 bar
)
Displa
y
: Touch Screen
Timin
g
Ran
g
e: 0.008 – 99.9 seconds
Timin
g
Tolerance: +/- 0.001%
Input Volta
g
e: 100 – 240 VAC
C
y
cle Rate: 900/min.
C
y
cle Modes: Timed, Interrupt, Teach, Pur
g
e
Connectivit
y
: Ethernet, WIFI
Certification: CE, TUV-GS
10800 Valley View Street
Cypress, CA 90630, USA
Tel: 1-714-230-2398
E-mail: oemorders@okinternational.com
Eagle Close, Chandler’s Ford Industrial Estate,
Eastleigh, Hampshire, SO53 4NF, UK.
Tel: +44 2380 489 100
E-mail: europe-orders@okinternational.com
Or visit www.techcon.com
TS550R
[11.4]
290
[3.9]
99
[8.3]
211

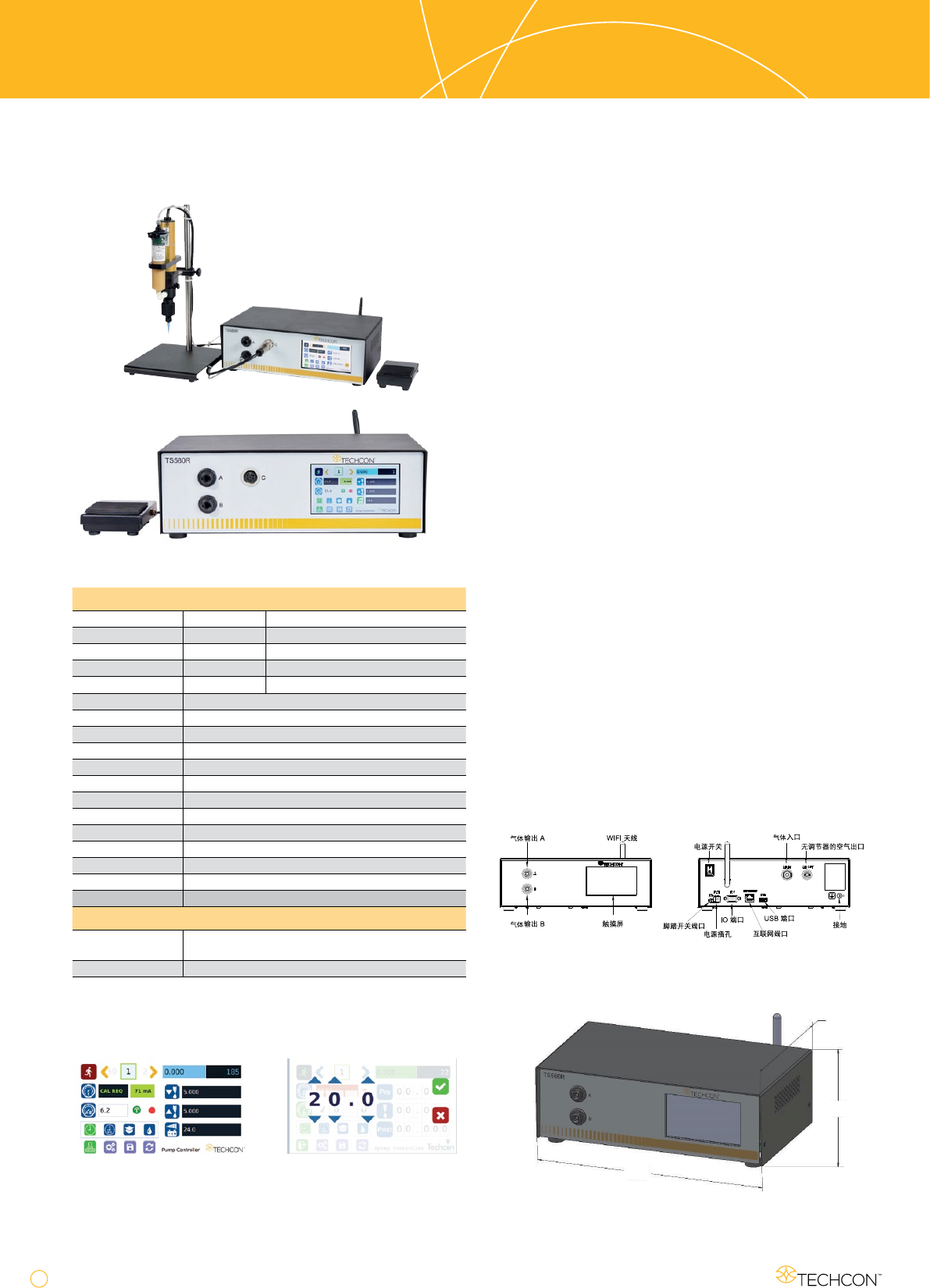

TS500
系列
智能点胶阀控制器
TS500
系列
智能点胶阀控制器
Techcon新型智能点胶阀控制器有：TS550R、
TS560R、TS570R 和 TS580R，用来控制Techcon 全系列精密点
胶阀。由于配有通用电源，新型智能点胶阀控制器完全“即插即用”
，可在世界任何地方直接使用。
我们所有的智能点胶阀控制器都有直观的触摸屏界面，易于设置和操
作。点胶参数可以在触摸屏上直接精确地配置，也可以通过联网选项
远程配置。
智能点胶阀控制器在同类产品中率先配备了以太网和 WiFi 接口，用
户可以配置精确的参数，并在世界任何地方监测和控制点胶过程。此
功能符合工业 4.0 的智能工厂要求。
此外，TS500系列控制器配有数字计时器，确保精确、可重复的喷涂
时间；还配有双显的数字调压器，以实现精确的压力控制。友好的用
户界面提供多达50种可变、顺序或单次点胶编程选项。这些系统具有
用户可编程的“手动”、“定时”点胶周期设置以及用于确定点胶时
间的“示教模式”。
通过 I/O 接口连接器可轻松集成到半自动和自动化设备，该连接器
可用于启动和停止点胶循环，并向主机提供反馈以用于下一个点胶循
环。还包括低压警告功能，有助于保持不间断地点胶。
Part Number: TS560R
Size
(
Imperial
)
: 11.4' W x 8.3'' L x 3.9'' H
Size
(
Metric
)
: 290mm x 211mm x 99mm
Wei
g
ht: 6.8 lb
(
3100
g)
Pressure Ran
g
e: 0 to 100psi
(
0-6.9 bar
)
Displa
y
: Touch Screen
Timin
g
Ran
g
e: 0.008 – 99.9 seconds
Timin
g
Tolerance: +/- 0.001%
Input Volta
g
e: 100 – 240 VAC
C
y
cle Rate: 900/min.
C
y
cle Modes: Timed, Interrupt, Teach, Pur
g
e
Connectivit
y
: Ethernet, WIFI
Certification: CE, TUV-GS
10800 Valley View Street
Cypress, CA 90630, USA
Tel: 1-714-230-2398
E-mail: oemorders@okinternational.com
Eagle Close, Chandler’s Ford Industrial Estate,
Eastleigh, Hampshire, SO53 4NF, UK.
Tel: +44 2380 489 100
E-mail: europe-orders@okinternational.com
Or visit www.techcon.com
TS550R
[11.4]
290
[3.9]
99
[8.3]
211
TS580R - PC 泵控制器
规格
参数 料号 描述
TS550R
智能气动点胶阀控制器
TS560R 智能喷雾阀控制器
TS570R 智能螺杆阀控制器
TS580R 智能 PC 泵控制器
尺寸（英制） 11.4" 宽 x 8.3" 长 x 3.9" 高
尺寸（公制） 290mm x 211mm x 99mm
重量 6.8 lb. (3100g)
压力范围 0-100psi (0-6.9 bar)
显示屏 触摸屏
定时范围 0.008 - 99.9 秒
定时重复精度 +/- 0.001%
输入电压 100 – 240 VAC
点胶循环频率 900 次/分钟
循环模式 定时、中断、示教、手动
联网方式 以太网、WiFi
认证 CE、TUV-GS
附件
流体料筒 控制器可与 TS1254 或 TS1258 压力罐结合使用（请
参阅第 26 页）
点胶针头 适用于所有针头系列。（请参阅第 6 页）
Setup for TS570R
Input voltage controls the motor speed (RPM). Higher input
voltage will increase motor speed and vice versa, lower input
voltage will decrease motor speed. Recommended input voltage
range = 5-24VDC.
•Touch the Input Voltage Icon to enter setup screen
•Touch Up and Down arrow Icon to set desired input voltage
TS570R - 设置屏幕
www.techcon.com
25
TS500
系列
智能点胶阀控制器

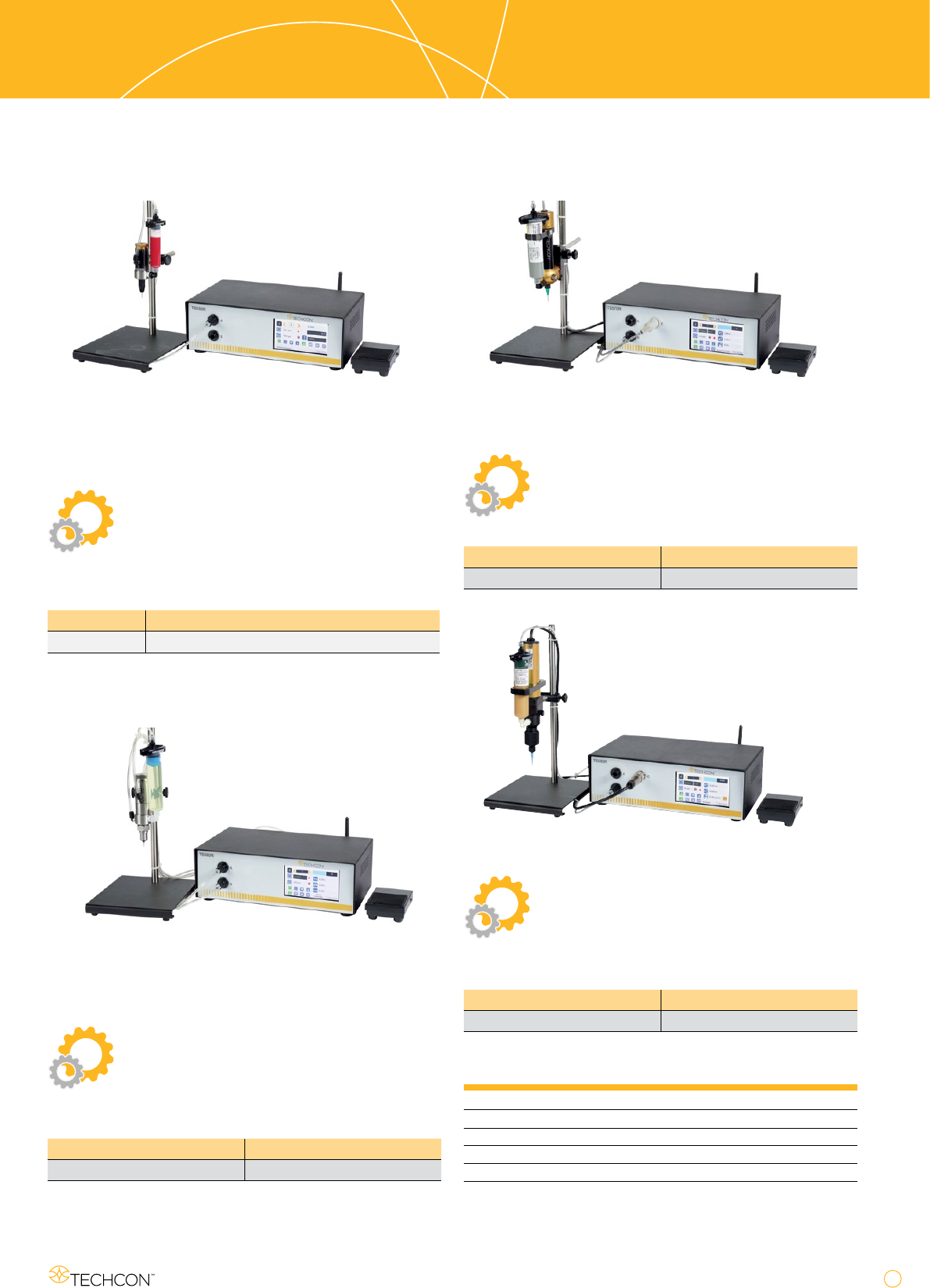

智能点胶阀控制器 - 主要特性
• 触摸屏界面，易于设置和操作
• 工业 4.0 下的“智能工厂”集成
• 适用于全球的通用电源
• 数字压力调节器，用于精确控制
•
数字定时控制，用于可重复输出
TS550R 智能点胶阀控制器能够控制所有 Techcon 气动点胶阀系
列，包括：TS1212 夹管阀、TS941/TS5322 柱塞阀、TS5420/TS5440
针阀和 TS5620/TS5622 隔膜阀。
TS560R 智能喷雾阀控制器能够控制所有 Techcon TS5520 和
TS5540 喷雾阀。
TS570R 智能螺杆阀控制器能够控制所有 Techcon TS5000 和 TS7000
螺杆阀。
TS580R 智能 PC 泵控制器能够控制所有 Techcon TS8100 系列 PC 泵。
典型应用
保形涂层、润滑和标记应用。
典型应用
焊膏点胶、封装和灌封应用。
典型应用
PCBA 组件底部填充、封装和灌封应用、汽车零件
上的润滑剂涂布、焊膏和助焊剂点胶应用。
料号 描述
TS560R 智能喷雾阀控制器
料号 描述
TS570R 智能螺杆阀控制器
料号 描述
TS550R 智能气动点胶阀控制器
典型应用
控制隔膜阀用于粘接应用、控制迷你柱塞阀用于原
位成型胶垫、控制针阀用于精密灌装过程。
料号 描述
TS580R 智能 PC 泵控制器
