www.techcon.com 27 胶阀选用指导 阀的类别 夹紧阀 (TS1212) 针阀 (TS5420) 微量针阀 (TS5440) 小型柱 塞阀 (TS5322) 高压柱 塞阀 (TS941) 隔膜阀 (TS5620) 1 (TS5624DMP) 2 DMP 螺杆阀 (TS5000DMP) 螺杆阀 (TS7000) 喷雾阀 (TS5540) 喷射阀 (TS9000) PC 泵 (TS8100) 微量点 8 u 4 u 8 u u…
26
www.techcon.com

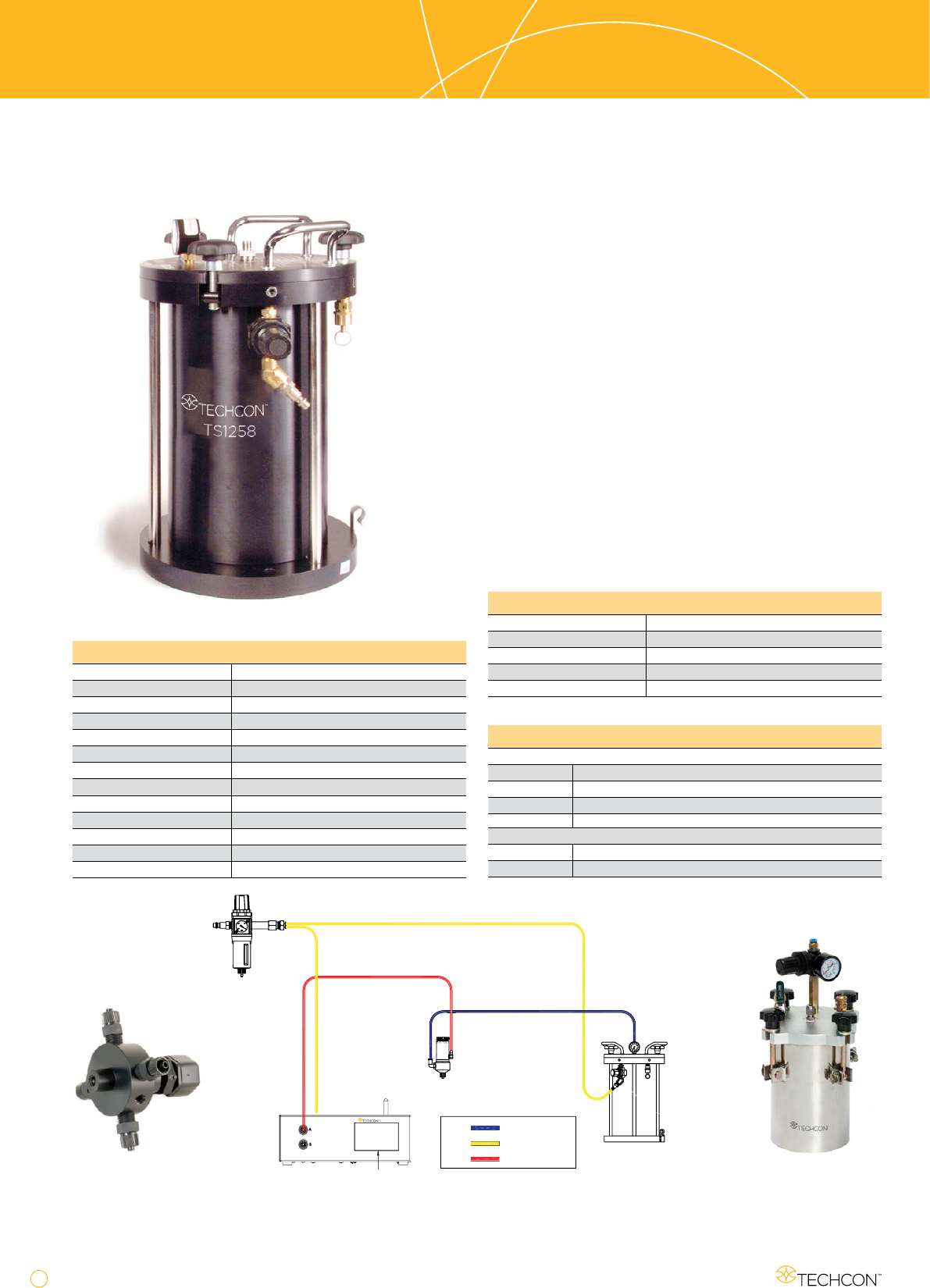

TS1254/1258
压力罐
TS1254 - 压力罐TS918-46 - 四通路接头
TS1258 - 压力罐
规格 - 压力罐
TS1258
尺寸 10" x 15.1" (254 x 383mm)
腔体 6.1" 内径 x 11.0"（155 内径 x 280mm）
重量 21 lb. (9.5 kg)
最大工作压力 100 psi (6.9 bar)
内部容积 5 升
TS1254
尺寸 7.5" x 12.5" (190 x 318mm)
腔体 4.75" 内径 x 6.5"（121 内径 x 165mm）
重量 10.4 lb. (4.7 kg)
最大工作压力 70 psi (4.8 bar)
容量 1.8 升
TS1254/1258
压力罐
压力罐适用于中低粘度流体，包括溶剂、环氧流体、瞬干胶和 UV 材
料等。流体供料管位于压力罐中央，将流体连续地从容器内输送到使
用点。TS1258 压力罐附送 1/4" 软管，TS1254 附送 6mm 软管。若使
用 TS1212 或 TS1201 夹紧阀，需另订 TS1252-4MM 流体管套件。
TS918
四通路接头
TS918-46 四通管接头可将流体精确四等份给四个通道，TS918-46
可与 TS1258 压力罐连接（需要 TS1258-375 管件组和 TS918-46 与
TS1258 一起使用）。TS918-46 由 Delrin
®
材料制成，适用于 UV 流
体。这种四通管接头适用所有 Techcon Systems 的阀。
规格 - TS918-46 四通路接头
尺寸 2.6" x 2.2" (66 x 56mm)
进料口
1/4" NPT（包括外径为 3/8" 的管接头）
出料口
1/8" NPT（包括4个鲁尔锁接头）
最大工作压力 100 psi (6.9 bar)
安装 1/4"-20UNC-2B (x2)
流体管路套件（包括透明和黑色管路）
适用于 TS1258 压力罐
TS1252-4MM
外径为 4mm 的管路（适用于TS1212和TS1201）
TS1258-250 外径为 1/4" 的管路
TS1258-375 外径为 3/8" 的管路
适用于 TS1254 压力罐
TS1252-4MM
外径为 4mm 的管路（适用于TS1212和TS1201）
1254-250PE 外径为 6mm 的 PE 管路
TS550R
TECHCON SYSTEM S
点胶阀
TECHCON SYSTEM S
控制器
TECHCON SYSTEM S
液体供给系统
物料
恒流空气
脉动空气
触摸屏
典型胶阀安装
www.techcon.com
27
胶阀选用指导
阀的类别
夹紧阀
(TS1212)
针阀
(TS5420)
微量针阀
(TS5440)
小型柱
塞阀
(TS5322)
高压柱
塞阀
(TS941)
隔膜阀
(TS5620)
1
(TS5624DMP)
2
DMP螺杆阀
(TS5000DMP)
螺杆阀
(TS7000)
喷雾阀
(TS5540)
喷射阀
(TS9000)
PC 泵
(TS8100)
微量点
8
u
4
u
8
u u u
4 8 4
u
点
4 4 4 4 4 4 4 4 4 8 4 4
线条/线段
4 4 4 4 4 4 4 4 4 8 4 4
灌封和封装
u u u
4 4 4 4 4 4 8 8 4
包装/填充
4 4 4 4 4 4 4
u u
8 8 4
高压
8 8 8 4 4 8 8 8 8 8 8 8
喷雾
8 8 8 8 8 8 8 8 8 4 8 8
喷射
8 8 8 8 8 8 8 8 8 8 4 8
粘度
高
8 8 8 4 4 8 8 4 4 8 4 4
中
8 8
u
4 4 8 8 4 4 8 4 4
低
4 4 4
u u
4 4 8 8 4 4 4
应用
催化剂
4 4 4
u u
4 4 8 8 4 4 4
酒精
4 4 4
u u
4 4 8 8 4
u
4
厌氧胶
4 8 8 8 8 4 4 4 8 8 8
u
焊锡膏
8 8 8 8 8 8 8 8 4 8 8
u
三防喷涂
8
u u u u
4 4 8 8 4
u u
瞬干胶
4 8 8 8 8 4 4 8 8 8 8 8
环氧胶
u u u u u
8
u
4 4 8 4 4
助焊剂（液体）
4 4 4
u u
4 4 8 8 4 4 4
助焊剂（膏状）
8 8 8 4 4 8 8 4 4 8 4 4
油脂
8 8
u
4 4 8 8 4 4 8 4 4
油墨
4 4 4
u u
4 4 8 8 4
u
4
漆
u u
4
u u
4 4 8 8 4 4 4
脱模剂
4 4 4
u u
4 4 8 8 4 8 4
油
4 4 4
u u
4 4 8 8 4 4 4
油漆
4 4 4
u u
4 4 8 8 4 4 4
试剂
u
4 4 8 8 4 4 8 8 4 4 4
RTV 硅胶
8 8 8 4 4 8 8 4 4 8
u
4
阻焊剂
4
u u
4 4 4 4 8 8 8 4 4
焊膏
8 8 8
u u
8 8
u
4 8 8 4
溶剂
4 4 4 8 8 4 4 8 8 4 4 4
双组份胶
4 8 8 8 8 8 4 4 8 8 8 8
UV 胶（液态）
u
8 4
u
8 4 4 8 8 4 4 4
UV 胶（膏状）
8 8 4 4 8 8 8 4 4 8 4 4
厌氧型 UV 固化胶
4 8 8 8 8 4 4 4 8 8 8
u
优秀 -
4 一般 - u 不适用 - 8
1 2
免责声明：胶阀选用指导仅供参考。
请联系 Techcon 应用工程师以获得准确的胶阀建议。
28
www.techcon.com
胶阀使用指导
点胶阀
Techcon Systems 提供各种点胶阀，从简单的手动点胶阀到高速自动化应用所需的精密点胶阀，应有尽有。这些点胶阀包括：
• 用于难处理流体的一次性材料路径胶阀。
• 易于维护，能精确处理各种粘度、流体压力、胶点尺寸的精密点胶阀。
• 用于含高硬度或高粘度填充性材料的高速精密点胶阀。
Techcon Systems 提供的多种胶阀可满足各种点胶需要。对于普通或独特的应用需要，我们推荐客户利用“Techcon 材料测试程序”选择合
适的点胶阀。不同胶阀的特征在下面的表格中列出。
推荐 =
l
胶阀支架系统
胶阀支架系统提高了灵活性和生产效率，用于远程控制点胶。它采用独特的“积木”概念，提
高了不同点胶应用中的通用性。该系统由一个基座、安装杆、支架和杆夹组成。
料号 描述
918-033-000 主支架（底座和支撑杆）
918-000-011 针筒支架，用于 400 系列
918-000-013 TS934/TS941 高压阀支架
918-110-004 1/10 加仑（325 毫升）卡式胶筒支架
918-000-007 2.5 oz. (74ml)、6 oz. (177ml)、8 oz. (237ml) 和 12 oz. (355ml) 胶
筒托架
918-000-039 20 oz. (591ml) 卡式胶筒支架
918-000-012 夹杆组件
918-000-009 6” 无螺纹安装杆
1212-000-008 6” 1/4-20UNC-2B 螺纹安装杆
5620-000-008 4” 10-32 螺纹安装杆
5000-000-005 TS5000DMP/TS7000IMP 安装支架
阀的类型 粘度范围
精密小胶点
（不同粘度范围）
可抛式流体
路径
在线更换润湿
部件
高流量
高供料
压力
侵蚀性材料
研磨性
材料
雾化喷涂
低 中 高 低 中 高
TS1201
l l l l
TS1212
l l l l
TS941
l l l l l l
TS5322
l l l l l l
TS5420
l l l l
TS5440
l l l l l l
TS5540/5520
l l l l
TS5622
l l l l
TS5624DMP
l l l l l
TS5000DMP
l l l l l l l
TS7000
l l l l l l l
TS8100
l l l l l l l l l
TS9000/9200
l l l l l l l l l
粘度等级；低 = 30K Cps 以下；中 = 30K-100K Cps；高 = 100K Cps 以上
