www.techcon.com 29 流体管组件 鲁尔转接头 所有 TSD931 系列接头均为模制件，对溶剂、酸和树脂液具有良好的 化学耐受性。锁定端 可 适配 TSD126 系列软管组件上使用的所有标准 的点胶针头和模制接头。如需完整列表，请与当地代表联系。 压配式接头 & 管路 压配式接头 & 管路可形成牢固的连接并增加流体流动。 点胶 附件 流体管组件 料号 尺寸 连接头 材料 TSD126-118PK 0.100…
28
www.techcon.com

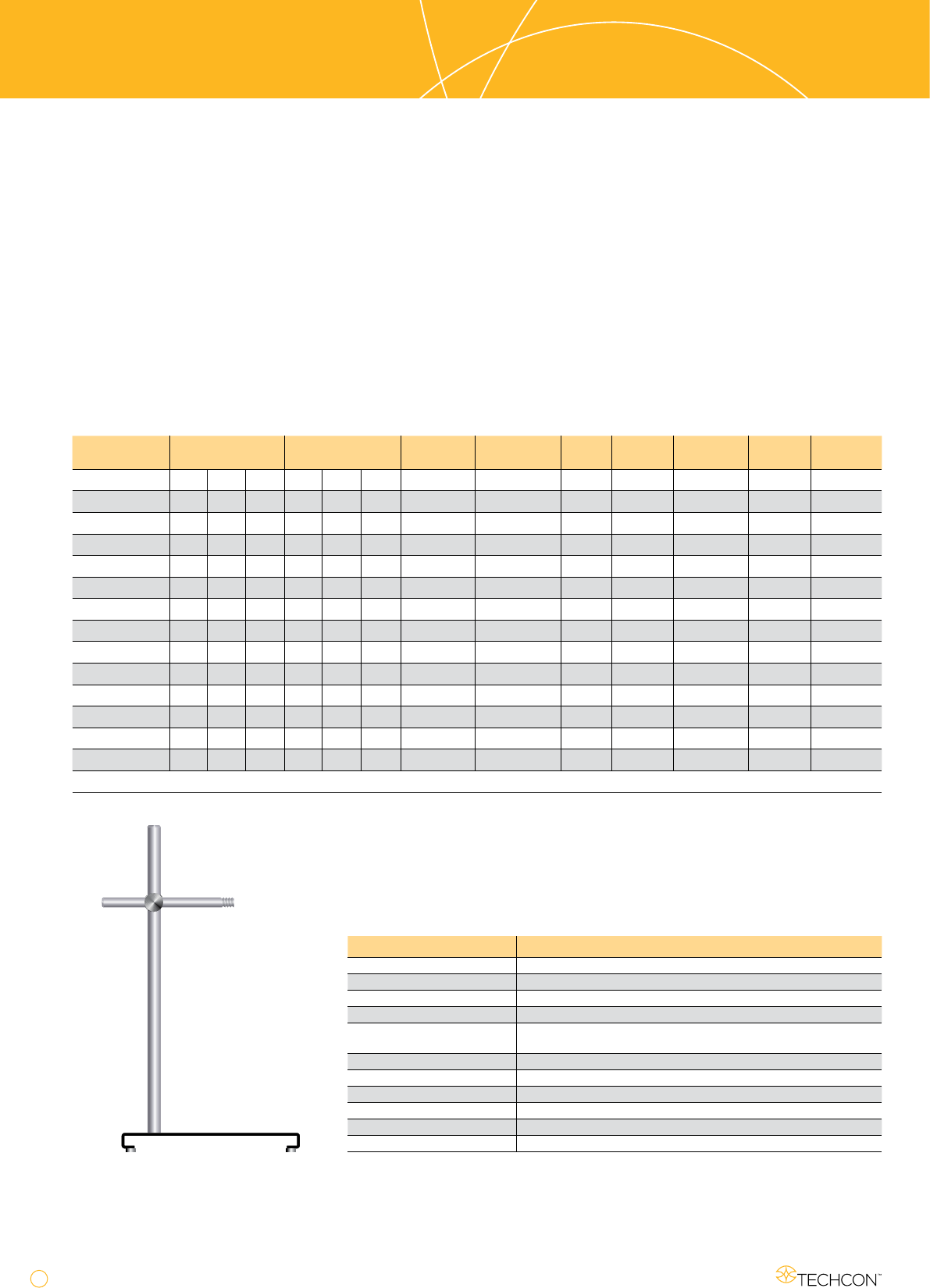

胶阀使用指导
点胶阀
Techcon Systems 提供各种点胶阀，从简单的手动点胶阀到高速自动化应用所需的精密点胶阀，应有尽有。这些点胶阀包括：
• 用于难处理流体的一次性材料路径胶阀。
• 易于维护，能精确处理各种粘度、流体压力、胶点尺寸的精密点胶阀。
• 用于含高硬度或高粘度填充性材料的高速精密点胶阀。
Techcon Systems 提供的多种胶阀可满足各种点胶需要。对于普通或独特的应用需要，我们推荐客户利用“Techcon 材料测试程序”选择合
适的点胶阀。不同胶阀的特征在下面的表格中列出。
推荐 =
l
胶阀支架系统
胶阀支架系统提高了灵活性和生产效率，用于远程控制点胶。它采用独特的“积木”概念，提
高了不同点胶应用中的通用性。该系统由一个基座、安装杆、支架和杆夹组成。
料号 描述
918-033-000 主支架（底座和支撑杆）
918-000-011 针筒支架，用于 400 系列
918-000-013 TS934/TS941 高压阀支架
918-110-004 1/10 加仑（325 毫升）卡式胶筒支架
918-000-007 2.5 oz. (74ml)、6 oz. (177ml)、8 oz. (237ml) 和 12 oz. (355ml) 胶
筒托架
918-000-039 20 oz. (591ml) 卡式胶筒支架
918-000-012 夹杆组件
918-000-009 6” 无螺纹安装杆
1212-000-008 6” 1/4-20UNC-2B 螺纹安装杆
5620-000-008 4” 10-32 螺纹安装杆
5000-000-005 TS5000DMP/TS7000IMP 安装支架
阀的类型 粘度范围
精密小胶点
（不同粘度范围）
可抛式流体
路径
在线更换润湿
部件
高流量
高供料
压力
侵蚀性材料
研磨性
材料
雾化喷涂
低 中 高 低 中 高
TS1201
l l l l
TS1212
l l l l
TS941
l l l l l l
TS5322
l l l l l l
TS5420
l l l l
TS5440
l l l l l l
TS5540/5520
l l l l
TS5622
l l l l
TS5624DMP
l l l l l
TS5000DMP
l l l l l l l
TS7000
l l l l l l l
TS8100
l l l l l l l l l
TS9000/9200
l l l l l l l l l
粘度等级；低 = 30K Cps 以下；中 = 30K-100K Cps；高 = 100K Cps 以上
www.techcon.com
29

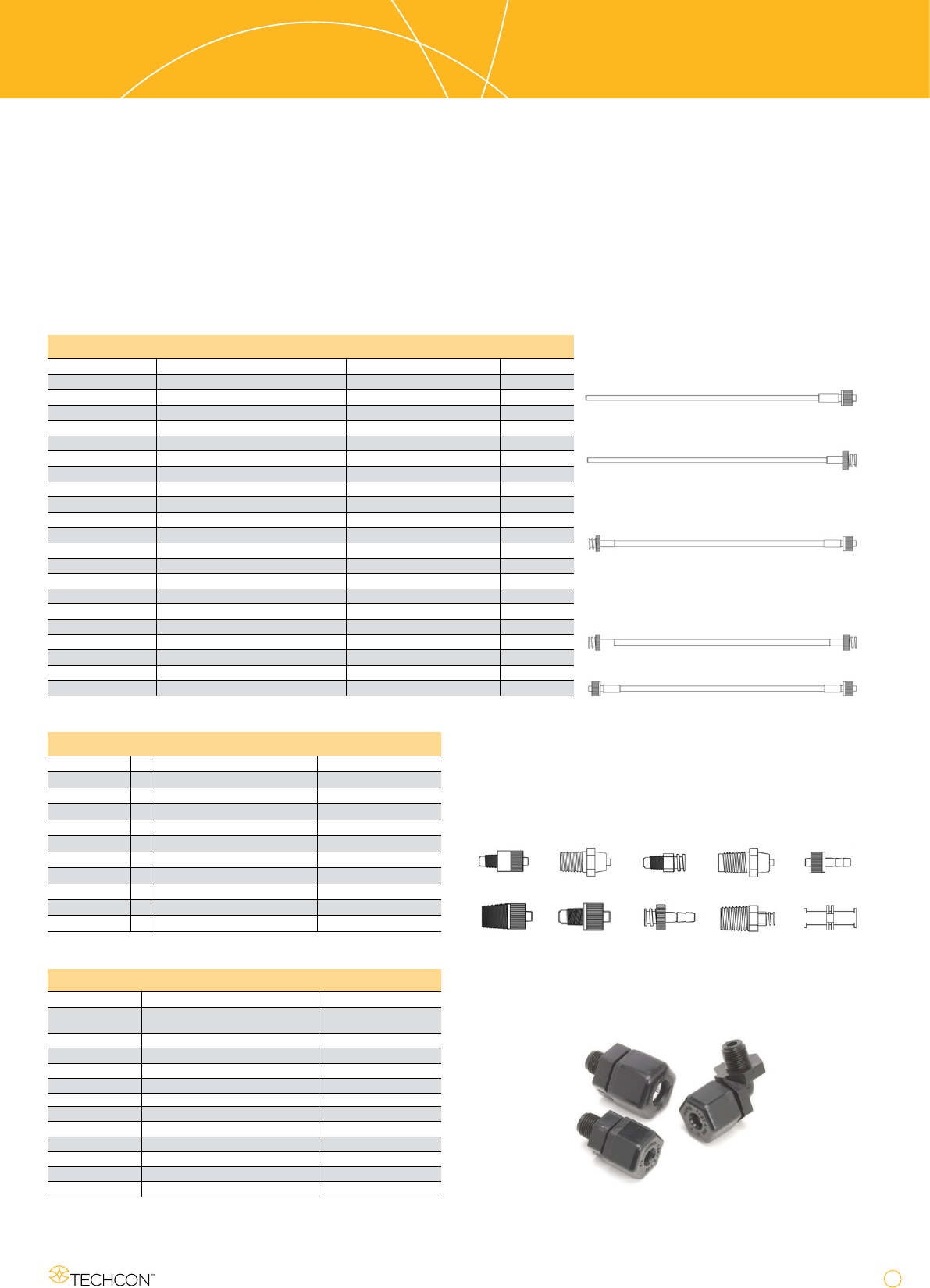

流体管组件
鲁尔转接头
所有 TSD931 系列接头均为模制件，对溶剂、酸和树脂液具有良好的
化学耐受性。锁定端可适配 TSD126 系列软管组件上使用的所有标准
的点胶针头和模制接头。如需完整列表，请与当地代表联系。
压配式接头&管路
压配式接头&管路可形成牢固的连接并增加流体流动。
点胶
附件
流体管组件
料号 尺寸 连接头 材料
TSD126-118PK
0.100" (2.54mm) x 18" (457mm)
凸型鲁尔/开放 透明色PE
TSD126-124PK
0.100" (2.54mm) x 24" (610mm)
凸型鲁尔/开放 透明色PE
TSD126-136PK
0.100" (2.54mm) x 36" (914mm)
凸型鲁尔/开放 透明色PE
TSD126-218PK
0.100" (2.54mm) x 18" (457mm)
凹型鲁尔/开放 透明色PE
TSD126-224PK
0.100" (2.54mm) x 24" (610mm)
凹型鲁尔/开放 透明色PE
TSD126-236PK
0.100" (2.54mm) x 36" (914mm)
凹型鲁尔/开放 透明色PE
TSD126-318PK
0.100" (2.54mm) x 18" (457mm)
凸型鲁尔/凹型鲁尔 透明色PE
TSD126-318BPK
0.100" (2.54mm) x 18" (457mm)
凸型鲁尔/凹型鲁尔 黑色 PE
TSD126-324PK
0.100" (2.54mm) x 24" (610mm)
凸型鲁尔/凹型鲁尔 透明色PE
TSD126-324BPK
0.100" (2.54mm) x 24" (610mm)
凸型鲁尔/凹型鲁尔 黑色 PE
TSD126-336PK
0.100" (2.54mm) x 36" (914mm)
凸型鲁尔/凹型鲁尔 透明色PE
TSD126-336BPK
0.100" (2.54mm) x 36" (914mm)
凸型鲁尔/凹型鲁尔 黑色 PE
TSD126-360BPK
0.100" (2.54mm) x 60" (1524mm)
凸型鲁尔/凹型鲁尔 黑色 PE
TSD126-418PK
0.100" (2.54mm) x 18" (457mm)
凹型鲁尔/凹型鲁尔 透明色PE
TSD126-424PK
0.100" (2.54mm) x 24" (610mm)
凹型鲁尔/凹型鲁尔 透明色PE
TSD126-436PK
0.100" (2.54mm) x 36" (914mm)
凹型鲁尔/凹型鲁尔 透明色PE
TSD126-524PK
0.100" (2.54mm) x 24" (610mm)
凸型鲁尔/凸型鲁尔 透明色PE
鲁尔转接头
料号 描述 材料
TSD931-5 1
凸型旋锁接口至 5/16"-28
白色乙缩醛
TSD931-6 2
凸型旋锁接口至 1/8" NPT
白色乙缩醛
TSD931-7 3
凸型旋锁接口至 1/4" NPT
白色聚丙烯
TSD931-8 4
凸型旋锁接口至 1/4"-32
白色乙缩醛
TSD931-9 5
凹型旋锁接口至 1/4"-32
白色乙缩醛
TSD931-13 6
凹型旋锁接口至软管倒钩接头
白色乙缩醛
TSD931-14 7
凸型旋锁接口至 1/4" NPT
黑色聚丙烯
TSD931-15 8
凹型旋锁接口至 1/4" NPT
黑色尼龙/乙缩醛
TSD931-17 9
凸型旋锁接口至软管倒钩接头
白色乙缩醛
TSD931-28 10
凹型旋锁接口至凹型旋锁接口
原色聚丙烯
压配式接头&管路
料号 描述 材料
TSD1003-16
1/8" NPT 至 1/4" 外径气管，90°
接头
黑色聚丙烯
TSD1002-17
1/8" NPT 至 3/8" 外径气管接头
黑色聚丙烯
TSD1002-18
1/8" NPT 至 1/4" 外径气管接头
黑色聚丙烯
TSD1002-38
1/4" NPT 至 1/4" 外径气管接头
黑色聚丙烯
TSD1566-5
1/4" NPT 至 3/8" 外径气管接头
黑色聚丙烯
TSD1099-22
3/8" 外径 x 1/4" 内径气路
黑色聚乙烯
TSD1099-23
3/8" 外径 x 1/4" 内径气路
透明聚乙烯
TSD1099-24
1/4" 外径 x 1/8" 内径气路
透明聚乙烯
TSD1099-25
1/4" 外径 x 1/8" 内径气路
黑色聚乙烯
TSD1099-45
6mm 外径 x 4mm 内径气路
透明聚乙烯
TSD1099-46
6mm 外径 x 4mm 内径气路
黑色聚乙烯
1 3 5 7 9
2 4 6 8 10
流体管组件
每个 PE 管组件提供一头或两头的模压鲁尔接头。该组件可用于其他标准鲁尔接头连接，承受的最大工作压力为 100 psi。
30
www.techcon.com

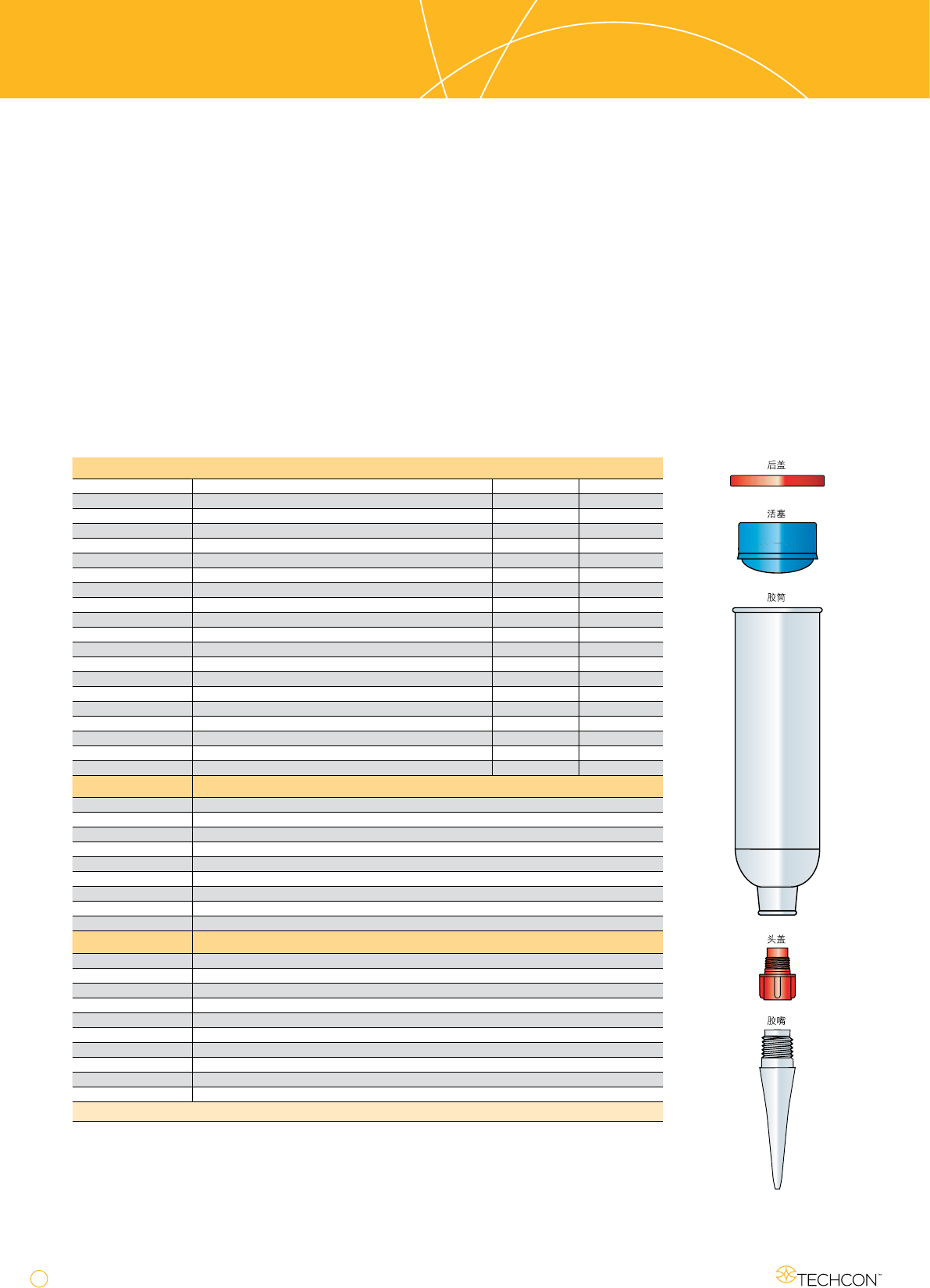

卡式料筒
和附件
卡式料筒
和附件
这些可靠的、高质量的产品专门用在苛刻的制造环境中，并持续改进，以满足这个充满挑战的领域的要求。
一次性塑料胶筒和喷嘴提供了一种清洁、高效、低成本的方法，可以满足所有类型的生产要求。活塞的刮刀设计可以彻底清洁胶筒的内壁。胶筒两端的后
盖和头塞，使该产品成为预包装材料、预混合及冷冻产品的理想选择。
卡式料筒
卡式料筒有 2.5、6、8、12 和 20 盎司以及 1/10 加仑规格。每种尺寸均可用于手动或装有气动点胶工具的设备以及手持式点胶工具。卡式胶筒由高密度或
低密度聚乙烯制成。客户可定制颜色。提供大包装。
卡式料筒
料号 描述 长度 (in./mm) 直径 (in./mm)
TS25C-500 2.5 oz. (74ml) 透明色， HDPE 4.00/101.6 1.59/40.4
TS25C-LD-500 2.5 oz. (74ml) 透明色， LDPE 4.00/101.6 1.59/40.4
TS60C-500 6 oz. (177ml) 透明色， HDPE 7.11/180.6 1.59/40.4
TS60C-BLACK-500 6 oz. (177ml) 黑色 HDPE 7.11/180.6 1.59/40.4
TS60C-LD-500 6 oz. (177ml) 透明色， LDPE 7.11/180.6 1.59/40.4
TS80C-250 8 oz. (237ml) 透明色， HDPE 8.92/226.6 1.59/40.4
TS80C-LD-250 8 oz. (237ml) 透明色， LDPE 8.92/226.6 1.59/40.4
TS120C-250 12 oz. (355ml) 透明色，HDPE 12.34/313.4 1.59/40.4
TS120C-BLACK-250 12 oz. (355ml) 黑色 HDPE 12.34/313.4 1.59/40.4
TS120C-LD-250 12 oz. (355ml) 透明色， LDPE 12.34/313.4 1.59/40.4
TS110C-250 1/10 加仑 (325ml) 透明色， HDPE 8.99/228.3 1.85/47.0
TS110C-LD-250 1/10 加仑 (325ml) 透明色， LDPE 8.99/228.3 1.85/47.0
TS20C-100 20 oz. (591ml) 透明色， HDPE 10.3/254.8 2.57/65.3
TS20C-BLACK-100 20 oz. (591ml) 黑色 HDPE 10.3/254.8 2.57/65.3
活塞
刮刀活塞包括一个前边缘刮刀，提供大包装。
料号 描述
TS1P-SR-1000 2.5、6、8、12 oz.，蓝色刮刀 LDPE
TS1PB-SR-1000 2.5、6、8、12 oz.，黑色刮刀 LDPE
TS1WP-1000 2.5、6、8、12 oz.，透明色，加长刮刀 LDPE
TS3WP-MD-1000 2.5、6、8、12 oz.，透明色，短款刮刀 MDPE
TS2PW-1000 1/10 加仑白色加长刮刀 LDPE，带 EVA
TS2P-BLACK-1000 1/10 加仑黑色刮刀 LDPE
TS20P-100 20 oz. 白色刮刀 MDPE
TS20PLD-100 20 oz. 透明色，刮刀 LDPE
后盖
后盖和头塞用于胶筒尾部和顶部密封，提供大包装
料号 描述
TS2C-1000 2.5、6、8、12 oz. 红色 LDPE 后盖
TS4C-1000 1/10 加仑红色 LDPE 后盖
TS6C-1000 20 oz. 红色 LDPE 后盖
TS3P-1000 红色螺纹密封三角形 PE 头盖
TS4P-1000 红色螺纹密封方形 PE 头盖
TS5P-1000 红色扣入式密封三角形PE头盖
TS6P-BLACK-1000 螺纹式黑色 PE 头盖
TS6P-RED-1000 螺纹式红色 PE 头盖
TS9X-1000 扣入式红色 PE 头盖
LD = 低密度，HD = 高密度，EVA = 乙烯醋酸乙烯酯，MD = 中密度，PE = 聚乙烯
