www.techcon.com
35
Techk i t

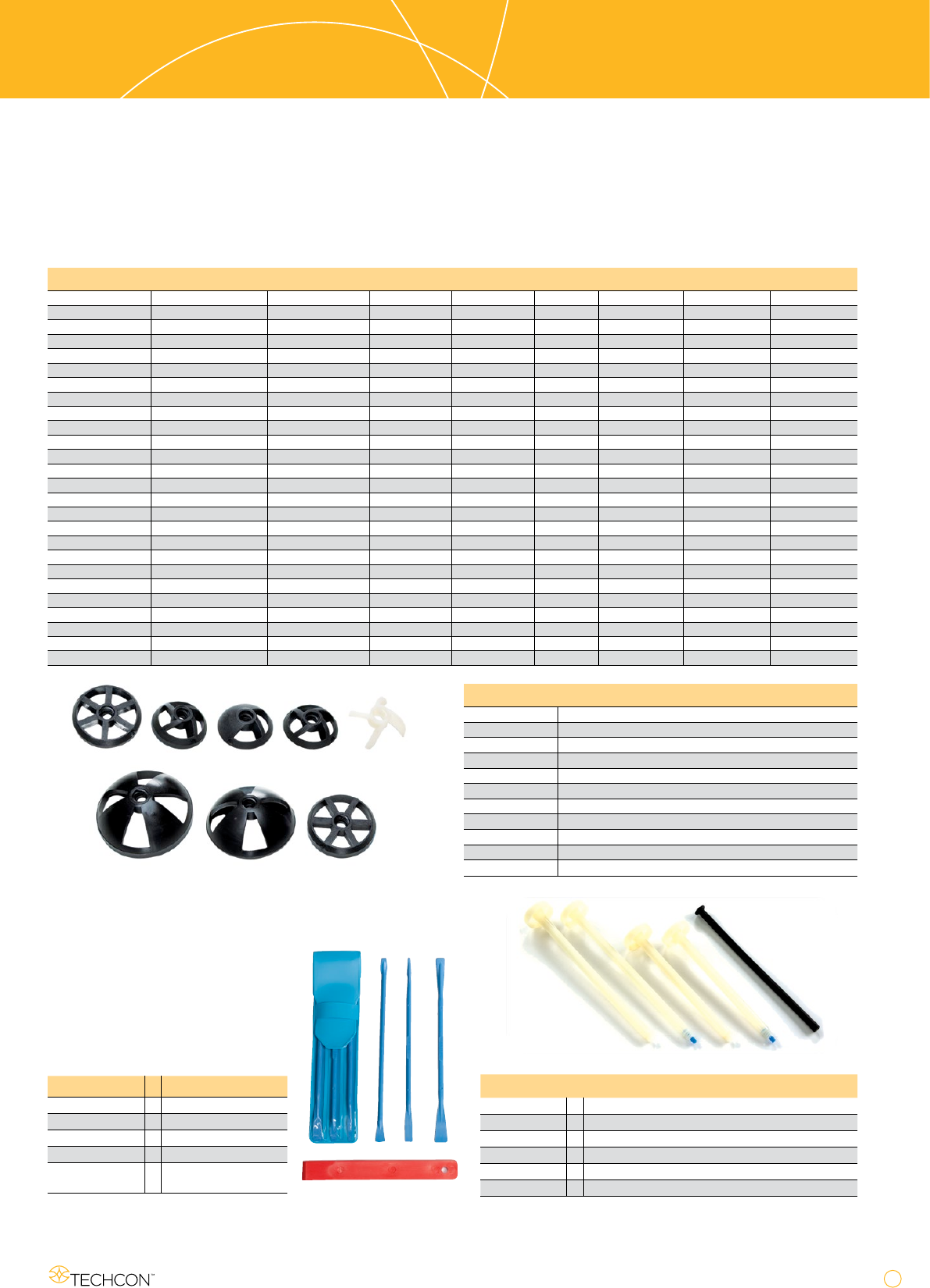

Techkit 组件
Techk it
组件
110-350 600-300 600-330 600-310 600-200
600-360 600-370 110-340
密封胶刮铲工具
Techcon Systems 塑料刮刀是平滑多余
密封胶或其他胶材的理想工具。这些塑料
刮铲工具通过了航空航天认证，可有效防
止对易损表面造成损伤。铲刀是尼龙材
质，平滑刮刀是 Celcon 材质。
混合头
料号 描述
110-340 1/10 gal. (325ml) 混合头
110-350 1/10 gal. (325ml) 带薄片混合头
600-200 开放混合头
600-300 轮状混合头
600-310 带薄片轮状混合头
600-320 半封闭环状混合头
600-330 带封闭环状混合头
600-360 20 oz. (591ml) 轮状混合头
600-370 20 oz. (591ml) 带薄片轮状混合头
600-380 20 oz. (591ml) 轮式混合头
完整 Techk it
料号 尺寸 类型 胶筒 活塞 头盖 混合头 混合杆 实心推杆
110-80 1/10 gal. (325ml) 注入式 TS110C TS2PW TS4C 110-340 810-100A 600-080
110-81 1/10 gal. (325ml) 隔断式 TS110C TS2PW TS4C 110-350 800-100
110-81T 1/10 gal. (325ml) 贴带隔断式 TS110C TS2PW TS4C 110-350 800-100
250-60 2 1/2 oz. (74ml) 注入式 TS25C TS1WP TS2C 600-200 610-100A 600-080
250-61 2 1/2 oz. (74ml) 隔断式 TS25C TS1WP TS2C 600-310 600-100
250-61T 2 1/2 oz. (74ml) 贴带隔断式 TS25C TS1WP TS2C 600-310 610-100
250-80 2 1/2 oz. (74ml) 注入式 TS25C TS1WP TS2C 600-200 810-100A 600-080
250-81 2 1/2 oz. (74ml) 隔断式 TS25C TS1WP TS2C 600-310 800-100
250-81T 2 1/2 oz. (74ml) 贴带隔断式 TS25C TS1WP TS2C 600-310 800-100
600-60 6 oz. (177ml) 注入式 TS60C TS1WP TS2C 600-200 610-100A 600-080
600-61 6 oz. (177ml) 隔断式 TS60C TS1WP TS2C 600-310 600-100
600-61T 6 oz. (177ml) 贴带隔断式 TS60C TS1WP TS2C 600-310 600-100
600-80 6 oz. (177ml) 注入式 TS60C TS1WP TS2C 600-200 810-100A 600-080
600-81 6 oz. (177ml) 隔断式 TS60C TS1WP TS2C 600-310 800-100
600-81T 6 oz. (177ml) 贴带隔断式 TS60C TS1WP TS2C 600-310 800-100
800-80 8 oz. (237ml) 注入式 TS80C TS1WP TS2C 600-200 810-100A 600-080
800-81 8 oz. (237ml) 隔断式 TS80C TS1WP TS2C 600-310 800-100
800-81T 8 oz. (237ml) 贴带隔断式 TS80C TS1WP TS2C 600-310 800-100
200-80 20 oz. (591ml) 注入式 TS20C TS20P TS6C 600-360 810-100A 600-080
200-81 20 oz. (591ml) 隔断式 TS20C TS20P TS6C 600-370 800-100
200-81T 20 oz. (591ml) 贴带隔断式 TS20C TS20P TS6C 600-370 800-100
料号 描述
1275-000-001 4 刮刀，大号
1275-000-002 3 刮刀，中号
1275-000-003 2 刮刀，小号
TS1275-KP 1 刮刀套件
TS1275-4 5 平滑刮刀，红色
Celcon
®
混合杆
料号 描述
600-080 1 8” (203.2mm) 推杆
600-100 2 6” (152.4mm) 插入式混合杆
610-100A 3 6” 带活塞阀式混合杆
800-100 4 8” (203.2mm) 插入式混合杆
810-100A 5 8” 带活塞阀式混合杆
1 2 3 4
5
4 5 2 3 1
36
www.techcon.com
点胶指南
时间-压力点胶
点胶指南
时间-压力点胶
时间压力点胶是目前最常见的点胶方式。它的普及源于对工艺控制的
需要，以及采用无需清洗的一次性点胶容器进行点胶。
我们的时间-压力点胶机经一定时间一定压力作用到与填充的针筒
内。控制气压使材料从针筒头部输出，通过针头输出到应用表面上。
胶点尺寸表
胶点直径 胶点体积 胶点尺寸
（实际）
0.010" (0.25mm) 0.0000043 cc
0.020" (0.51mm) 0.00003 cc
0.030" (0.76mm) 0.0001 cc
0.040" (1.02mm) 0.0003 cc
0.050" (1.27mm) 0.0005 cc
0.060" (1.52mm) 0.0009 cc
0.070" (1.78mm) 0.0015 cc
0.080" (2.03mm) 0.0022 cc
0.090" (2.29mm) 0.0031 cc
0.100" (2.54mm) 0.0043 cc
粘度表
材料 粘度（厘泊）
水 1
牛奶 3
蓖麻油 1000
汁 5000
蜂蜜 10000
巧克力糖浆 25000
番茄酱 50000
酸奶油 100000
花生酱 250000
酥油 1200000
点胶基本准则
• 小尺寸点 = 小针头、低流体压力、短点胶时间
• 大尺寸点 = 大针头、高流体压力、长点胶时间
• 低粘度流体 = 小针头、低流体压力、根据需
要调节时间
• 高粘度流体 = 大针头（建议TT锥形针
头、高流体压力、根据需要调节时间
• 点胶装置与工件表面成 45° 角
• 针头接近工作表面时启动点胶，在点胶周
期结束前保持点胶装置位置不变
• 如果需要真空“回吸”，用恰到好处的真空吸住
针头内的流体。过度真空流体内会吸入空气，也
可能将流体吸入到点胶机内。
影响点胶的因素
• 压力：增加流体压力可增大胶点尺寸，反之亦然
• 时间：延长点胶时间可增大胶点尺寸，反之亦然
• 针头尺寸：较大内径的针头输出大胶点尺寸
www.techcon.com
37
胶阀剖面图
各类胶阀剖面图
TS5620
隔膜阀
TS941
高压柱塞阀
TS5322
小型柱塞阀
TS8100
PC 泵
TS5540
喷雾阀
TS7000-DCX
IMP 螺杆阀
TS5000DMP-DCX
螺杆阀
TS5440
微量针阀
TS5420
针阀
