全自动视觉印刷机AES
正 实 技 术 规 格 书 全 自 动 视 觉 印 刷 机 F u l l y A u t o m a t i c V i s u a l P r i n t e r T e c h n i c a l S p e c i f i c a t i o n s A S E全 自 动 视 觉 印 刷 机 能 完 美 满 足0 2 0 1 ， 0 . 2 5 P i c h等 密 间 距 ， 高 精 度 要 求 工 艺。 A S E f ul…
正实
技术规格书

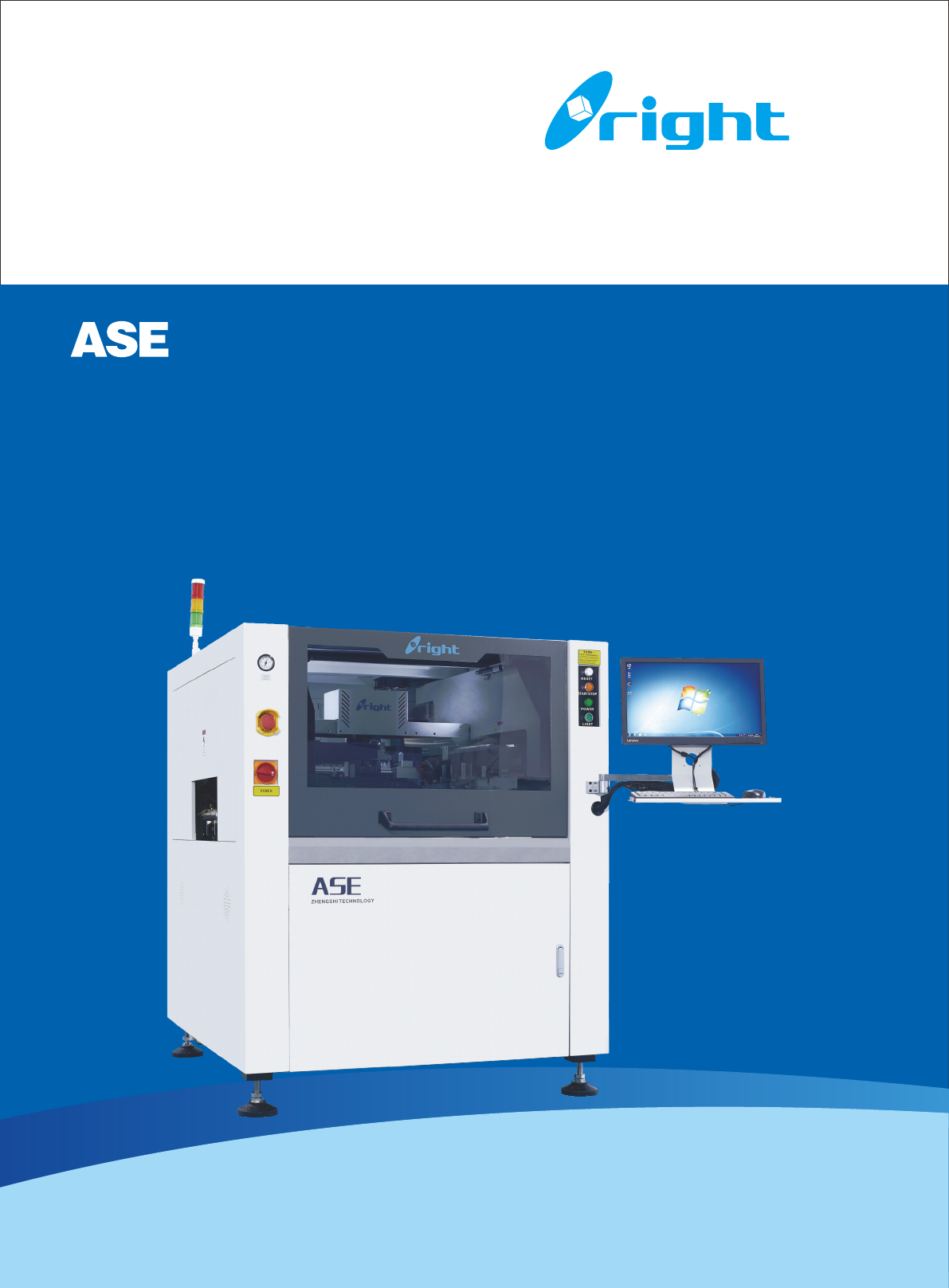

全自动视觉印刷机
Fully Automatic Visual Printer
Technical Specifications
ASE全自动视觉印刷机能完美满足0201，0.25Pich等密间距，高精度要求工艺。
ASE fully automatic visual printing function perfectly meets the process
requirements of equal density spacing of 0201, 0.25 Pich, and high precision.
全自动视觉印刷机 Fully Automatic Visual Printer
正实
技术参数 Technical Parameter
网框尺寸 Screen Frames
最小尺寸
PCB Min Size
最大尺寸
PCB Max Size
厚度
PCB Thickness
翘曲量
PCB Warpage
PCB板边缘间隙
PCB Board Edge Clearance
过板高度
Board Height
传送高度
Transport Height
传送方向
Transport Direction
运输速度
Transport Speed
运输方式
Transport Mode
PCB支撑方式
PCB Support System
脱模距离
Release Distance
印刷模式
Printing Mode
印刷速度
Printing Speed
印刷压力
Printing Pressure
最小尺寸
Min Size
最大尺寸
Max Size
厚度
Thickness
最大PCB板重量
Maximum PCB Board Weight
脱模速度
Release Speed
PCB板参数 PCB Board Parameters
印刷参数 Printing Parameters
深圳正实自动化设备有限公司
Shenzhen right automation equipment Co.Ltd.
刮刀类型
Squeegee Type
50×50mm
400×340mm（510×340mm选项）
0.4～6mm
<1%
2.5mm
900±40mm
左-右；右-左；同进同出
Left-Right；Right-Left；In and out the same
370*370mm
737*737mm
20-40mm
25mm超出特制项pin
分段控制，1500mm/s(Max)
Segment control, 1500mm/s(Max)
磁性顶针
Magnetic Pin
等高块
Support Block
手动调节顶升平台
Manual Up-down table
4kg
10~200mm/sec
0.5~20Kg
单或双刮刀印刷
Single or double squeegee printing
0~20mm
0~20mm/sec
胶刮刀/钢刮刀（角度45°/55°/60°)
Rubber squeegee/Steel squeegee (Angle 45°/55°/60°)
分三段脱模
Three stage demolding
脱模方式
Snap-Mode
一段式运输轨道
One section transportation track
正实
全自动视觉印刷机 Fully Automatic Visual Printer
深圳正实自动化设备有限公司
Shenzhen right automation equipment Co.Ltd.
重复定位精度
Repeat Position Accuracy
印刷精度
Printing Accuracy
印刷周期(不含清洗)
Cycle Time(Excluding Cleaning)
换线时间
Changeover Time
印刷周期(含清洗)
Cycle Time(Including Cleaning)
清洗纸用量
Cleaning Paper Consumption
清洗行程
Cleaning Stroke
清洗位置
Cleaning Position
清洗速度
Cleaning Speed
清洗液用量
Cleaning Fluid Consumption
影像视域
CCD FOV
相机类型
Camera Type
摄像系统
Camera System
基准点类型
Fiducial Mark Types
Mark尺寸
Mark size
取像CT(流光)
Camera Cycle Time
防呆点数量
Stay Away Number
2D检测
2D Detection
Mark数量
Mark Number
5Min
喷淋式清洗系统
Spraying cleaning system
依据PCB板长宽自动生成
Automatic generation
10~200mm/sec
自动生成，手动可调
Auto&Manually adjustable
自动生成，手动可调
Auto&Manually adjustable
10*8mm
130万像素数字相机
1.30 megapixel digital camera
焊盘、异形、开孔
Pad、profile、hole
标准形状基准点
Standard Fiducial Mark Shape
0.1~6mm
150ms
Max：1pcs
检测少锡/漏印/连锡
Detect low tin/missing print/continuous tin
Max：4pcs
±0.01mm
±0.025mm
14s
7s
干擦、湿擦、真空三种模式
Dry wipe, wet wipe, vacuum three modes
几何匹配、上下成像视觉
Geometric matching, up and down imaging vision
后置清洗
Post cleaning
□方形，○圆形，△三角形，◇菱形， 十字形、焊盘、开孔
□square, ○circle, △ triangle,◇ diamond shaped， ten cross,
welding, opening
清洗参数 Cleaning Parameters
印刷精度 Printing Accuracy
影像参数 Image Parameters
清洗方式
Cleaning Method
