正 实 全 自 动 视 觉 印 刷 机 F u l l y A u t o m a t i c V i s u a l P r i n t e r 主 供 电 源 M a i n Po we r Su pp ly A C : 22 0± 10 v； 50 /6 0H z， 2. 5K W 具有 稳定 电流 、电 源 w i t h st ab le c ur re nt a nd p ow er s up pl y 插 头 类 型 P …
正实
全自动视觉印刷机 Fully Automatic Visual Printer
深圳正实自动化设备有限公司
Shenzhen right automation equipment Co.Ltd.
重复定位精度
Repeat Position Accuracy
印刷精度
Printing Accuracy
印刷周期(不含清洗)
Cycle Time(Excluding Cleaning)
换线时间
Changeover Time
印刷周期(含清洗)
Cycle Time(Including Cleaning)
清洗纸用量
Cleaning Paper Consumption
清洗行程
Cleaning Stroke
清洗位置
Cleaning Position
清洗速度
Cleaning Speed
清洗液用量
Cleaning Fluid Consumption
影像视域
CCD FOV
相机类型
Camera Type
摄像系统
Camera System
基准点类型
Fiducial Mark Types
Mark尺寸
Mark size
取像CT(流光)
Camera Cycle Time
防呆点数量
Stay Away Number
2D检测
2D Detection
Mark数量
Mark Number
5Min
喷淋式清洗系统
Spraying cleaning system
依据PCB板长宽自动生成
Automatic generation
10~200mm/sec
自动生成，手动可调
Auto&Manually adjustable
自动生成，手动可调
Auto&Manually adjustable
10*8mm
130万像素数字相机
1.30 megapixel digital camera
焊盘、异形、开孔
Pad、profile、hole
标准形状基准点
Standard Fiducial Mark Shape
0.1~6mm
150ms
Max：1pcs
检测少锡/漏印/连锡
Detect low tin/missing print/continuous tin
Max：4pcs
±0.01mm
±0.025mm
14s
7s
干擦、湿擦、真空三种模式
Dry wipe, wet wipe, vacuum three modes
几何匹配、上下成像视觉
Geometric matching, up and down imaging vision
后置清洗
Post cleaning
□方形，○圆形，△三角形，◇菱形， 十字形、焊盘、开孔
□square, ○circle, △ triangle,◇ diamond shaped， ten cross,
welding, opening
清洗参数 Cleaning Parameters
印刷精度 Printing Accuracy
影像参数 Image Parameters
清洗方式
Cleaning Method
使用空气
Air Required
耗气量
Air Consumption
工作环境温度
Working Temperature
工作环境湿度
Working Environment Humidity
电源
Power Input
控制方法
Control Method
机器重量
Machine Weight
机器外形尺寸
Machine Dimensions
正实
安全控制
Safely Control
权限设定
Permission Setting
智能UI
Smart UI
功能配置 Function Configuration
全自动视觉印刷机 Fully Automatic Visual Printer
深圳正实自动化设备有限公司
Shenzhen right automation equipment Co.Ltd.
PC Control
Approx：1000Kg
30%~60%
开门停机，异常报警
Door open to stop, abnormal alarm
全新界面，快捷键操作
Brand new interface, shortcut key operation
可自由设定，对操作员、技术员、工程师设定权限划分
It can be freely set, and the authority division of operators,
technicians and engineers can be set
4-6Kgf/cm²
约5L/min
-20℃~+45℃
AC：220±10%，50/60HZ 2.5KW
1220(L) x 1375(W) x 1500(H)
设备参数 Equipment Parameters
正实
全自动视觉印刷机 Fully Automatic Visual Printer
主供电源
Main Power Supply
AC:220±10v；50/60Hz，2.5KW 具有稳定电流、电源
with stable current and power supply
插头类型
Plug Type
英制SS145（13A）
English SS145 (13A)
安装设备现场配套 Installation equipment on-site matching
机器重量
Machine Weight
1000Kg
设备需单独拉接地线接地
The equipment needs to be grounded separately by pulling a grounding wire
稳定气压，4.0-6gf/cm²工业气源，气管直经8mm / Stable air pressure,
4.0-6gf/cm² industrial gas source, with a straight airway diameter of 8mm
主供气源
Main Air Supply Source
30%~60%
-20 ~45℃ ℃
ESD接地静电防护
ESD grounding electrostatic protection
静电防护
Electrostatic Protection
设备使用环境 Equipment usage environment
Ground Wire
工作环境温度
Working Temperature
工作环境湿度
Working Environment Humidity
深圳正实自动化设备有限公司
Shenzhen right automation equipment Co.Ltd.

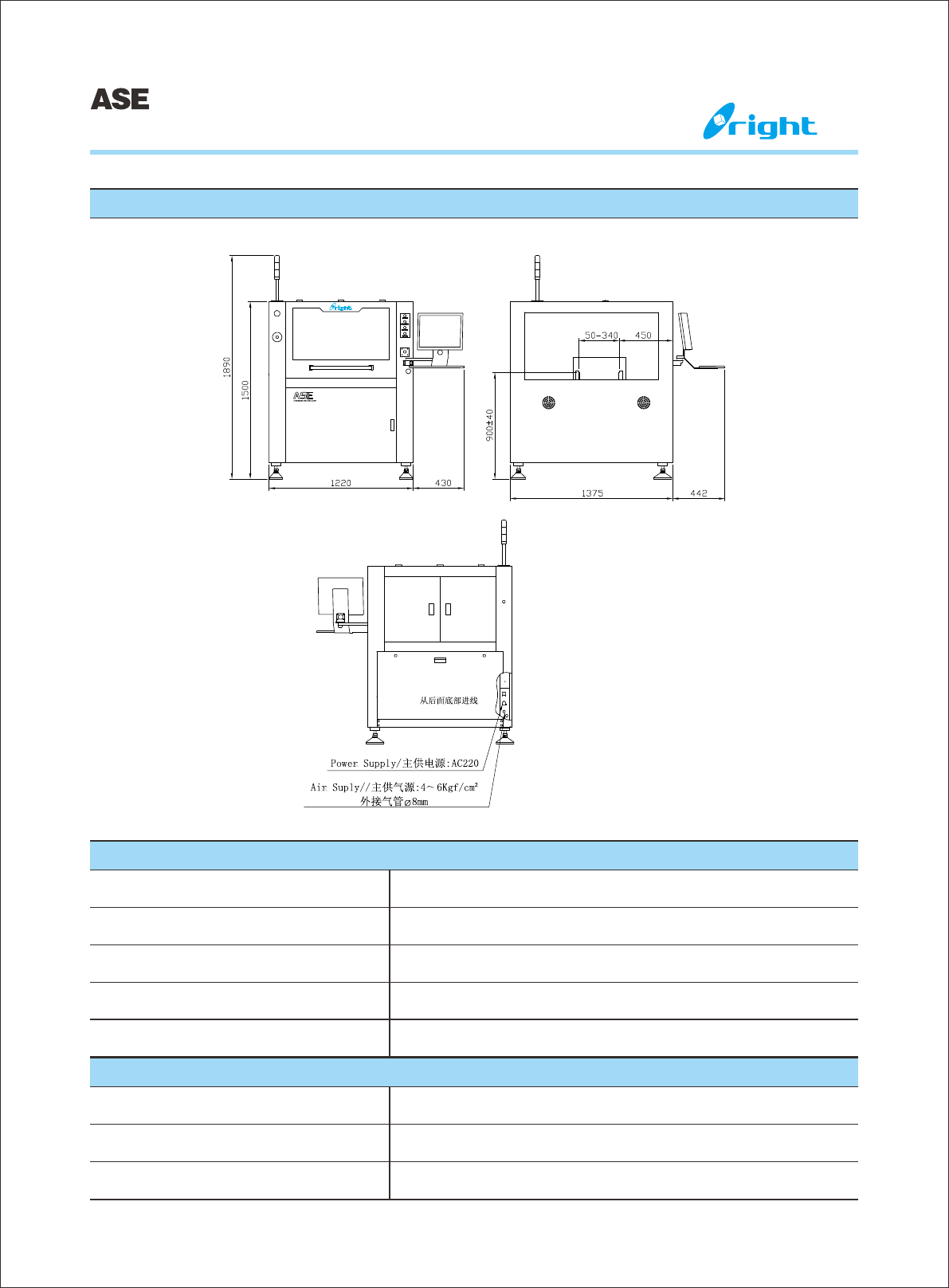

外观尺寸图 Appearance Size Chart
