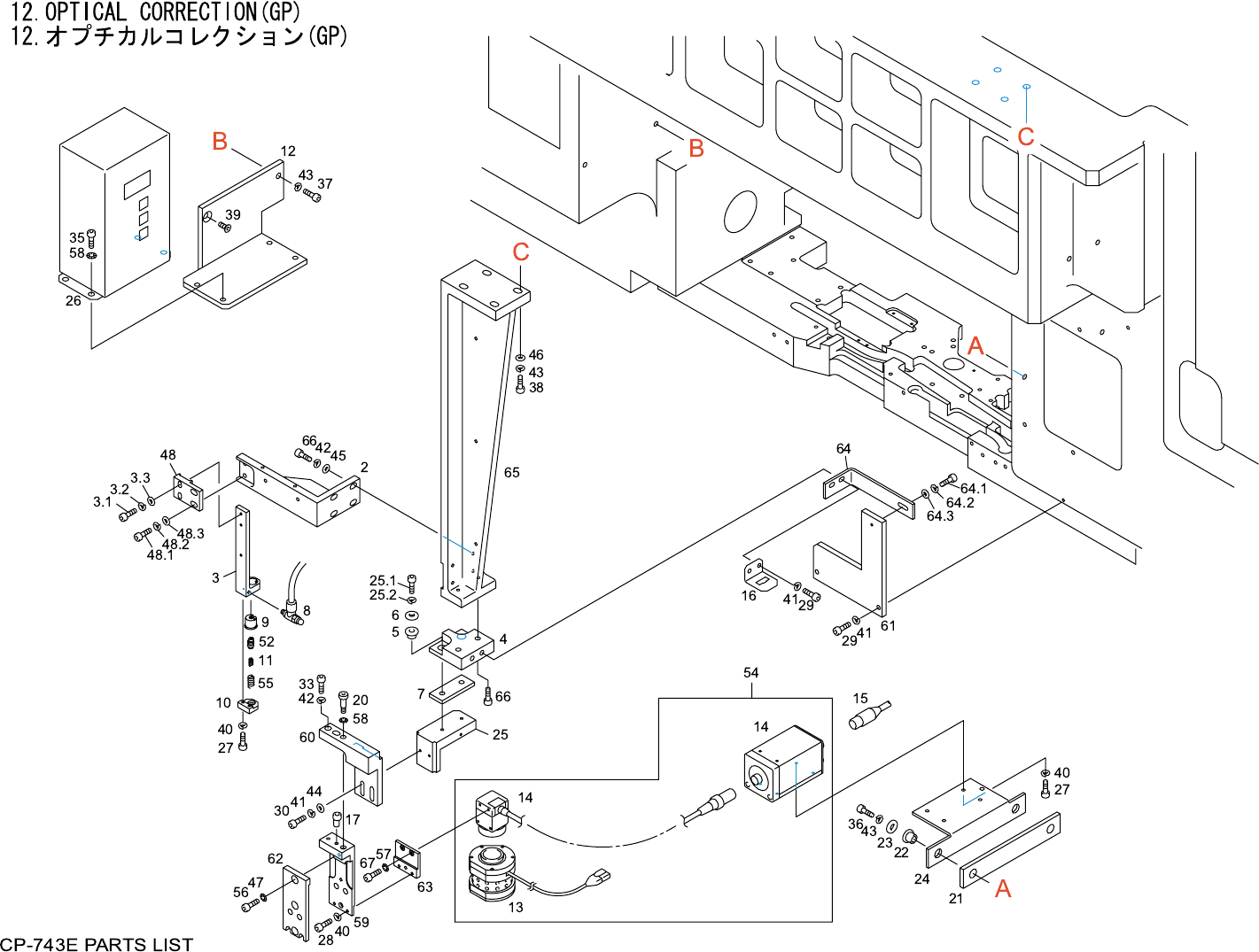

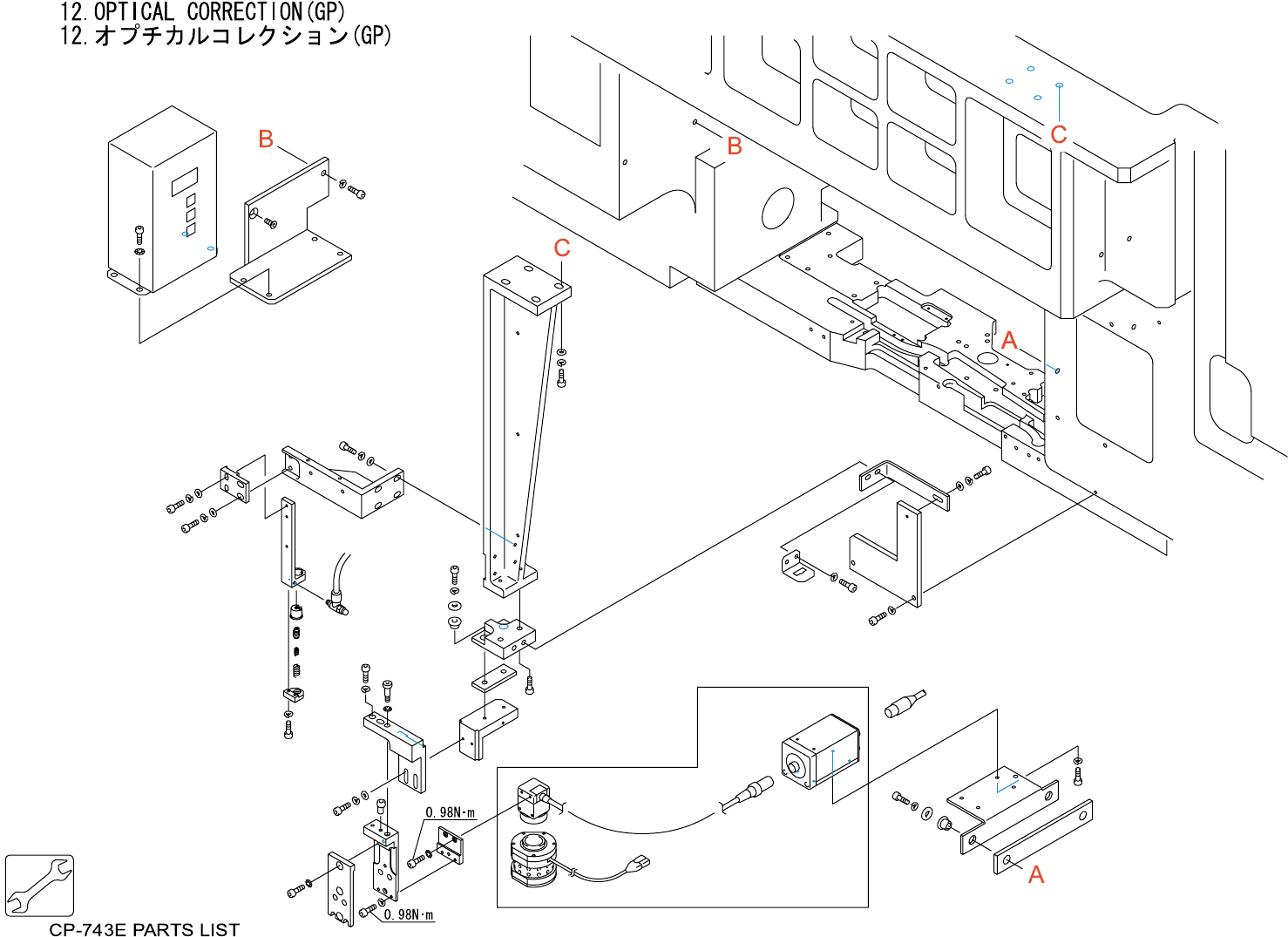

12.OPTICAL CORRECTION(GP)
12.オプチカルコレクション(GP)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
2 DCGP0062 1 BKT BKT FE
3 DCGP0260 1 PLATE, FIXED プレート 固定 FE
3.1 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
3.2 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
3.3 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
4 CSGP0050 1 PLATE ﾌﾟﾚｰﾄ FE
5 MPQ0101 2 BUSHING ﾌﾞｯｼｭ PL
6 MPQ0110 2 WASHER ﾜｯｼｬ FE
7 MPQ0120 1 PLATE ﾌﾟﾚｰﾄ PL
8 K5338D 1
CONTROLLER, SPEED
ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ AS1211F-M5-06(ｼﾛ） OT
9 DCGP0190 1 PIN ﾋﾟﾝ FE
10 DGGP0030 1 PLATE ﾌﾟﾚｰﾄ FE
11 S3253A 1 SPRING ｽﾌﾟﾘﾝｸﾞ WM3-10 FE
12 DCGP0051 1 BKT BKT FE
13 DCGP0170 1 LENS UNIT ﾚﾝｽﾞﾕﾆｯﾄ OT
14 K11327 1 CAMERA, CCD ｶﾒﾗ CCD IK-54XF2 OT
15 K4013A 1
CABLE
ｹｰﾌﾞﾙ 5M OT
16 DCGP0150 1 BKT BKT FE
17 PPH0880 1 PIN, ECCENTRIC ﾋﾟﾝ 偏心 FE
20 DCGP0090 1 PIN, PIVOT ﾋﾟﾝ 支点 FE
21 DCGP0100 1 PLATE ﾌﾟﾚｰﾄ PL
22 DCGP0110 2 BUSHING ﾌﾞｯｼｭ PL
23 DCGP0120 2 WASHER ﾜｯｼｬ FE
24 DCGP0030 1 BKT BKT FE
25 DCGP0042 1 BKT ＢＫＴ FE
25.1 H5304A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X025 FE
25.2 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
26 DCGC0482 1 BKT ｾﾝｻ OT
27 H5275A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M3X8L FE
28 H5277A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M3X12L FE
29 H5289A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M4X12L FE
30 H5290A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M4X15L FE
33 H5302A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M5X20L FE
34 H5304A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M5X25L FE
35 H5320A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M6X10L FE
36 H5324A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M6X20L FE
37 H5322A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M6X15L FE
