CP-743E-04 PART LIST - 第160页
18.STATION 13(PARTS EJECT)(PU) 18.第13ステーション(NGパーツ排出)(PU) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 107 Y3083A 3 UNION, HALF ﾕﾆｵﾝ ﾊｰﾌ KQ2H06-01S FE 109 Y3061W 2 …
18.STATION 13(PARTS EJECT)(PU)
18.第13ステーション(NGパーツ排出)(PU)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
72 DGPU2260 1 BKT ＢＫＴ FE
72.1 H5276A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
72.2 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
73 DGPU2280 1 COLLAR カラー FE
74 DGPU2290 1 BKT ＢＫＴ FE
74.1 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
74.2 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
75 DGPU2300 1 BRUSH ブラシ OT
75.1 H5273T 2 BOLT, HEX SOCKET ボルト 六角穴 M03X004 FE
75.2 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
76 DGPU2310 1 BKT ＢＫＴ FE
76.1 K5186T 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X006 ﾆｯｹﾙﾒｯｷ FE
77 DCPU0410 1 PIN, ECCENTRIC ピン 偏心 FE
83 DGPU0041 1 JOINT ｼﾞｮｲﾝﾄ FE
84 DCPA7050 1 NUT, LOCK ﾅｯﾄ ﾛｯｸ FE
85 DCPU0051 1 BKT ＢＫＴ FE
86 H5300A 2 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L HRC34-44 FE
87 W1023A 2 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
88 W1044A 2 WASHER, FLAT ﾜｯｼｬ 平 4W-5 FE
89 DCPU0171 1 BKT, SENSOR BKT ｾﾝｻ FE
90 H5275A 2 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X8L FE
91 W1021A 2 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
92 W1040A 2 WASHER, FLAT ﾜｯｼｬ 平 3M/MX0.5X7 FE
93 DCPU0181 1 BKT, SENSOR BKT ｾﾝｻ FE
94 H5275A 2 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X8L FE
95 W1021A 2 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
96 W1040A 2 WASHER, FLAT ﾜｯｼｬ 平 3M/MX0.5X7 FE
97 DCPU0190 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ OT
98 N1089A 1 NUT, HEX ﾅｯﾄ 六角 M8 P=1.25 FE
99 W1025A 1 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M FE
100 S1053A 2 SILENCER ｻｲﾚﾝｻ SL-1 OT
101 H1081N 1 VALVE, SOL ﾊﾞﾙﾌﾞ SOL PCS245-01-D24-SP OT
102 H5280A 2 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X20L FE
103 W1021A 2 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
104 W1040A 2 WASHER, FLAT ﾜｯｼｬ 平 3M/MX0.5X7 FE
105 Y3044H 2 UNION ﾕﾆｵﾝ M-5ER FE
106 Y30827 2 UNION, HALF ﾕﾆｵﾝ ﾊｰﾌ KQ2H06-M5 FE
CP-743E PARTS LIST
155
18.STATION 13(PARTS EJECT)(PU)
18.第13ステーション(NGパーツ排出)(PU)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
107 Y3083A 3 UNION, HALF ﾕﾆｵﾝ ﾊｰﾌ KQ2H06-01S FE
109 Y3061W 2 UNION, HALF ﾕﾆｵﾝ ﾊｰﾌ KJS06-M5 (白) FE
110 K5342D 2 CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ AS2201F-01-06S (白) OT
111 S40443 2 SENSOR ｾﾝｻ EE-SX770(A) OT
112 H5275A 4 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X8L FE
113 W1021A 4 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
114 DGPU0050 1 BOX BOX FE
115 DCPU0221 1 RETAINER 押え FE
116 H5274A 2 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X6L FE
117 W1021A 2 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
118 DCPU0231 1 RETAINER 押え FE
119 H5274A 2 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X6L FE
120 W1021A 2 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
121 DCPU0890 1 BKT ＢＫＴ FE
122 DCPU0310 1 SHEET, RUBBER ｼｰﾄ ｺﾞﾑ PL
123 MPK0294 1 PIN ﾋﾟﾝ FE
124 MPK0300 1 SPRING ｽﾌﾟﾘﾝｸﾞ FE
131 T2063A 1 TUBE ﾁｭｰﾌﾞ TU0604B-20 OT
132 H4403A 1
BEARING, NEEDLE
ﾍﾞｱﾘﾝｸﾞ ﾆｰﾄﾞﾙ TLA 810Z FE
133 DGPU1630 1 SHAFT ｼｬﾌﾄ FE ∼CX.3
134 DGPU1562 1 BKT BKT FE ∼CX.3
135 DGPU1572 1 LEVER ﾚﾊﾞｰ FE ∼CX.3
136 DGPU1580 1 STOPPER ｽﾄｯﾊﾟ FE ∼CX.3
137 DGPU1590 1 STOPPER ｽﾄｯﾊﾟ FE ∼CX.3
138
DGPU1660
1
HOSE, AIR
ﾎｰｽ ｴｱｰ
U2C4-6X4
FE
∼CX.3

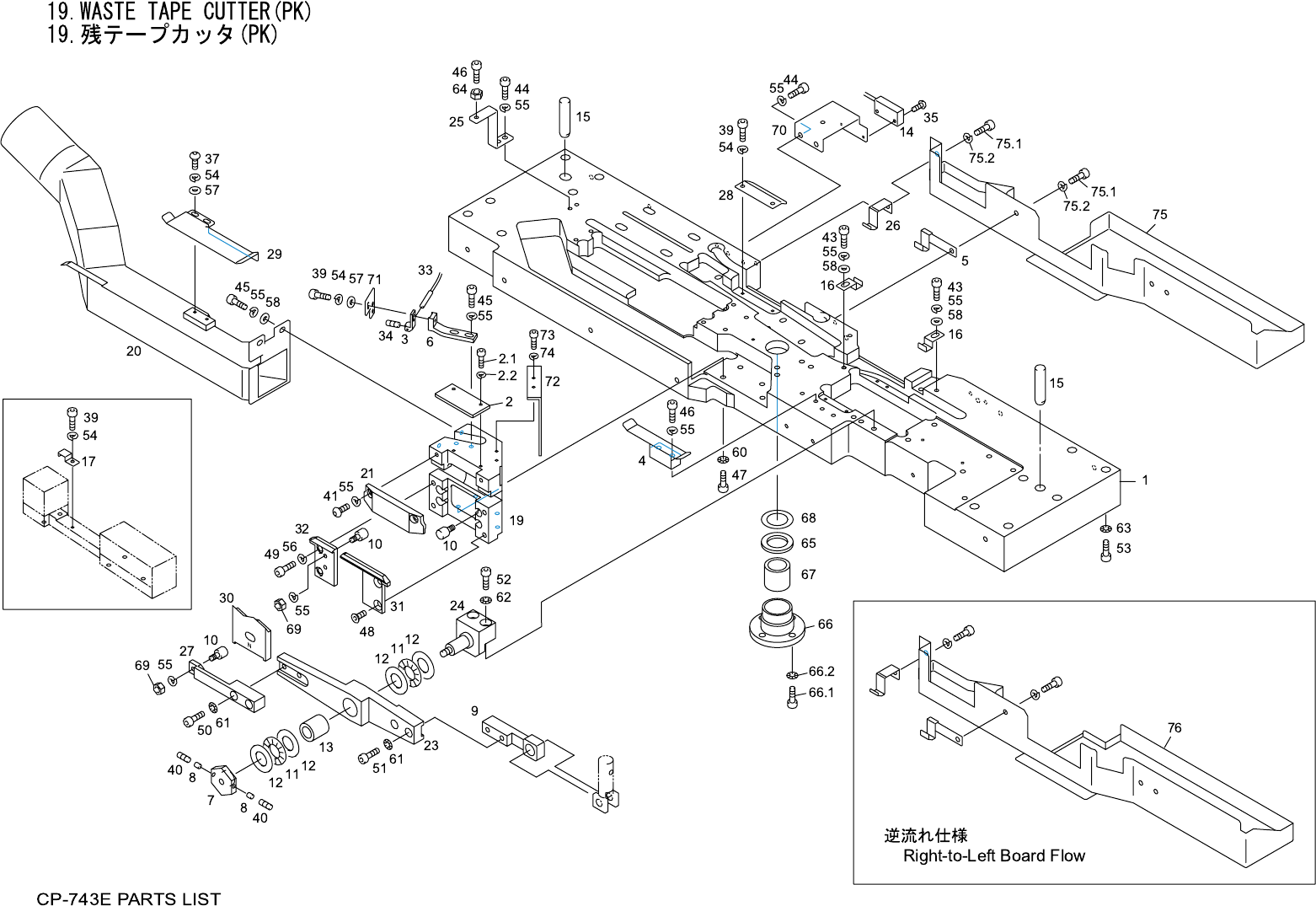

CP-743E PARTS LIST
156
