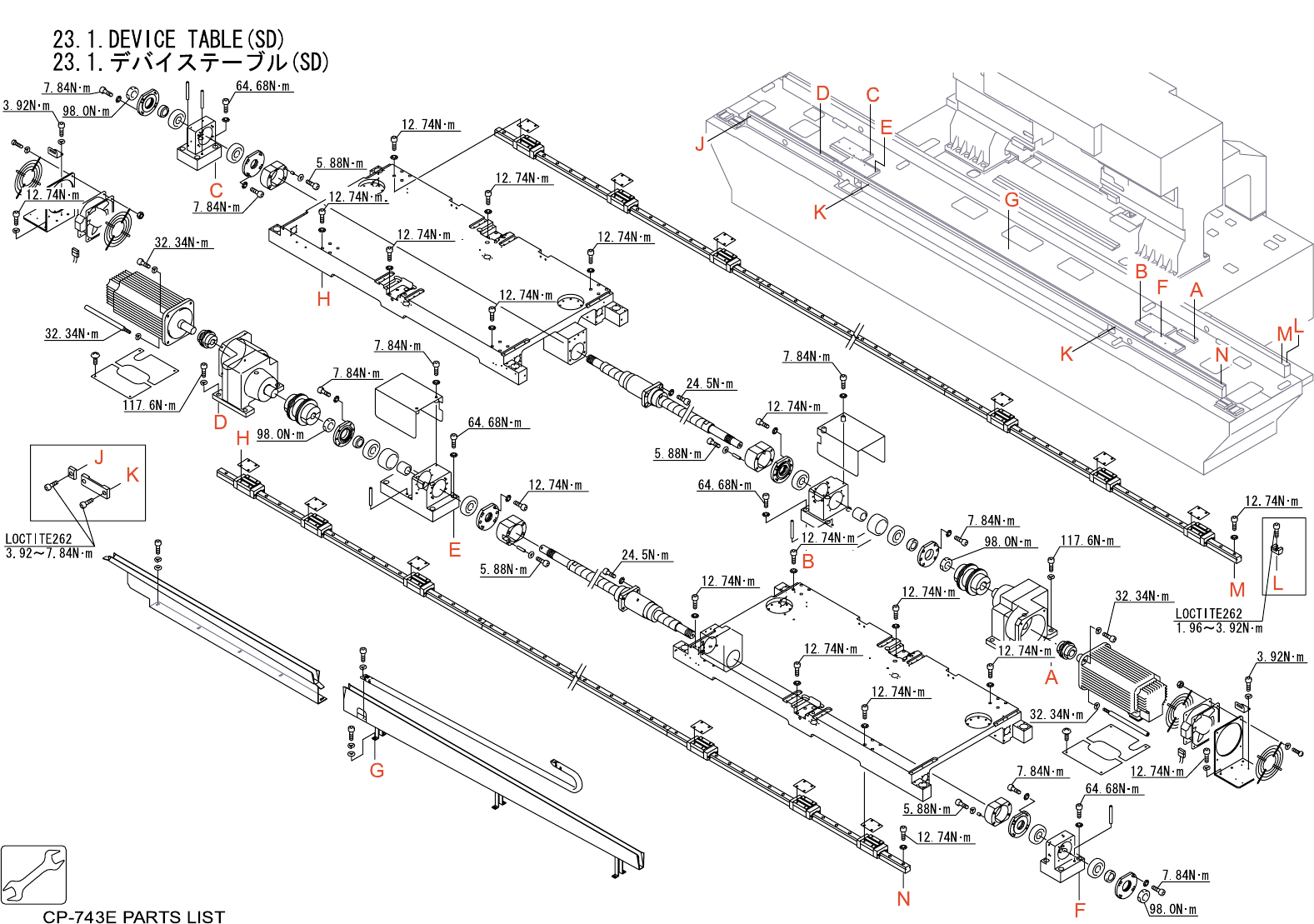

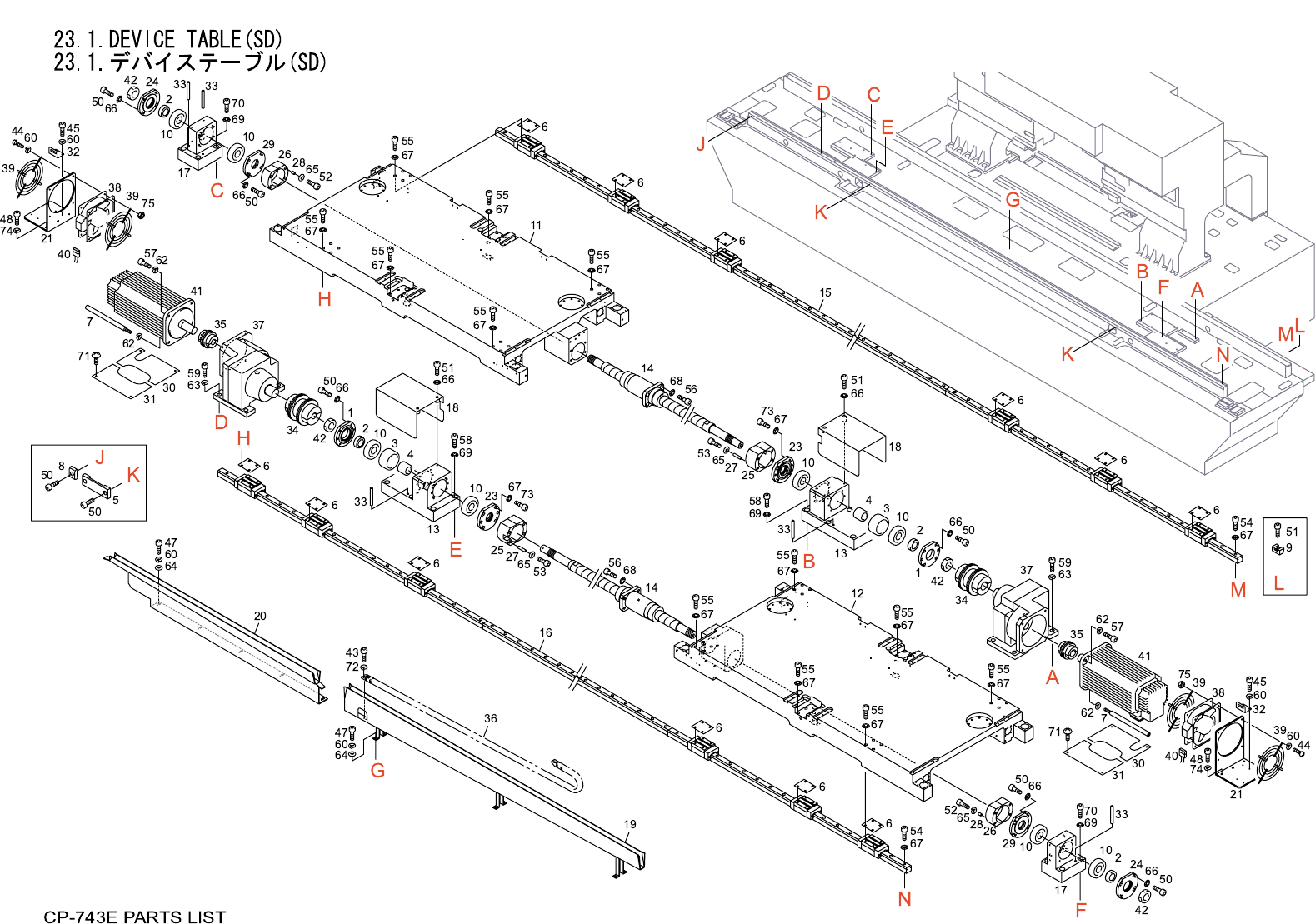

23.1.DEVICE TABLE(SD)
23.1.デバイステーブル(SD)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 DGSD0210 2 RETAINER, BEARING 押え ﾍﾞｱﾘﾝｸﾞ FE
2 DGSD0500 4 COLLAR ｶﾗｰ FE
3 DGSD0510 2 COLLAR ｶﾗｰ FE
4 DGSD0520 2 COLLAR ｶﾗｰ FE
5 DGSD0761 2 RETAINER, RAIL 押え ﾚｰﾙ FE
6 DGSD0770 12 SPACER ｽﾍﾟｰｻ FE 注1. Note.1
7 DGSX0260 4 BOLT ﾎﾞﾙﾄ FE
8 WSD4030 67 RETAINER, RAIL 押え ﾚｰﾙ FE
9 GPT0792 75 RETAINER 押え FE
10 H4161A 4 BEARING ﾍﾞｱﾘﾝｸﾞ 25TAC62BDB FE
11 DGSD5910 1 TABLE ﾃｰﾌﾞﾙ AL
12 DGSD5920 1 TABLE ﾃｰﾌﾞﾙ AL
13 DGSD5071 2 HOLDER, BEARING ﾎﾙﾀﾞ ﾍﾞｱﾘﾝｸﾞ FE
14 DGSD5081 2 BALL SCREW ﾎﾞｰﾙﾈｼﾞ OT
15 DGSD5091 1 BEARING, SLIDE ﾍﾞｱﾘﾝｸﾞ ｽﾗｲﾄﾞ OT
16 DGSD5101 1 BEARING, SLIDE ﾍﾞｱﾘﾝｸﾞ ｽﾗｲﾄﾞ OT
17 DGSD5131 2 HOLDER, BEARING ﾎﾙﾀﾞ ﾍﾞｱﾘﾝｸﾞ FE
18 DGSD5200 2 COVER ｶﾊﾞｰ FE
19 DGSD7070 1 GUIDE ｶﾞｲﾄﾞ FE
20 DGSD7081 1 GUIDE ｶﾞｲﾄﾞ FE
21 DGSD5252 2 BKT BKT FE
23 DGSD5270 2 RETAINER, BEARING 押え ﾍﾞｱﾘﾝｸﾞ FE
24 DGSD5300 2 RETAINER, BEARING 押え ﾍﾞｱﾘﾝｸﾞ FE
25 DGSD5311 2 STOPPER ｽﾄｯﾊﾟ PL
26 DGSD5321 2 STOPPER ｽﾄｯﾊﾟ PL
27 DGSD5330 8 COLLAR ｶﾗｰ FE
28 DGSD5340 8 COLLAR ｶﾗｰ FE
29 DGSD5690 2 RETAINER, BEARING 押え ﾍﾞｱﾘﾝｸﾞ FE
30 DGSD5710 2 COVER 蓋 FE
31 DGSD5720 2 COVER 蓋 FE
32 DCSX0430 2 BKT BKT FE
33 H2075H 8 PIN, TAPER ﾋﾟﾝ ﾃｰﾊﾟ φ8X70ﾀｯﾌﾟﾄｵｼ(ﾒﾈｼﾞ) OT
34 K1001Z 2 COUPLING ｶｯﾌﾟﾘﾝｸﾞ LCD-90B 22X32 OT
35 K10015 2 COUPLING ｶｯﾌﾟﾘﾝｸﾞ LCS-65B 19X22 OT
36 K41502 1 FLEXIBLE TRACK ｹｰﾌﾞﾙﾍﾞｱ TKP0130-06R20-102L-N OT
37 K4181K 2 REDUCTION GEAR 減速機 L70-004-0019A OT
38 H30138 2 FAN ﾌｧﾝ USHD1-UHS4506W(N/C) OT
