CP-743E-04 PART LIST - 第282页
34.ANGLE REST(AC) 34.イケール(AC) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 1 DGAC0016 1 ANGLE REST ｲｹｰﾙ FE 2 H5418T 15 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M16X65L FE 3 H5418…
277

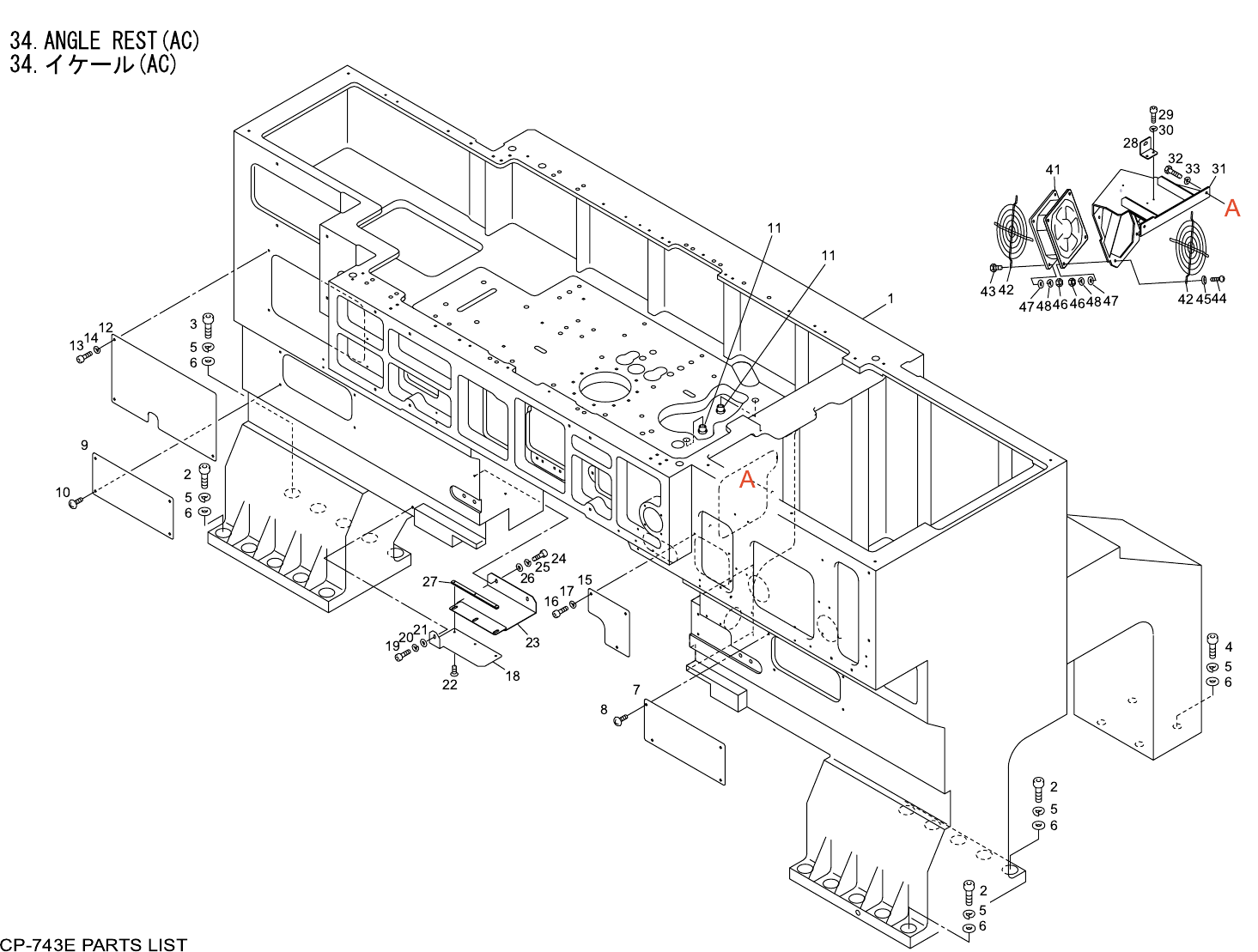

34.ANGLE REST(AC)
34.イケール(AC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 DGAC0016 1 ANGLE REST ｲｹｰﾙ FE
2 H5418T 15 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M16X65L FE
3 H5418A 5
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M16X60 FE
4 H5417A 8
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M16X55 FE
5 W1029A 28
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 16M/M FE
6 W1058T 28 WASHER, FLAT ﾜｯｼｬ 平 16M/MX3.0X28(ｺｶﾞﾀﾏﾙ) FE
7 DGAC0080 1 COVER ｶﾊﾞｰ FE
8 K5215C 4 SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M5X12L FE
9 DGAC0090 1 COVER ｶﾊﾞｰ FE
10 K5215C 4 SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M5X12L FE
11 DCAC0020 2 SPACER ｽﾍﾟｰｻ FE
12 DCAC0030 1 COVER ｶﾊﾞｰ FE
13 H5298A 3
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M5X10L FE
14 W1023A 3
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
15 DCAC0050 1 COVER ｶﾊﾞｰ FE
16 H5300A 3
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M5X15L FE
17 W1023A 3
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
18 DCAC0161 1 PLATE ﾌﾟﾚｰﾄ FE
19 H5287A 1 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L FE
20 W1022A 1
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
21 W1043A 1 WASHER, FLAT ﾜｯｼｬ 平 4W-4 FE
22 K5357H 3 SCREW, HEX SOCKET COUNTERSUNK 小ﾈｼﾞ 六角穴皿 M3X5L FE
23 DCAC0171 1 PLATE ﾌﾟﾚｰﾄ FE
24 H5287A 2 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L FE
25 W1022A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
26 W1043A 2 WASHER, FLAT ﾜｯｼｬ 平 4W-4 FE
27 DCAC0180 1 PLATE ﾌﾟﾚｰﾄ FE
28 DCAC0151 1 BKT BKT FE
29 H5286A 2 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X6L FE
30 W1022A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
31 DGAC5091 1 BKT BKT FE
32 H5177A 2 BOLT, HEX ﾎﾞﾙﾄ 六角 M5X15L FE
33 W1023A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
41 H3012Z 1 FAN ﾌｧﾝ 109P1224H402 OT
42 K1141K 2 GUARD, FIN ｶﾞｰﾄﾞ ﾌｨﾝ 109-019E OT
43 K5170A BOLT, HEX ﾎﾞﾙﾄ 六角 M4X12L FE
44 K5191A SCREW, C/R COUNTERSUNK 小ﾈｼﾞ 十穴皿 M4X12L FE
CP-743E PARTS LIST
278
34.ANGLE REST(AC)
34.イケール(AC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
45 W10024 1 WASHER ﾜｯｼｬ TL-182-3(1413) FE
46 N1030A NUT, HEX ﾅｯﾄ 六角 ZM055 FE
47 W1041A WASHER, FLAT ﾜｯｼｬ 平 4M/MX0.8X9(1W-4) FE
48
W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ
4M/M
FE
CP-743E PARTS LIST
279
