CP-743E-04 PART LIST - 第83页
79
6.2.OUT CARRIER(QK)
6.2.アウトキャリア(QK)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
72 CSQC5381 1 FIBER, UNIT ﾌｧｲﾊﾞ ﾕﾆｯﾄ FU-2254 OT
74 S31207 1 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SX771A OT
75 Y3079N 8
UNION, ELBOW
ﾕﾆｵﾝ ｴﾙﾎﾞ KQ2L06-M5 OT
76 S2209A 4 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ CDAS16X15-ZE202B1 OT
85 DGQK0190 1 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ LWL9C1R356BCSHS1 OT
104 H5274A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M3X6L FE
105 H5275A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M3X8L FE
106 H5276A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M3X10L FE
107 H5287A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M4X8L FE
108 H5288A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M4X10L FE
109 H5289A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M4X12L FE
113 H5297A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M5X8L FE
114 H5299A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M5X12L FE
115 H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L FE
116 H5301A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M5X18L FE
119 H5324A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M6X20L FE
121 W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
122 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
123 W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
125 W1042A WASHER, FLAT ﾜｯｼｬ 平 4W-3 FE
126 W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4 FE
127 W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5 FE
129 W1010A
WASHER, CONICAL
ﾜｯｼｬ 皿
M-3-L FE
130 W1011A
WASHER, CONICAL
ﾜｯｼｬ 皿
M-4-L FE
131 W1012A
WASHER, CONICAL
ﾜｯｼｬ 皿
M-5-L FE
132 N4024A
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め M3X12L FE
136 K5256A
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M3X8L FE
137 K5257A
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M4X8L FE
138 N1076A
NUT, HEX
ﾅｯﾄ 六角
M3 P=0.5 FE
139 N1080A
NUT, HEX
ﾅｯﾄ 六角
M4 P=0.7 FE
141 K5178Z SCREW, C/R PAN 小ﾈｼﾞ十穴鍋 M3X16L FE
144 DCQK3180 1 COVER ｶﾊﾞｰ FE
147 DCWM0350 1 SEAL ｼｰﾙ PL Japanese(Ref.31.4)
148 DCWM0550 1 SEAL ｼｰﾙ PL English(Ref.31.5)
149 DCWM0750 1 SEAL ｼｰﾙ PL French(Ref.31.6)
150 H5298A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M5X10L FE
151
H5286A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M4X6L
FE
CP-743E PARTS LIST
78
79

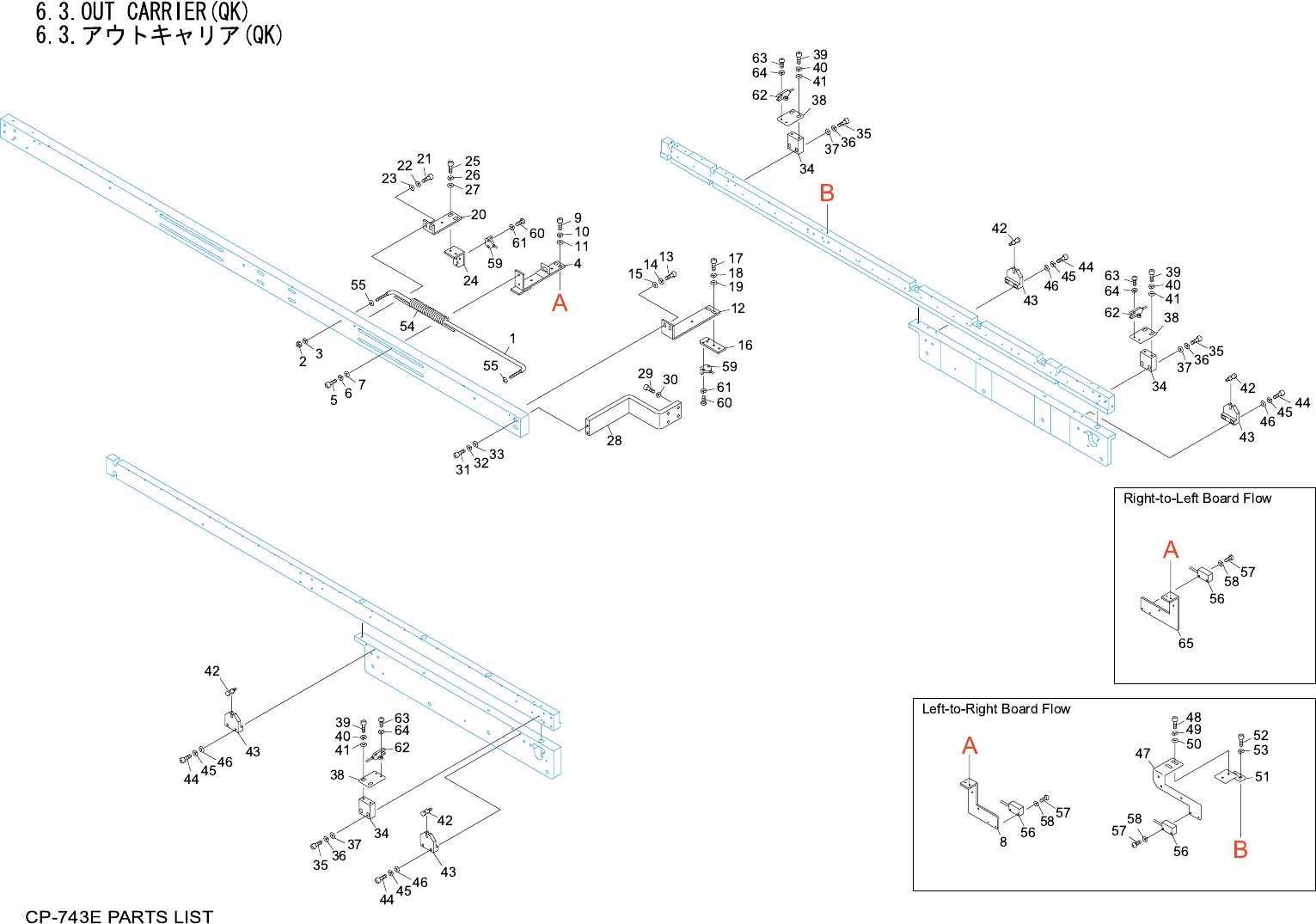

6.3.OUT CARRIER(QK)
6.3.アウトキャリア(QK)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 DGQK0180 1 SADDLE ｻﾄﾞﾙ FE
2 N1080A 2 NUT, HEX ナット 六角 M 4 P=0.7 FE
3 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
4 DCQK0180 1 BKT BKT FE
5 H5294A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X030 FE
6 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
7 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
8 DGQK3160 1 BKT, SENSOR BKT ｾﾝｻ FE
9 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
10 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
11 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
12 DCQK0230 1 BKT BKT FE
13 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
14 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
15 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
16 DCQK3161 1 BKT, SENSOR BKT ｾﾝｻ FE
17 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
18 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
19 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
20 DCQK0250 1 BKT BKT FE
21 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
22 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
23 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
24 DGQK3151 1 BKT, SENSOR BKT ｾﾝｻ FE
25 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
26 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
27 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
28 DGQK3390 1 BKT ＢＫＴ FE
29 H5300A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
30 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
31 H5304T 2 BOLT, HEX SOCKET ボルト 六角穴 M05X028 FE
32 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
33 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
34 CSQC4710 3 BKT, SENSOR BKT ｾﾝｻ FE
35 H5292A 6 BOLT, HEX SOCKET ボルト 六角穴 M04X020 FE
36 W1022A 6 WASHER, LOCK ワッシャ スプリング 4M/M FE
37 W1043A 6 WASHER, FLAT ワッシャ 平 4W- 4 FE
CP-743E PARTS LIST
80
