EF32FS/44FS/56FS 使用说明书
2-24
2-5 切换传送间距
2-5-1 变更传送间距设置

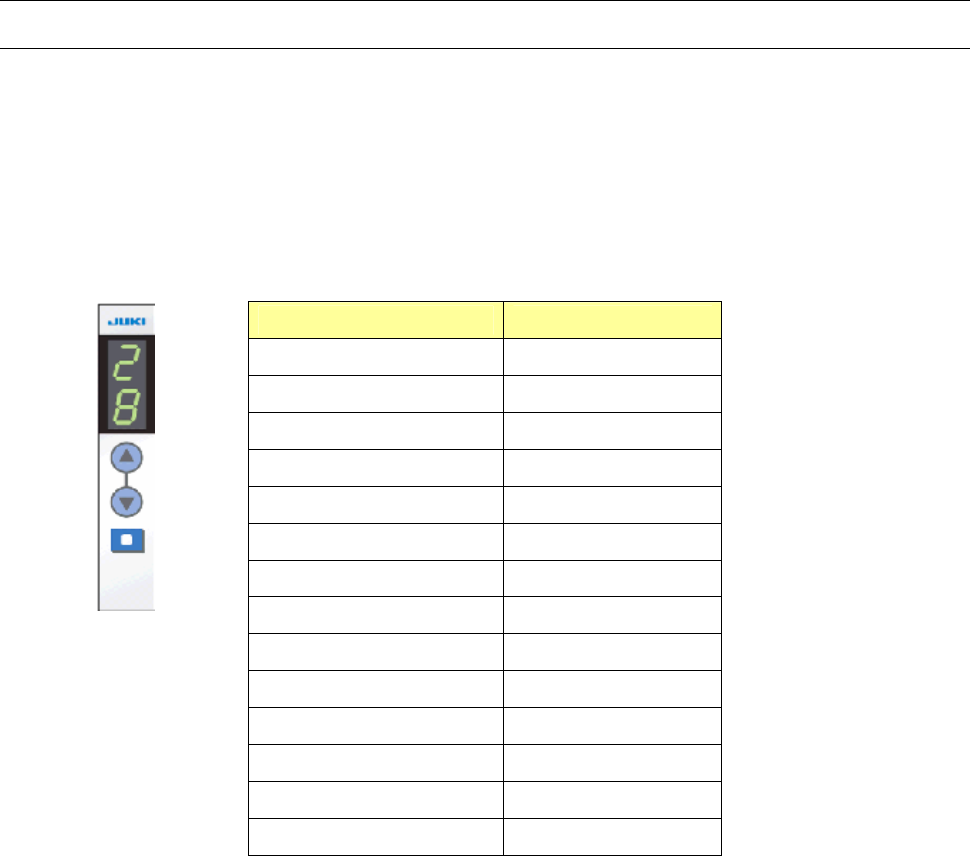

通过操作面板的开关，可变更传送间距的设置。
1）按２次■开关。
2）操作面板闪烁显示当前设置的传送间距。
3）按▲开关，或▼开关，可对传送间距切换如下。
4）要把闪烁显示的间距确定下来时，请按２次■开关。
表 2-5-1-1 设置传送间距
・
7 段 LED 只显示可设置的数字。
・
间距切换在最小⇔最大之间循环。
・
变更传送间距，初始化完成状态并不被解除。
7 段 LED 显示 传送间距
04 4mm
08 8mm
12 12mm
16 16mm
20 20mm
24 24mm
28 28mm
32 32mm
36 36mm
40 40mm
44 44mm
48 48mm
52 52mm
56 56mm
EF32FS/44FS/56FS 使用说明书
2-25
2-5-2 剥离盘的位置调整
在调整剥离盘的位置时，要使吸取部位的开口面积符合元件尺寸。
请按照传送间距（元件尺寸）变更剥离盘的位置。
①请拧松固定剥离盘的两个螺丝。
图 2-5-2-1
②请按规定尺寸，对准剥离盘前端部位与供给位置标记的距离。
表 2-5-2-1
剥离盘前端部与
供给位置标记的距离
图 2-5-2-2
请拧紧螺栓。(紧固转矩0.13
07.0
0
+
N
・
m)
传送间距 规定尺寸
56mm 28.5mm
52mm 26.5mm
48mm 24.5mm
44mm 22.5mm
40mm 20.5mm
36mm 18.5mm
32mm 16.5mm
28mm 14.5mm
24mm 12.5mm
20mm 10.5mm
16mm 8.5mm
12mm 6.5mm
8mm 4.5mm
4mm 2.5mm
请务必使传送间距的设置与剥离盘位置保持一致。
初始化动作后，请不要使剥离盘位置移动。
如果出现了移动，请再进行一次初始化。
剥离盘
规定尺寸按以下计算式导出。
（“传送间距”/2+0.5）mm
供给位置标记
调整此处的距离
注意
注意
EF32FS/44FS/56FS 使用说明书
2-26
2-6 搭接
可在贴片机运行过程中不停止生产，在元件减少的带子上连接新的带子。
（注）在进行搭接前，请回收护罩带回收盒中的护罩带。
（详情请参见『2-4-3 章 护罩带的废弃方法』）
搭接带子、切带夹具的产品详细说明，请参见 4-2 章 搭接（选购项）。这里对带子的搭接方法进行说明。
2-6-1 连接用带子的规格
ETF 可使用满足条件的带子。
市场销售的连接用带子，请使用传送孔有横向加强带的带子。
市场销售的连接带子中推荐如下产品：
表 2-6-1-1 推荐的搭接带列表
厂商 富士化学产业（株）
型号 FC1272B
对象带宽 12～56mm

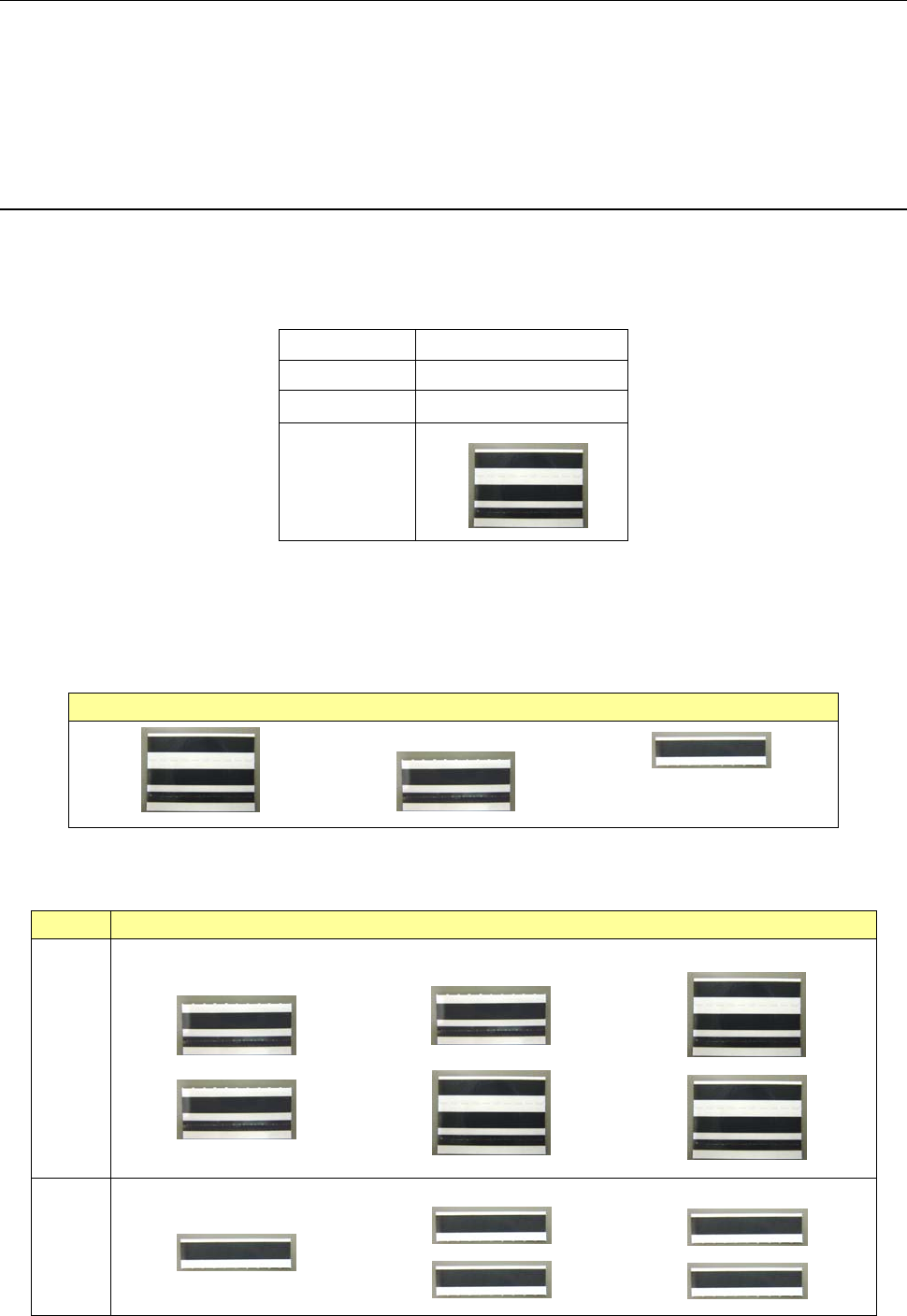

2-6-1-1 连接用带子的准备
以下 3 种形态的搭接带组合，可对应各机种。
表 2-6-1-2
表 2-6-1-3
基本形 分割片 A 分割片 B
32mm 宽 44 mm 宽 56 mm 宽
表面用
分割片 A ×2
基本形 + 分割片 A
基本形 ×2
背面用
分割片 B 分割片 B ×2 分割片 B ×2
