2-3 在贴片机上的安装与拆卸

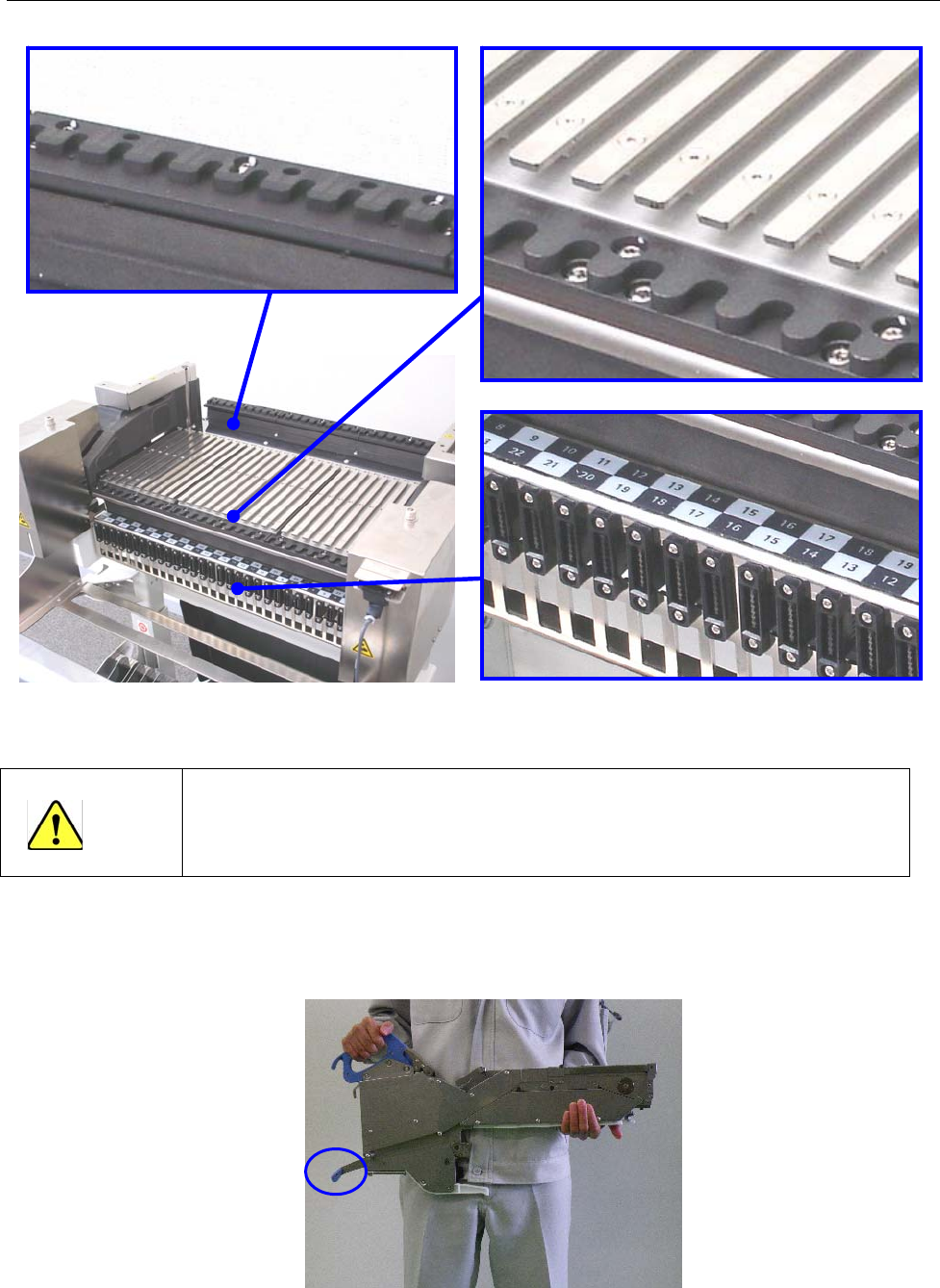

1）请确认带式供料器固定面、贴片机的供料器台架上面、插座的嵌合部没有元件等异物。
图 2-3-1
2）一只手抓住把手部位，另一只手扶住滑轨。
请确认解锁把在下边。
图 2-3-2
在安装供料器前，请确认在供料器固定面等部位没有异物。如果夹入异物，会损
坏前后的X导针，影响供给位置的精度。
注意
EF32FS/44FS/56FS 使用说明书
2-8
3）将供料器安装到台架之前，请确认载带伸出量为距带子排出口 3mm 以下。若伸出过长时，请沿供料器
剪断带子。
图 2-3-3
4）把滑轨前端插入导轨沟里。
图 2-3-4 图2-3-5
5）用手扶住滑轨插进去，直到带式供料器的底部导块顶住带子导块为止。
然后，用手握住把手，把它插到底。
图 2-3-6 图 2-3-7
注意
必须保持解锁把降下的状态安装。
在解锁把上提的状态下安装，有可能损坏台架与供料器。
滑轨前端
3mm 以下
导轨
EF32FS/44FS/56FS 使用说明书
2-9

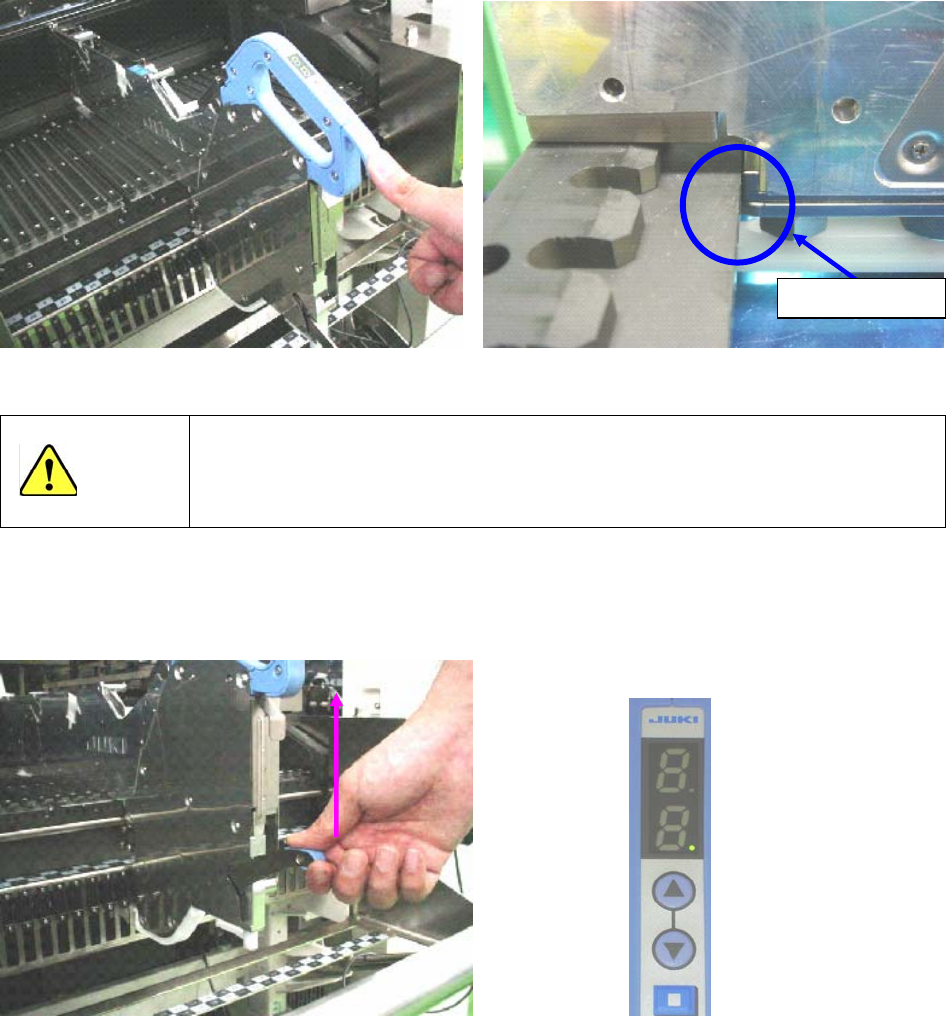

6) 把供料器推进去，直到供料器的Ｙ挡板顶到台架的顶板。
图 2-3-8 图2-3-9
注意
安装带式供料器时，注意不要横向向带式供料器加力。否则，会影响保持正常的
吸取位置。
吸取位置不能对准时，请重新安装带式供料器。
7）放开把手，向上提解锁把。
往上提解锁把时，必须握住解锁把头部操作，不可横向加力。
图 2-3-10 图 2-3-11
接通带式供料器电源时，请确认操作面板右下的点标记闪烁正常。
要打开带式供料器的电源，必须先接通贴片机主机电源，使供料器台架为上升的状态。
Y 挡板
