EF32FS/44FS/5 6FS 使用说明书 2-19 10)护罩带过长时，请进行下列操作： ① 护罩带长有100mm以上时，一次初始化动作不能消除松弛。 操作面板会显示出E3。 图 2-4-1-15 图 2-4-1-16 ② 请按下■开关，解除错误。解除错误后，操作面板恢复正常显示，自动重新执行初始化。 图 2-4-1- 17 图 2-4-1- 18 11)带子上的元件标记 初始化后，供给位置开口部的下图部位有元件时，表明带子已经安…
EF32FS/44FS/56FS 使用说明书
2-18
7）通过操作面板，进行供料器初始化。
① 同时按下■开关与▼开关。
② 操作面板上 “0H” 闪烁，开始进行初始化动作。
※在初始化动作中要停止动作时，请按下■开关，按住时间要稍长一些。
在进行初始化中，不要上下操作解锁把。
上下操作解锁把时，马达会停止，不能正常完成初始化。
在进行初始化中，不要拉伸护罩带。
否则，有可能造成初始化不能正常结束。
8）初始化正常完成后，操作面板显示如下。
图 2-4-1-13
9)检查护罩带是否松弛，如果过于松弛，请进行 10)的作业。
图 2-4-1-14
张力臂抬起，护罩带处于绷紧状态。
显示间距
注意
注意
EF32FS/44FS/56FS 使用说明书
2-19

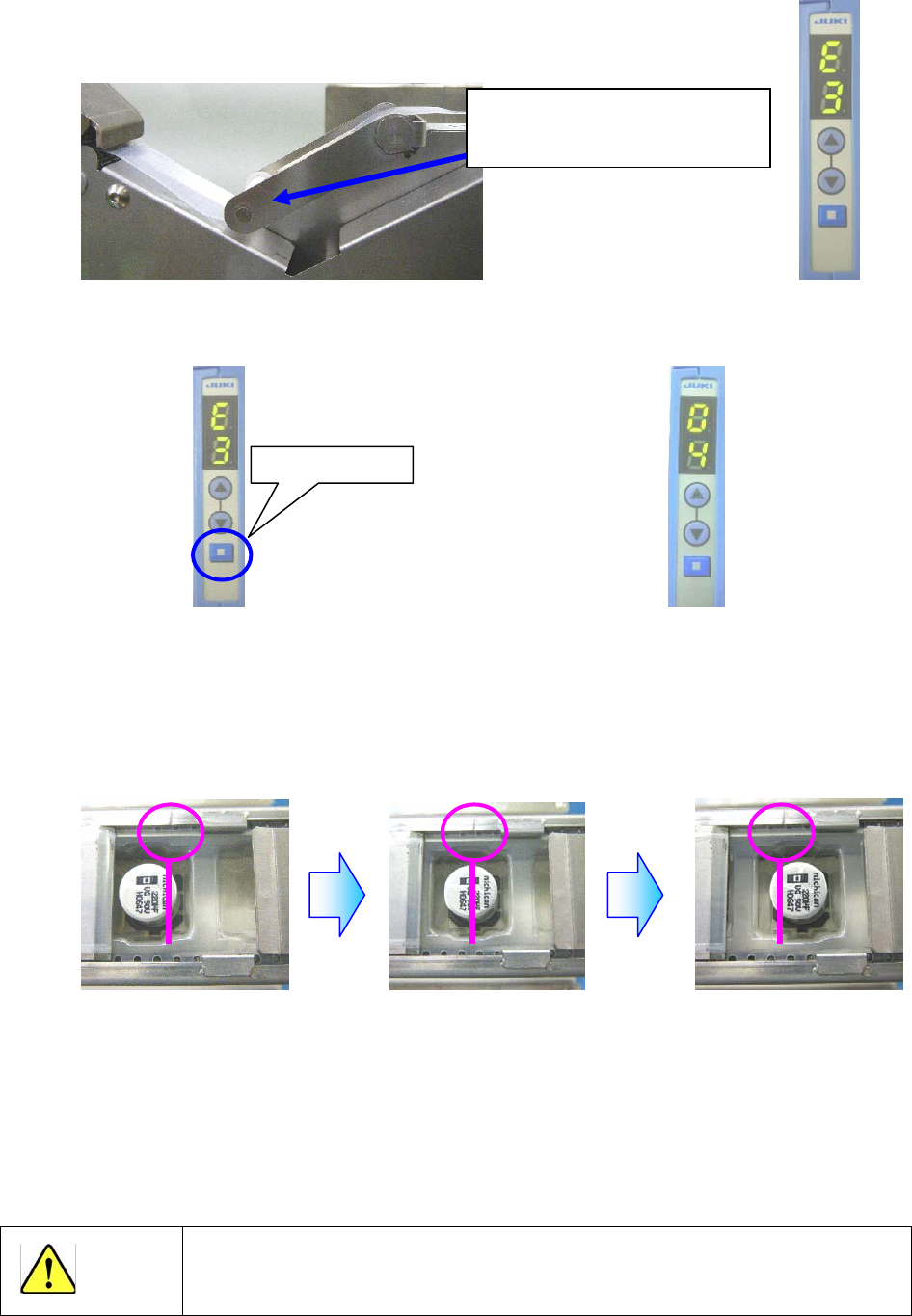

10)护罩带过长时，请进行下列操作：
① 护罩带长有100mm以上时，一次初始化动作不能消除松弛。
操作面板会显示出E3。
图 2-4-1-15 图2-4-1-16
② 请按下■开关，解除错误。解除错误后，操作面板恢复正常显示，自动重新执行初始化。
图 2-4-1-17 图2-4-1-18
11)带子上的元件标记
初始化后，供给位置开口部的下图部位有元件时，表明带子已经安装完毕。
传送不足 适当 传送过度
图 2-4-1-19 图2-4-1-20 图2-4-1-21
初始化后，如果在适当位置上没有元件，请按▲（▼）开关调整位置。
如果通过操作间距传送按钮不能符合适当位置，请临时将间距设置为 4mm，在此基础上进行调整位
置。调整后，务必将间距设置复原。（参见 2-5-1 章 变更传送间距设置）
进行完位置调整后，请务必重新进行初始化。
・
在上护罩开口部位元件露出状态下搬运时，元件可能掉落丢失，务请注意。
单按“■开关
张力臂没有提起来，护罩带没有
张力。
注意
EF32FS/44FS/56FS 使用说明书
2-20

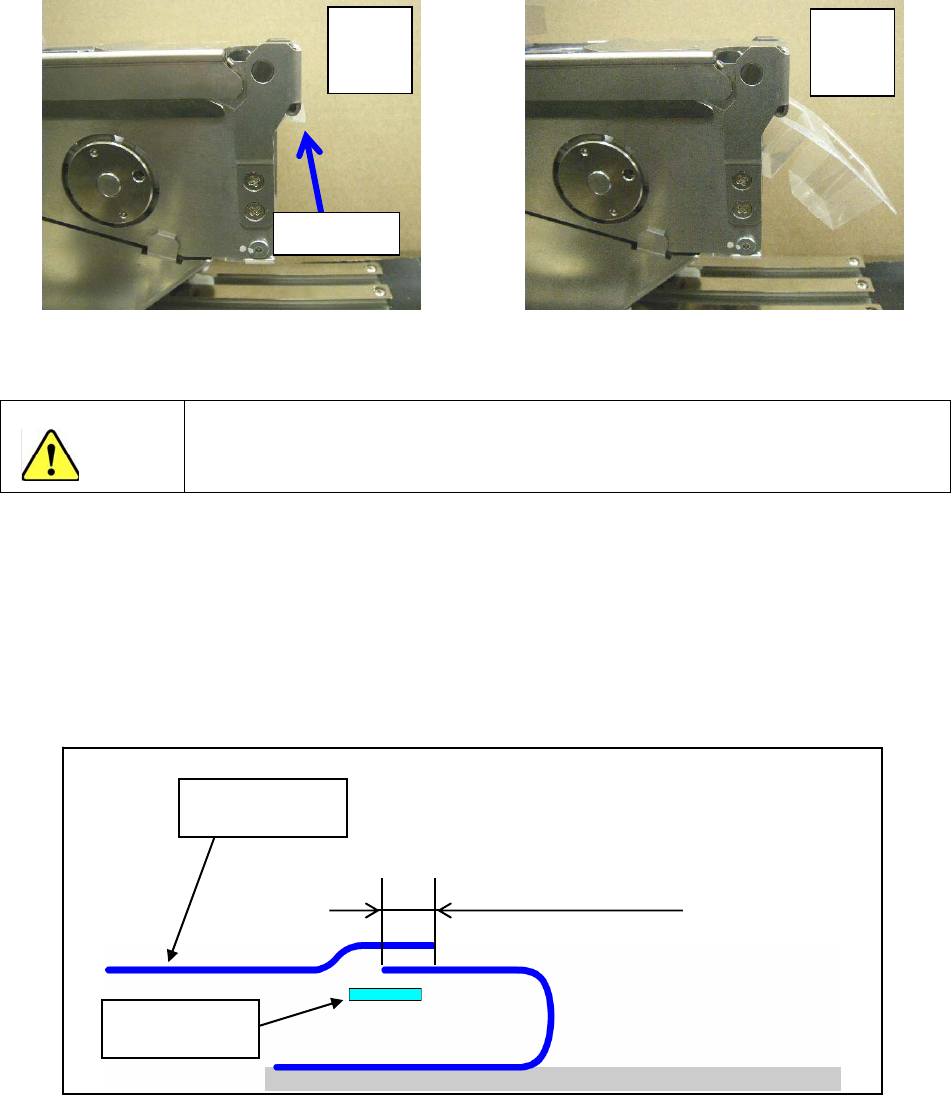

12)在将供料器安装到供料器台架之前，请确认载带伸出长度在距带子排出口 3mm 以下。
若伸出过长时，请沿供料器剪断带子。
图 2-4-1-22 图2-4-1-23
请确认载带伸出长度距排出口在 3mm 以下。载带前端过长时，有时会影响带式供料
器插入供料器台架。
■护罩带长度短于 400mm 时的带子安装方法
要正确地在 EF32FS、EF44FS、EF56FS 上安装护罩带，需要长约 400mm 的引端。
护罩带引端长不足 400mm 时，请在引端前端部分用粘接带延长。
（注）国际规格（IEC60286-3）和 JIS 规格（C0806-3：1999）上，护罩带引端长度规定为 400mm 以
上，因此只要是符合规格的护罩带，就不需要加长护罩带的引端前端。
图 2-4-1-24
3mm 以下
○
×
注意
粘结带
（透明胶带等）
护罩带粘贴面
（
连接的部分
）
护罩带重叠部分：0.5～3mm
