10)护罩带过长时，请进行下列操作：
① 护罩带长有100mm以上时，一次初始化动作不能消除松弛。
操作面板会显示出E3。
图 2-4-1-15 图2-4-1-16
② 请按下■开关，解除错误。解除错误后，操作面板恢复正常显示，自动重新执行初始化。
图 2-4-1-17 图2-4-1-18
11)带子上的元件标记
初始化后，供给位置开口部的下图部位有元件时，表明带子已经安装完毕。
传送不足 适当 传送过度
图 2-4-1-19 图2-4-1-20 图2-4-1-21
初始化后，如果在适当位置上没有元件，请按▲（▼）开关调整位置。
如果通过操作间距传送按钮不能符合适当位置，请临时将间距设置为 4mm，在此基础上进行调整位
置。调整后，务必将间距设置复原。（参见 2-5-1 章 变更传送间距设置）
进行完位置调整后，请务必重新进行初始化。
・
在上护罩开口部位元件露出状态下搬运时，元件可能掉落丢失，务请注意。
单按“■开关
张力臂没有提起来，护罩带没有
张力。
注意
EF32FS/44FS/56FS 使用说明书
2-20
12)在将供料器安装到供料器台架之前，请确认载带伸出长度在距带子排出口 3mm 以下。
若伸出过长时，请沿供料器剪断带子。
图 2-4-1-22 图2-4-1-23
请确认载带伸出长度距排出口在 3mm 以下。载带前端过长时，有时会影响带式供料
器插入供料器台架。
■护罩带长度短于 400mm 时的带子安装方法
要正确地在 EF32FS、EF44FS、EF56FS 上安装护罩带，需要长约 400mm 的引端。
护罩带引端长不足 400mm 时，请在引端前端部分用粘接带延长。
（注）国际规格（IEC60286-3）和 JIS 规格（C0806-3：1999）上，护罩带引端长度规定为 400mm 以
上，因此只要是符合规格的护罩带，就不需要加长护罩带的引端前端。
图 2-4-1-24
3mm 以下
○
×
注意
粘结带
（透明胶带等）
护罩带粘贴面
（
连接的部分
）
护罩带重叠部分：0.5～3mm
EF32FS/44FS/56FS 使用说明书
2-21
2-4-2 拆卸方法

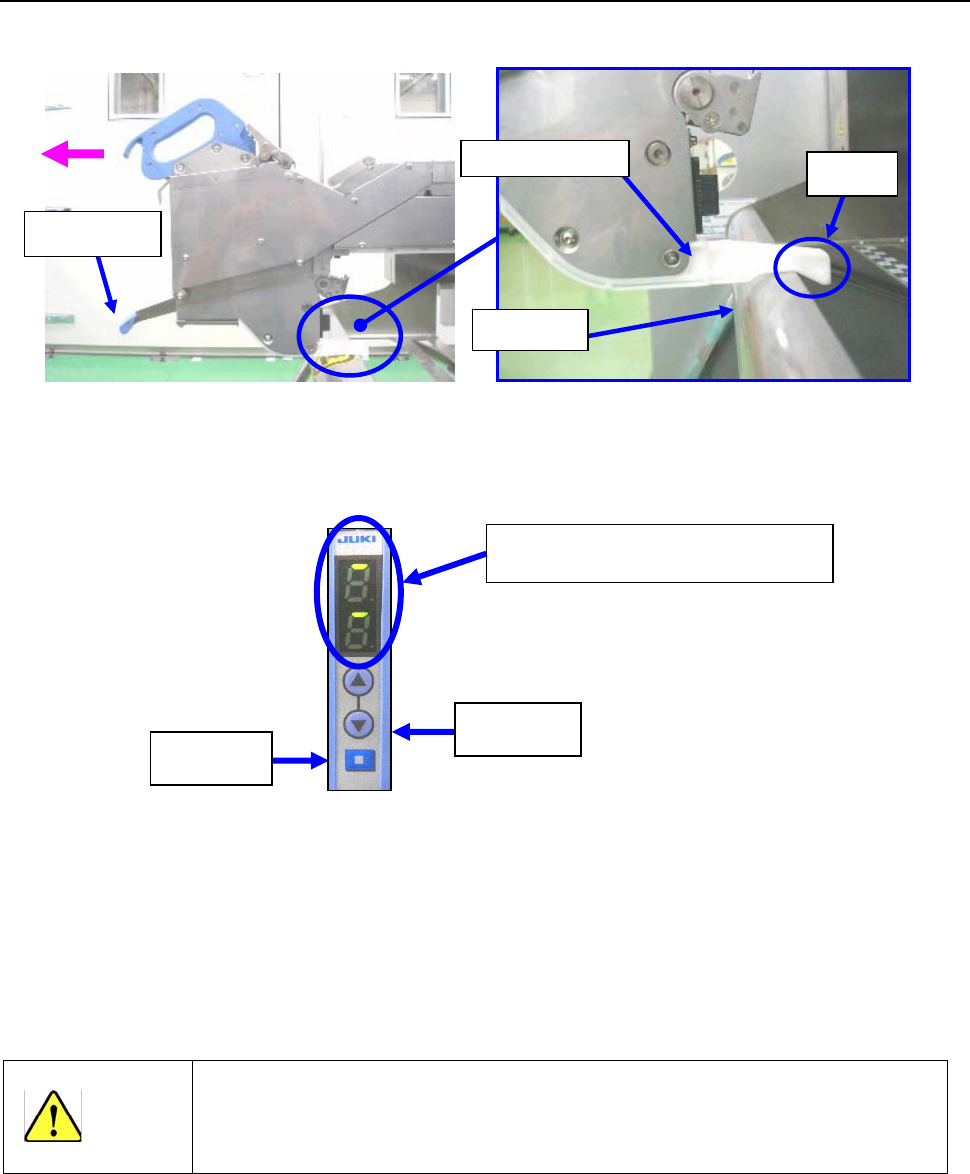

1）压下解锁把，把供料器慢慢拉出，直到底部导块凸出部挂到带子导块。 (换带位置)
图 2-4-2-1 图2-4-2-2
2) 长按操作面板的■开关，使卷绕马达驱动停止。
图 2-4-2-3
3) 按下操作面板的▼开关，卷回带子。
开始后不久，载带从链轮传送齿脱落，带子卷动停止。
※ 拆卸带子操作中按▼开关时，传送间距越大，作业效率越高。
传送间距在 12mm 以下时不论元件尺寸如何，建议重新设置为 12mm 以上。
（2-5-1 章 变更传送间距设置）
在换带作业过程中变更了传送间距时，必须恢复为原来的间距设置。（没有拆卸
带子时同样）否则供给位置不准。
■开关
▼开关
显示卷绕马达驱动停止状态。
注意
底部导块
带子导块
凸出部
解锁把
