EF32FS/44FS/56FS 使用说明书
2-27
2-6-2 载带的准备
搭接带子时，必须准确地切断载带。
因带子的间距不同切断位置不同，有 2 种类型，各自使用专用的切带夹具。
① 切带夹具的种类、使用方法区分如下。
A 型：从传送孔中间切断。
B 型：在传送孔之间切断
表 2-6-2-1 A 型 表 2-6-2-2 B 型
货号 E9041706A00 货号 40095282
A 型
品名 切带夹具 A
B 型
品名 切带夹具 A
传送间距 4,12,20,28,36,44,52 传送间距 8,16,24,32,40,48,56
② 使用中的带子剩余长度达到 1.5～2m 左右时，请从卷筒中把带子拉出来，准备好拼接的新带子。
③ 在最后元件后边，元件与元件之间的中心垂直地切断带子。
EF32FS/44FS/56FS 使用说明书
2-28

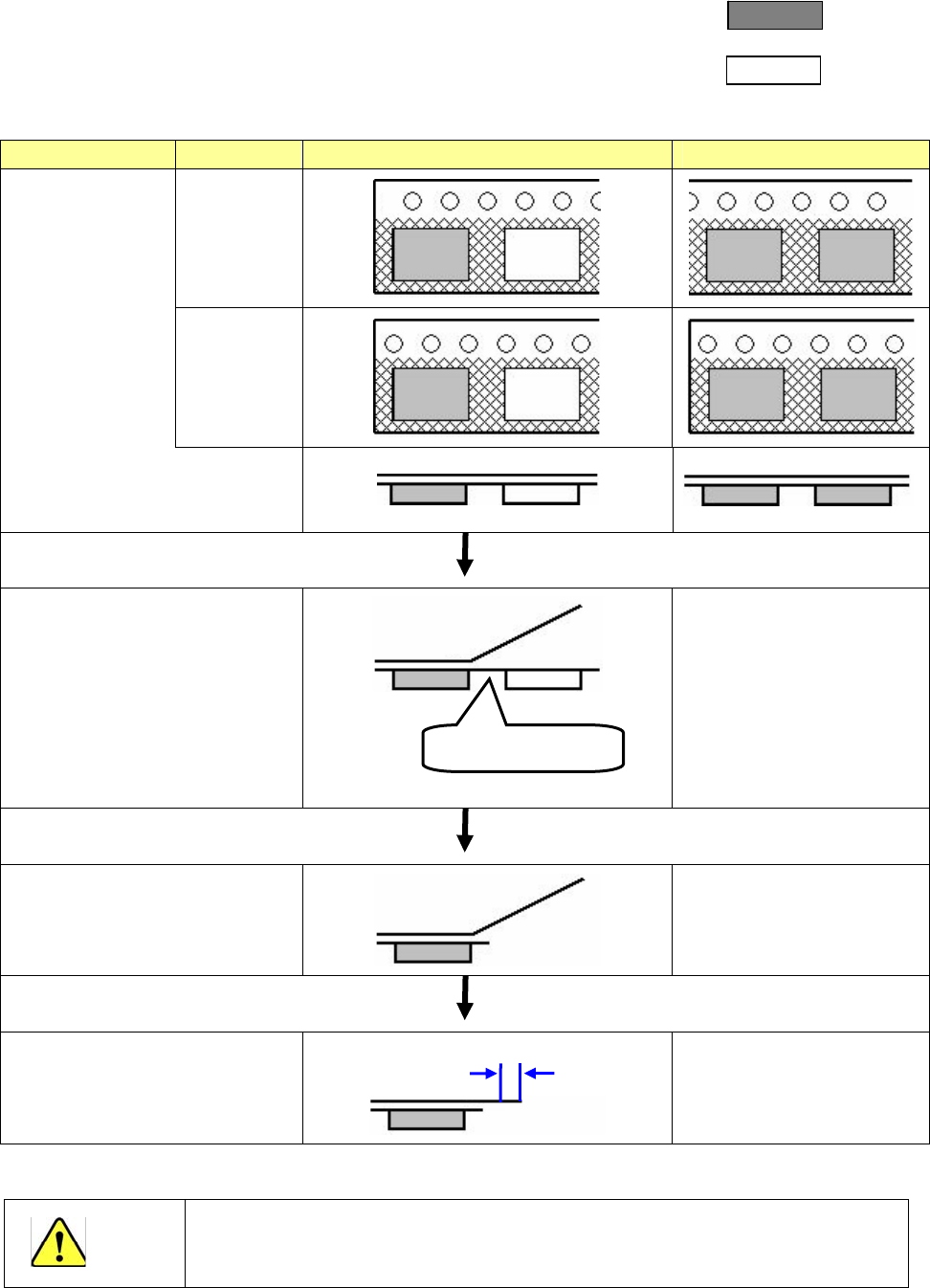

：有元件
：无元件
表
2-6-2-3
剪带夹具 新带子 生产中带子
A 型
在元件与元件之
间垂直切断
B 型
仅把新带子端的护罩带
剥离 1 间距+1mm
切除载带
1 个间距
将护罩带
从载带端头
1～3mm 处切断。
1～3mm
・
为便于切带时垂直切断，请使用专用的切带夹具 A（货号：E9041706A00）、
切带夹具 B（货号：40095282）。
注意
做上折痕
EF32FS/44FS/56FS 使用说明书
2-29

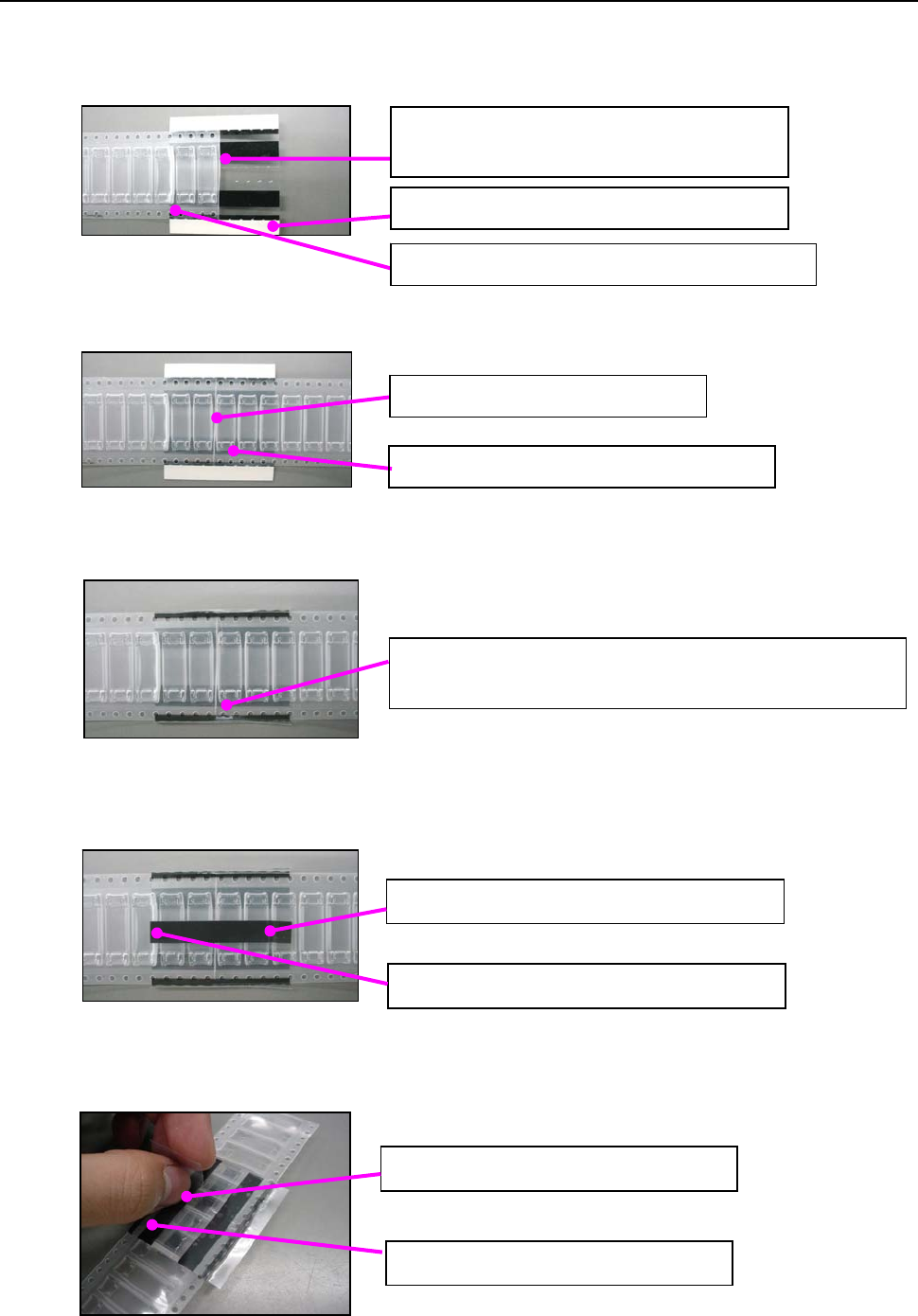

2-6-3 带子的连接方法
①将新带子、生产中带子均从前端起 30mm 的范围，用酒精（异丙醇或乙醇）清扫。
②确认清扫的酒精干了以后，在新带子一侧的载带面上，贴上表面用的搭接带。
图 2-6-3-1
③把生产中带子侧对接好。
图 2-6-3-2
④把剩下的白色衬纸剥离，折回。
图 2-6-3-3
⑤ 贴上背面用搭接带。
图 2-6-3-4
⑥ 把留下的表面的透明衬纸剥离下来。
图 2-6-3-5
带子的端头，目测
对准搭接带的中央。
传送孔外侧的白色衬纸留着。
剩余的衬纸端头对准带子的传送孔一侧。
载带不可重叠。
搭接带要对接贴成直线。
・
连同透明的衬纸，沿着传送孔侧折回，不可留下缝隙。
・
压实贴紧。
剥离前，要压实。
衬纸，要从新带子侧剥离。
剥离前，要压实。
衬纸，要从新带子侧剥离。
