EF32FS/44FS/56FS 使用说明书
4-2
4-2 RFID 标签
使用敝公司生产管理系统「IS Intelli SCS」时，RFID 标签是必要的选购项。
通过在供料器安装有 IC 标签，可以确认贴片状况、元件信息等。
(1) RFIDTAG INSERT 套件

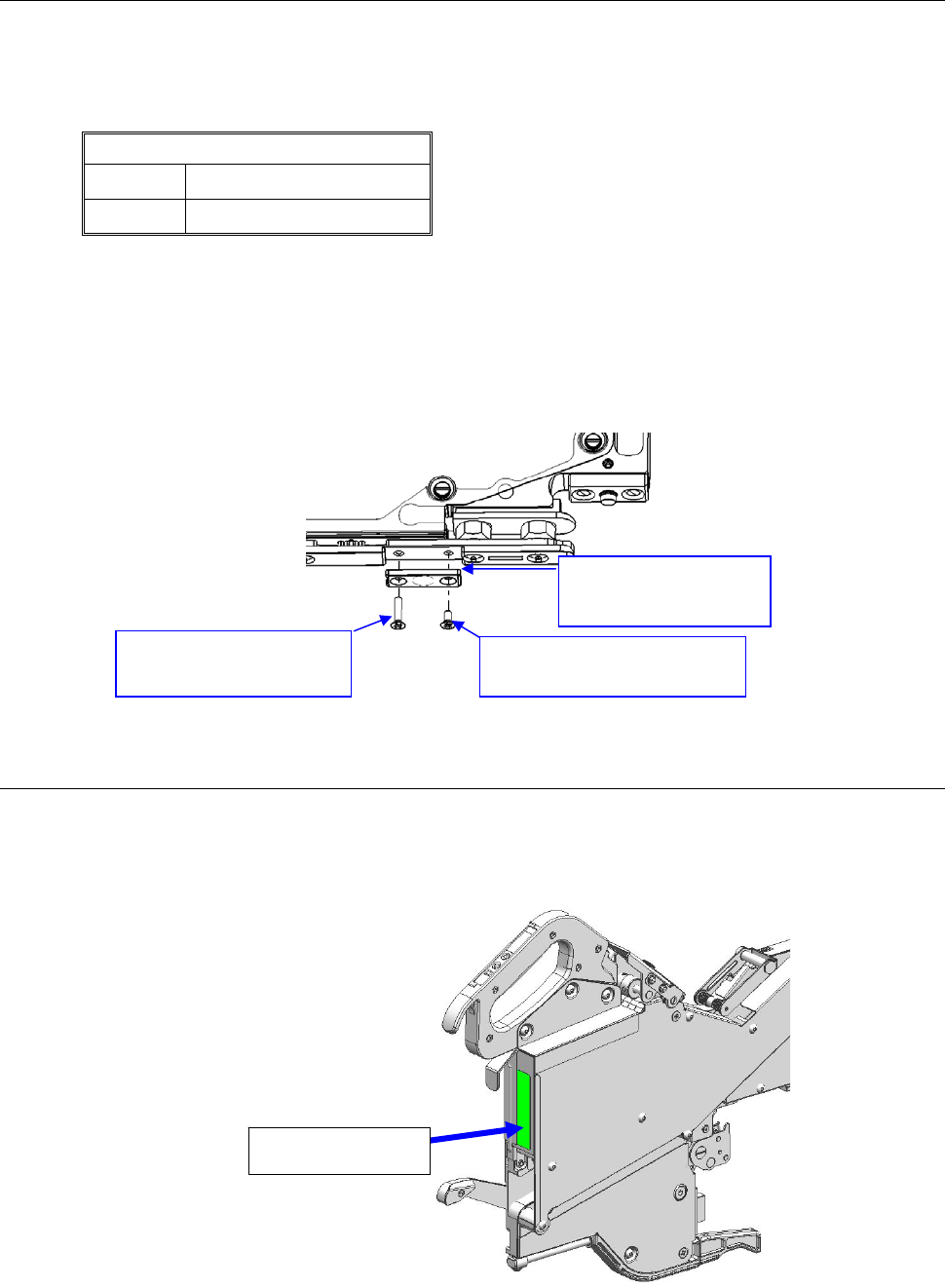

(2) 安装 RFID 标签的方法
请拧松②、③螺丝，拆下安装在主体上的 RAIL_CAP，再把①TAG INSERT(E)安装上。
安装③的螺丝时，将③的螺丝脱脂后，请将乐泰（Loctite）242 涂抹在③的安装孔里，再进行安装。
请注意轨道部分不要沾上乐泰（Loctite）242。
图 4-2-1
4-3 贴装条形码
在使用敝公司生产管理系统「IS Intelli SCS」时的必要选项。
在供料器安装条形码，可以将供料器与元件建立联系。（防止误贴片功能）
请将条形码贴装在图示位置。
图 4-33-1
ETF 用 TAG INSERT 套件
产品编号： 40073828
产品名称： TAG INSERT(E) KIT
①40073828
TAG INSERT(E) KIT
②ST1030651SN
平头自攻螺丝 M3X6
③SM1031201SC
平头螺丝 M3X12
条形码
EF32FS/44FS/56FS 使用说明书
5-1
5 故障排除
5-1 错误显示
操作本装置时，有时会显示下列错误。
・
装置发生某种硬件性错误，不能执行转换处理时。
・
发生软件性的内部错误，不能继续进行处理时。

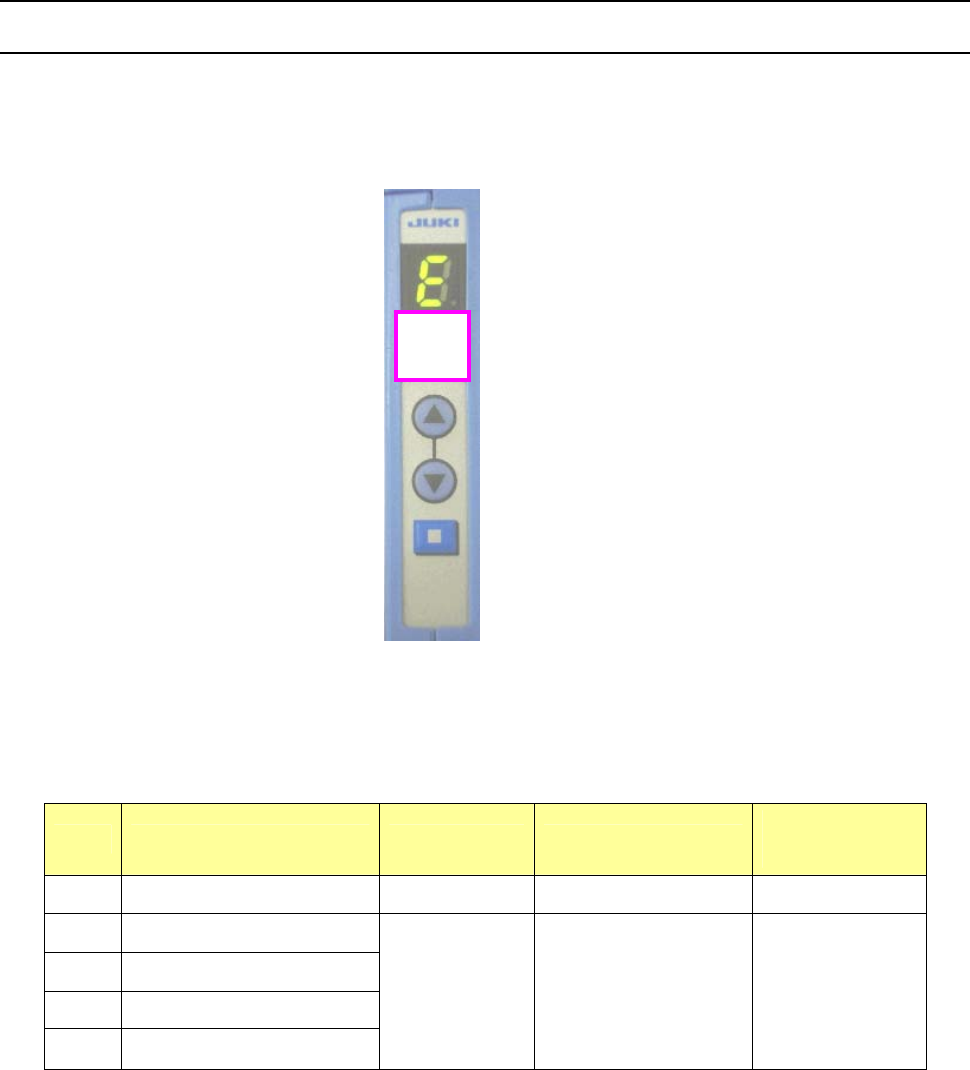

图 5-1-1
为错误号码
表 5-1-1 错误一览
显示 错误名 复位恢复
※1
排除错误的方法
※2
复位恢复后
的初始状态
E1 EEPROM 写入错误 × 关闭供料器电源 -
E2 电源电压下降错误
E3 张力错误
E4 接收异常命令错误
E7 失调错误
○
・
按一次■开关
・
关闭解锁把
※3
解除
（※1）复位恢复是指，排除错误后可继续使用。
出现不能复位恢复状态时，请先关闭一次供料器电源，再接通电源。
（从台架上卸下供料器后，电源会随之切断。）
（※2）排除错误请按「5-1-1 章 处理方法」进行排除错误的操作。
（※3）关闭解锁把后，与贴片机的通信即被切断。
＊
＊
EF32FS/44FS/56FS 使用说明书
5-2
5-1-1 处理方法
E1：EEPROM 写入错误
发生原因：进行数据保存处理时，非易失存储器写入失败。
处理方法：先把供料器电源切断一次，之后再接通电源。
（从台架上卸下供料器后，电源随之切断。）
反复 2～3 次后还发生同样错误时，估计是基板的错误。请向销售公司或本公司咨询。
E2：电源电压下降错误
发生原因：检查出供料器电源电压下降。
处理方法：请检查供料器在台架的安装是否正确。
反复数次还发生该错误时，请检查贴片机主机的电源状态。排除电源因素后仍出现错误
时，估计是故障。请向销售公司或本公司咨询。
E3：张力错误（刮出控制超时错误）
发生原因：刮出护罩带时，经过一定时间后张力传感器无反应。
处理方法：查不出供料器及带子异常时，请按一次■开关排除错误。会再进行一次护罩带刮出处理。
反复数次后还发生该错误时，请进行下列检查。
・
检查带子安装是否正确。
・
检查刮入部分的带子是否堵带、挂带。
・
检查张力臂有无异常。
排除上述因素后，仍出现该错误时，估计是故障。请向销售公司或本公司咨询。
E4：接收异常命令错误
发生原因：与主机通信时，收到未定义的命令。
处理方法：请检查供料器在台架上的安装是否正确。
E7：失调错误
发生原因：①初始化中识别位置失败。
②查出初始化完成后传送正转间距时马达失调。
处理方法：请检查带子的状态，是否有堵带、挂带等。
检查带子运行路线上有无元件等异物。
排除上述因素后，仍出现该错误时，估计是传感器或马达故障。请向销售公司或本公司
咨询。
