5-4 发生缠绕在齿轮上，运转不良时
图 5-4-1
如果发生上图所示的状态，请按以下步骤刮出护罩带。
① 反转传送间距，去除护罩带。
图 5-4-2
②

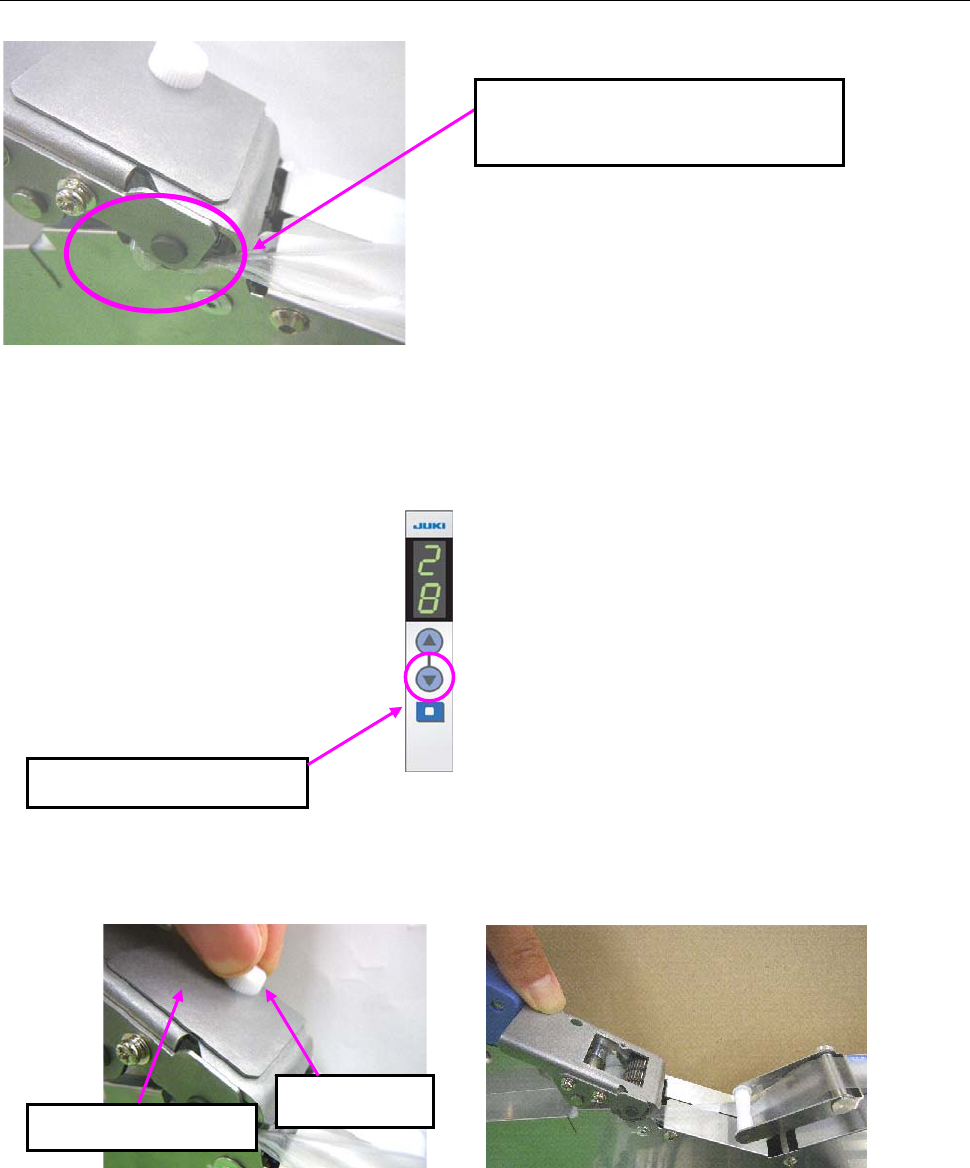

如果用方法①未能摘除护罩带，请用手指拧松传动旋钮，拆下拉杆空转臂罩。
图 5-4-3 图 5-4-4
反方向传送间距按钮
如果护罩带斜着进入传动齿轮里，护
罩带可能会缠绕在传动齿轮上。
传动旋钮
拉杆空转臂罩
EF32FS/44FS/56FS 使用说明书
5-5
请从传动齿轮起前面 10～20mm 将护罩带切断。
图 5-4-5

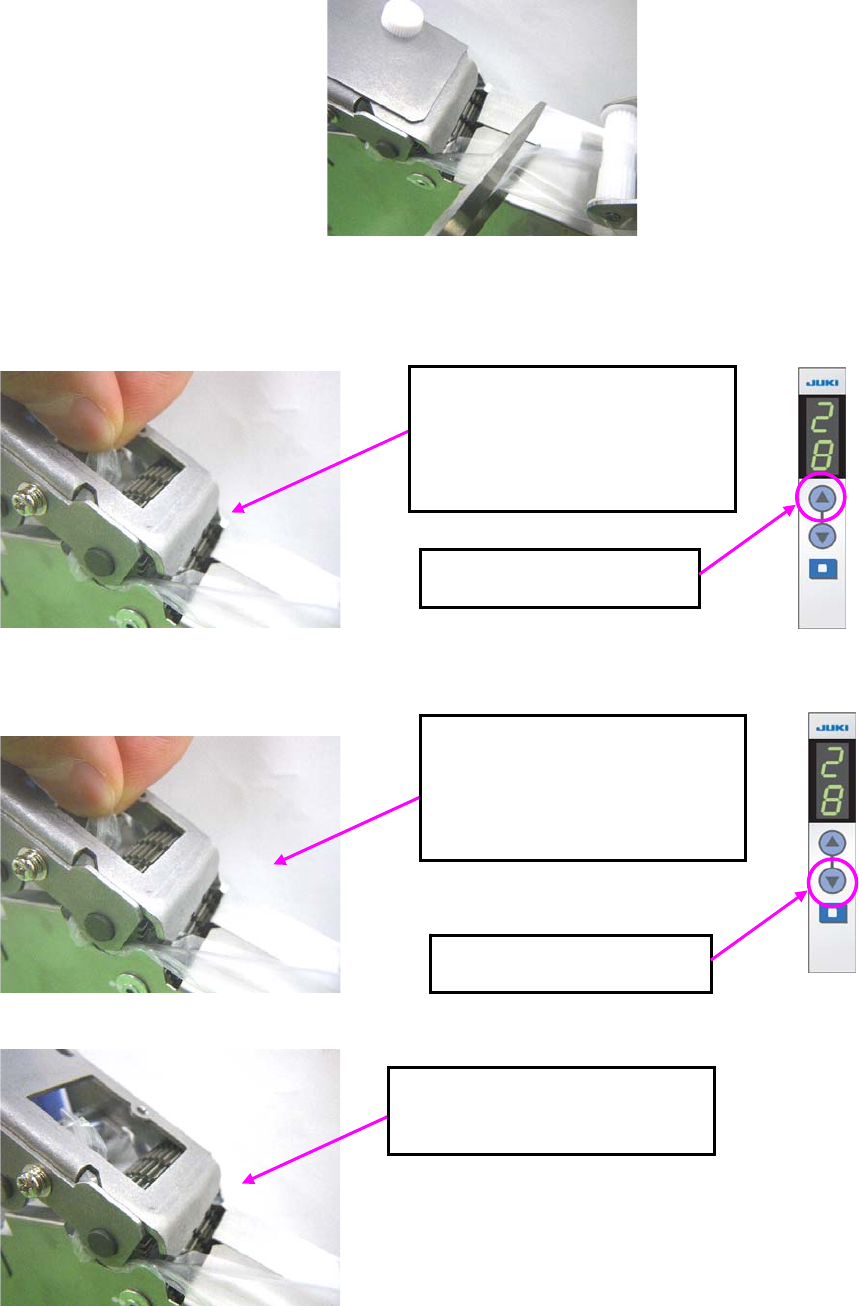

请一边拉缠绕的护罩带，一边按操作面板进行传送正转间距或反转间距，摘去护罩带。
（1）传送正转间距，摘除护罩带时
图 5-4-6 图 5-4-7
（2）传送反向间距，摘除护罩带时
图 5-4-8 图 5-4-9
图 5-4-10
正转方向间距传送按钮
反转方向间距传送按钮
请在供料器通电的状态下，一边
用手指拉缠绕在齿轮上的护罩
带，一边按正转间距按钮。
请在供料器通电的状态下，一边
用手指轻轻拉动缠绕在齿轮上
的护罩带，一边按反转间距按
钮。
然后，请将手指从护罩带上离
开，按反转间距按钮。
EF32FS/44FS/56FS 使用说明书
5-6

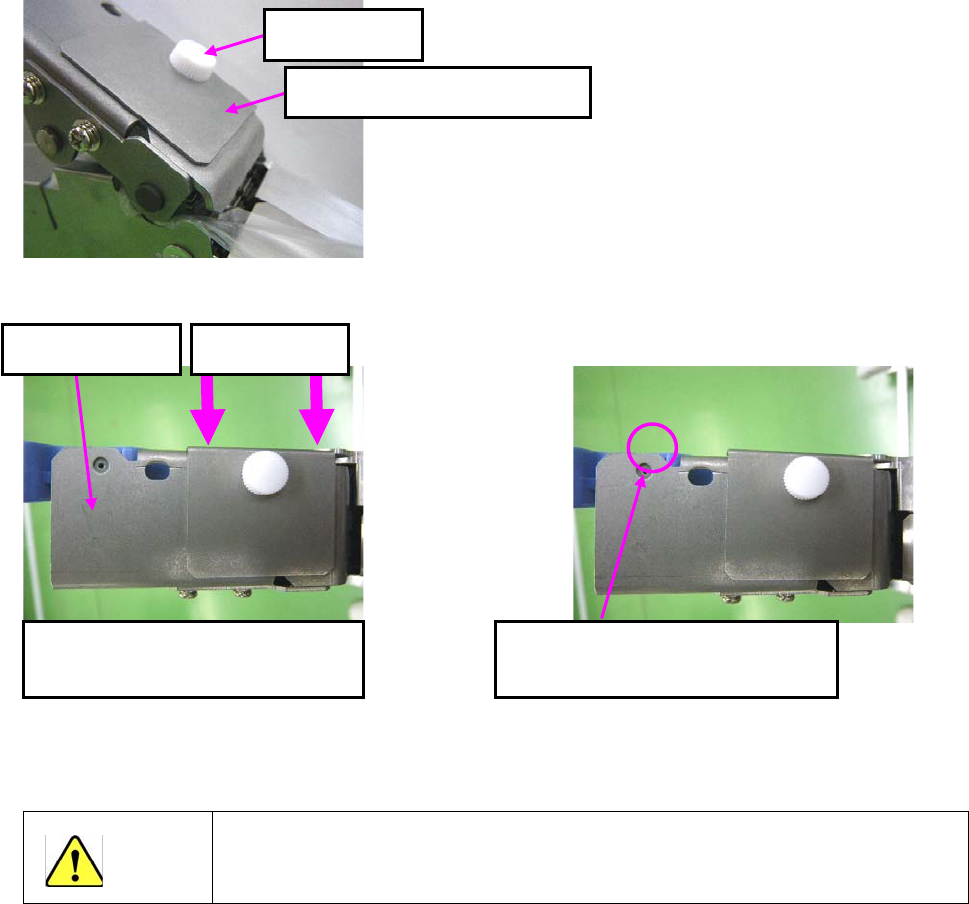

摘除后，请安装拉杆空转臂罩。
图 5-4-11
图 5-4-12 图 5-4-13
・
进行拆卸拉杆空转臂罩的操作时，请注意切勿将手接触到齿轮。
注意
拉杆空转臂罩
这时，在拉杆空转臂上用拉杆空转
臂罩压紧，进行安装。
拉杆空转臂 手指按压方向
如果如图所示安装得不紧密，可能会
干扰到相邻的供料器。
传动旋钮
