Pos. Item no. Description Part marking

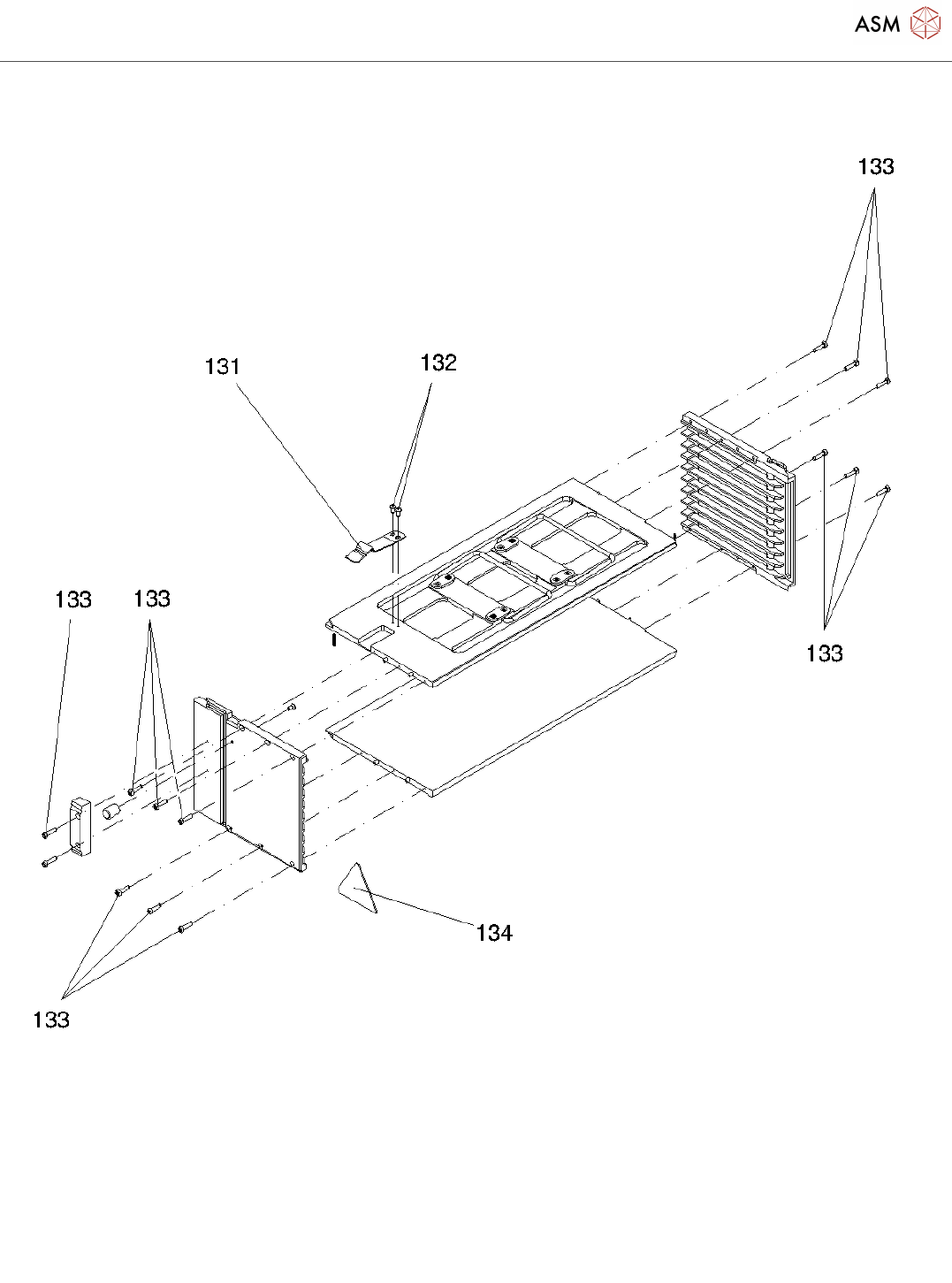

1 03136666-01 SIPLACE JTF-ML2
2 03132258-01 JTF-ML2 TOWER AND CONVEYOR
CPL.
3 03129038-02 TOWER MODULE CPL.
4 03134130-01 TOWER FRAME CPL.
5 03132712-02 LIFTING UNIT CPL.
6 03129166-01 LIFTING FIXED BEARING SUPPORT
CPL.
7 03129167-01 LIFTING MOTOR W/ FLANGE CPL.
8 03133230-01 LIFTING MOTOR W/ PULLEY SPARE PART
9 03134281-03 ASSEMBLY, LIFTING MOTOR
03134282-01 CABLE, LIFTING ENC
11 03134730-01 BALL SCREW R12X4 361MM FSB
TYPE
*
12 03129152-02 SYNCHRONIZED PULLEY AT3 Z=32 *
13 03130992-01 TOOTHED BELT SYNCHROFLEX
10+-0.1 AT3/201
WEAR PART
14 03130762-01 MAGAZINE BASE CPL.
15 03042507-01 ISO 4762 - M 4 X 16-A2-70 STANDARD PARTS
16 03146486-01 RETHANE BUMPERS
AZXSC15-12-M3
WEAR PART
17 03145975-01 SLOT SENSOR W/ CONNECTOR SPARE PART
18 00322472S01 50NDUIT CABLE CLIP D=3.2 MM
MET
SPARE PART
19 03042544-01 ISO 4762 - M 3 X 12-A2-70 STANDARD PARTS
20 03042553-01 ISO 4762 - M 4 X 12-A2-70
03134255-01 CABLE, EXTENSION, BOTTOM LIMIT
SENSOR
03134256-01 CABLE, EXTENSION, TOP LIMIT
SENSOR
23 03135776-02 TOWER LEFT PANEL CPL.
24 03133351-02 TRAY GUIDE WEAR PART
25 03151370-01 TRAY GUIDE TOP-LEFT SPARE PART
26 03147017-02 DOOR INSERT LOCK CPL. SPARE PART
27 03023237-01 ISO 7046-2-M3 X 5-A2-70-H STANDARD PARTS
28 03130946-01 DOOR CPL.
29 03133492-02 DOOR GUIDE STRIP WEAR PART
