Luftfilterkasten inkl. leistungsstärkerem Lüfter Nachrüst- und Instandhaltungsanleitung SIPLACE HS-50

1.5 Instandhaltung Ausgabe 07/01 Issue

1.5 Instandhaltung

GEFAHR

Alle Instandhaltungsarbeiten dürfen nur von hierzu ausgebildetem Personal (siehe Ausführungen

in der Betriebsanleitung HS-50) durchgeführt werden. Gehen Sie in der angegebenen Reihen-

folge vor.

Beachten Sie alle Gefahren-Hinweise in dieser Nachrüstanleitung (siehe Abschn. 1.3) und über-

geordnet in der Betriebs- und Instandhaltungsanleitung HS-50.

Durch das Permanent-Magnetfeld besteht u. a. LEBENSGEFAHR für Träger von Herzschrittma-

chern im Bereich der Linearmotore der Portalachsen (siehe GEFAHR-Hinweise zum Permanent-

magentfeld im Abschn. 1.3.2). 1

1.5.1 Erklärung der nachfolgend verwendeten Grafiksymbole

Benötigte Werkzeuge und Verbrauchsmittel 1

VORSICHT 1

HINWEIS 1

1.5.2 Benötigte Hilfsmittel, Werkzeuge und Ersatzteile

– 1 Filtermatte, montiert auf Filterrahmen, Art.-Nr. 00315209-01*), benötigt 2 Stück *)

– Staubsauger mit breiter Düse

*) Austausch vorerst nach Bedarf, bis aufgrund von Erfahrungswerten aus der wöchentlichen

Reinigung der Filtermatten ein gesichertes Intervall festgelegt werden kann

(siehe Abschn. 1.5.4).

Nachrüst- und Instandhaltungsanleitung SIPLACE HS-50 Luftfilterkasten inkl. leistungsstärkerem Lüfter

Ausgabe 07/01 Issue 1.5 Instandhaltung

1.5.3 Maschine in den Ausgangszustand für die Instandhaltung bringen

à Der BE-Wechseltisch bleibt angedockt.

à Beenden Sie den Bestückablauf an passender Stelle und fahren Sie das Betriebssystem Win-

dows NT herunter.

à Schalten Sie den Automaten am Hauptschalter AUS.

à Trennen Sie den Automaten vom Stromversorgungsnetz.

à Sichern Sie den Automaten während der Instandhaltung gegen unbefugtes Wiedereinschal-

ten, wie in der Betriebsanleitung SIPLACE HS-50, im Kapitel "Verriegeln des Automaten....",

beschrieben.

1.5.4 Austausch der Filtermatten im Luftfilterkasten, X-wöchentlich

Das Intervall für den Austausch der beiden Filtermatten ist in Abhängigkeit zur Maschinenausla-

stung und aufgrund des bei der wöchentlichen Reinigung festgestellten Verschmutzungsgrades

festzusetzen.

Ersetzen Sie die Filtermatte bei Beschädigung oder bei nicht mehr entfernbarer Verschmutzung.

à Bringen Sie den Automaten in den Ausgangszustand für die Instandhaltung (siehe

oben).

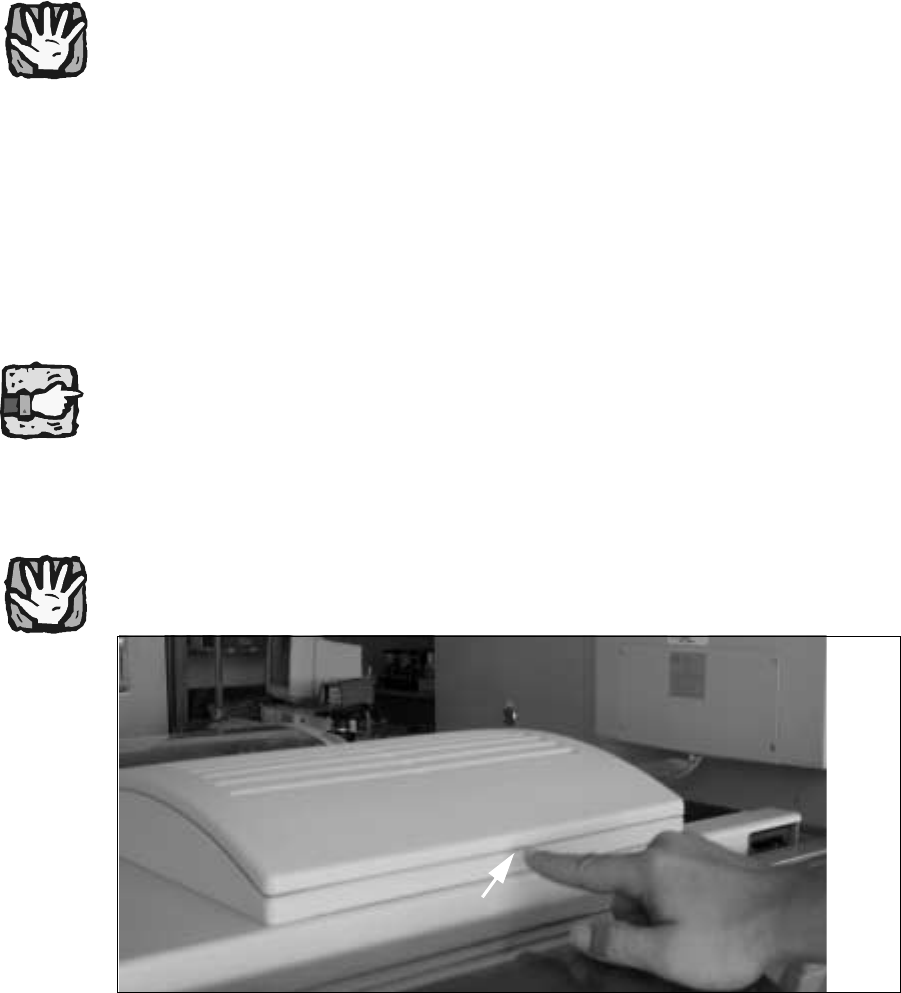

Abb. 1.5.1 Deckel des Luftfilterkastens öffnen

à Entriegeln Sie den Deckel durch leichten einseitigen Druck an mittig an der Längsseite der

Wanne angeordneten Nase (siehe Abb. oben) und nehmen Sie den Deckel nach oben ab.

à ZiehenSiediealteFiltermatte (inkl. Filterrahmen)vom Klettstreifen,entlangdes Randbereichs

des Deckelrahmens ab.

à Entfernen Sie ggf. Filtermattenreste und sonstige festhängende Teile von der Klettfläche.

Nase

Luftfilterkasten inkl. leistungsstärkerem Lüfter Nachrüst- und Instandhaltungsanleitung SIPLACE HS-50

1.5 Instandhaltung Ausgabe 07/01 Issue

à Befestigen Sie die neue Filtermatte (Art.-Nr. siehe Abschn. 1.2), die im Lieferzustand bereits

auf einem Filterrahmen befestigt ist, mit Hilfe des Klettverschlusses am Deckelrahmen.

à Setzen Sie den „Deckel kpl.“ mit leichtem Druck auf die Wanne, so daß der Deckel in die

Wanne einrastet.

1.5.5 Absaugen der Luftfiltermatten, wöchentlich

à Bringen Sie die Maschine in den Ausgangszustand für die Instandhaltung, wie oben im

Abschn. 1.5.3 beschrieben.

à Öffnen Sie den Deckel des Luftfilterkastens, wie oben im Abschn. 1.5.4 beschrieben und neh-

men Sie den Deckel ab.

HINWEIS:

Stellen Sie den Staubsauger auf eine angepaßt reduzierte Leistung ein, damit die Filtermatte we-

der eingesaugt noch vom Klettverschluss gerissen wird, aber trotzdem sauber wird. 1

à Verwenden Sie einen Staubsauger mit breiter Düse und saugen Sie die Filtermatte auf der

Oberseite einmal wöchentlich gründlich ab.

à Erkunden Siebei der wöchentlichen Reinigung den Verschmutzungsgrad der Filtermatten und

legen Sie - in Abhängigkeit zu den Betriebsstunden - ein gesichertes, individuelles Austausch-

intervall für die Filtermatten dieser Maschine fest. Je nach Standort der Maschine innerhalb ei-

ner Halle kann dieses Intervall evtl. auch unterschiedlich sein.

à Dokumentieren Sie das ermittelte Intervall, so daß die Information jederzeit auch anderen Per-

sonen, die Instandhaltung ausführen, zur Verfügung steht.
