维修调整要领书
2-31
3.5mm
弯管接头
速度控制器
自动开关
气缸托架
气缸
附带垫片的内六角螺栓
M4 L=10
维修调整要领书
2-32
2-1-19 θ原点传感器的更换（贴装头 RevA 以后）
2-1-19-1 光纤传感器的更换
1) 拆下 T 传感器托架。请参照 2-1-13【θ马达的更换】的步骤。
2) 从 T 传感器托架上取下光纤传感器。
3) 组装请按相反的步骤进行。
4) 在组装后，旋转 Z 轴确认检测到皮带原点（字样）。
※ 光纤传感器的组装位置，按 T 传感器托架表面内侧 2 个：6.0±0.5mm，外侧 2 个：8.0±0.5mm 进
行调整。并且，按照附带白色记号笔的缆线朝上的方向进行组装。
※ 请将光纤传感器插入传感放大器的内部
※ 请用前端附带的切刀切断光纤调节长度。
光纤传感器
T 传感器托架
附属螺母&附属垫片
附带白色记号笔的缆线朝上侧
8mm
8mm
6mm
6mm
维修调整要领书
2-33

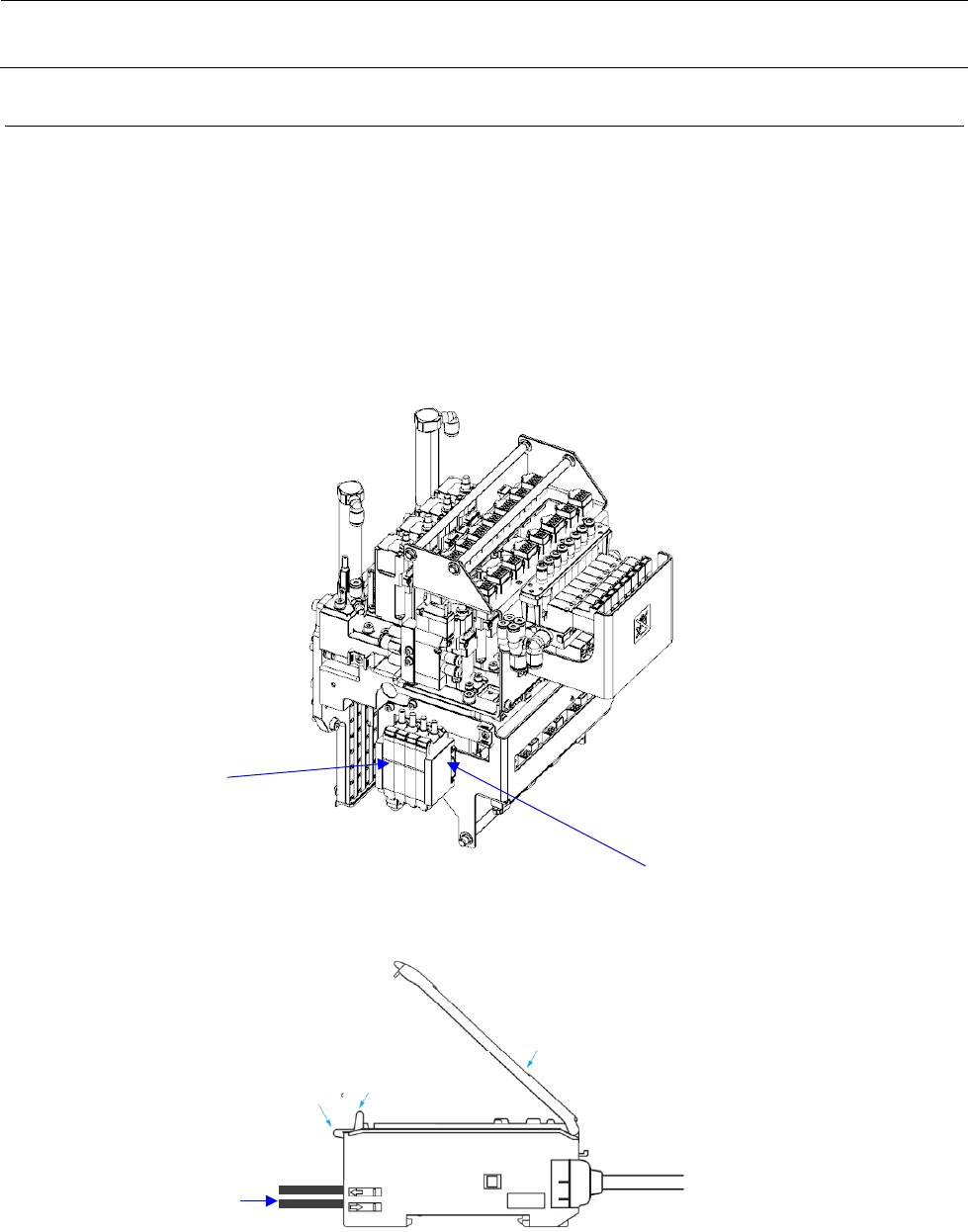

2-1-19-2 传感放大器的更换
1) 向上打开传感放大器的保护罩，拉起位于光纤插入部附近的拉杆，从放大器拔出光纤接头。
2) 取下传感放大器两侧的固定连接器。
3) 在传感放大器向下方按入的状态，向上提起光纤插入端并取下。
4) 组装请按相反的步骤进行。
5) 更换后，请设定传感器阈值。
※ 请将光纤传感器插入至传感放大器内部。
传感放大器
固定连接器(两侧)
光纤
锁定状态
解除锁定状态
保护罩
