维修调整要领书
4-5
4-5
对焦调整和光量调整
对焦调整和光量调整的方法，请参阅表 QA[RS-1_QA 表 M04_OCC]。
4-6
更换 OCC 装置后的从新调整项目
表 4-6-1 更换 OCC 装置后的从新调整项目一览
镜头
组件
照明
组件
CCD 摄像机
镜头
照明
基板组件
镜头
滤光镜
焦点调整 ○ － ○ － －
OCC 光量调整（注） △ ○ △ ○ ○
OCC 偏差（注） ○ － ○ － －
辅助 OCC 偏差（注） ○ － ○ － －
原点粗调（注） ○ － ○ － －
头部偏差（注） ○ － ○ － －
BMR 偏差（注） ○ － ○ － －
HMS 偏差（注） ○ － ○ － －
贴片综合偏差（注） ○ － ○ － －
VCS 摄像机偏差（注) ○ － △ － －
VCS 综合偏差（注） △ － △ － －
○：必须, △：确认, －：不需要
（注）参考 MS 参数
维修调整要领书
5-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
5
基板传送
5-1
传送皮带的更换
1） 请松开传送皮带用张力挑帐皮带轮。

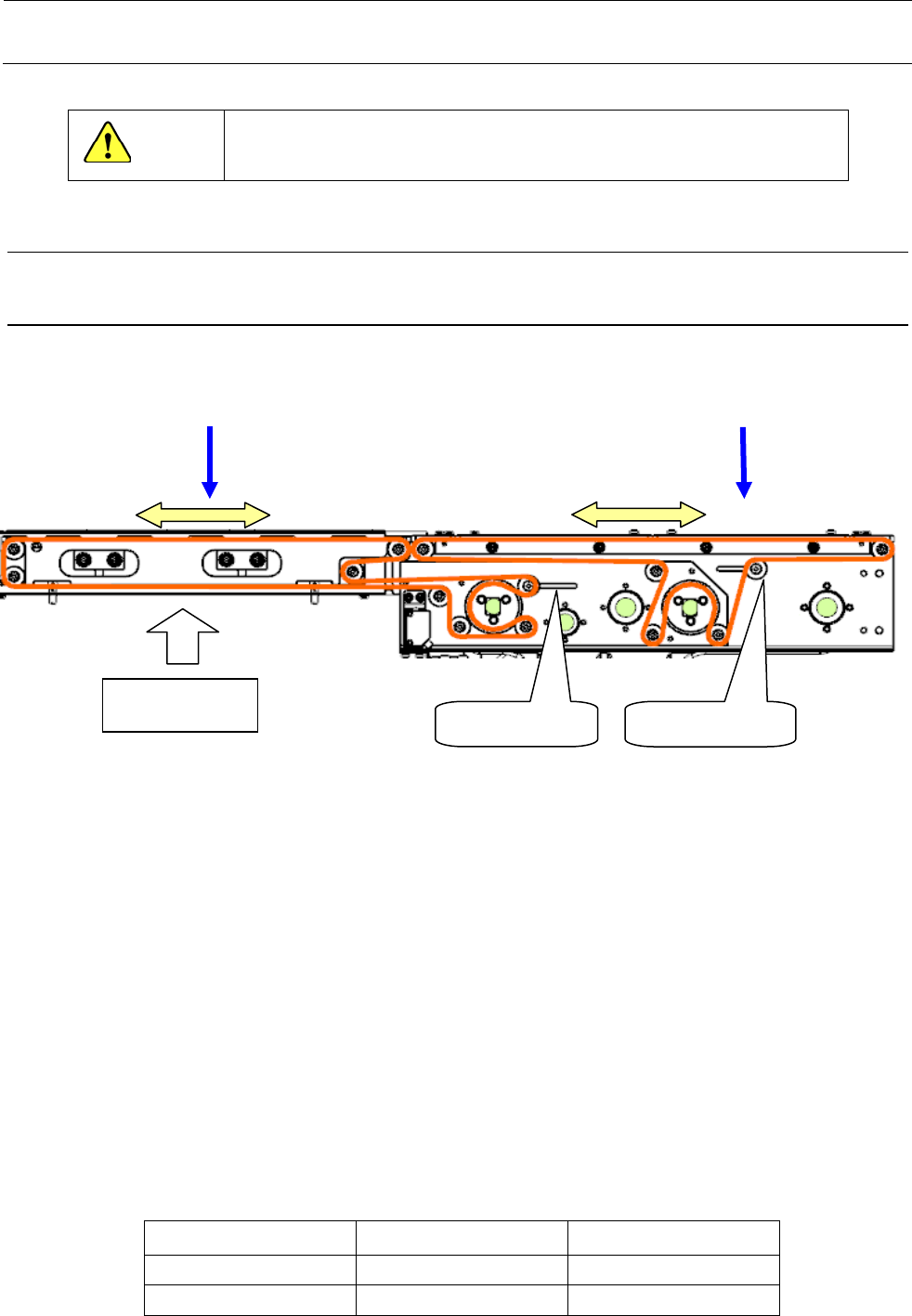

图 5-1-1 基板传送和传送皮带
2） 更换成表 5-1-1 货号的皮带。
3） 调整传送皮带的张力时，先测定没有施加张力的皮带长度，移动长孔部的传送皮带轮的位置，让
长度增加 0.5％。
＜调整方法＞
调整方法是，在传送轨道上用铅笔等以 200mm 的距离标上二个记号。
移动传送皮带轮，施加张力，让 2 个标记的距离变成 201mm。
此时，前部和后部缓冲器，并应注意不通过添加带张力抬起。
表 5-1-1 传送带货号
中心
IN/OUT
传送皮带左右通用
40183030
40183028
传送皮带左右通用 XL
40073709
40113952
IN・OUT 传送带 中心传送带
注意所不抬起
张力调整位置 张力调整位置
维修调整要领书
5-2
5-2

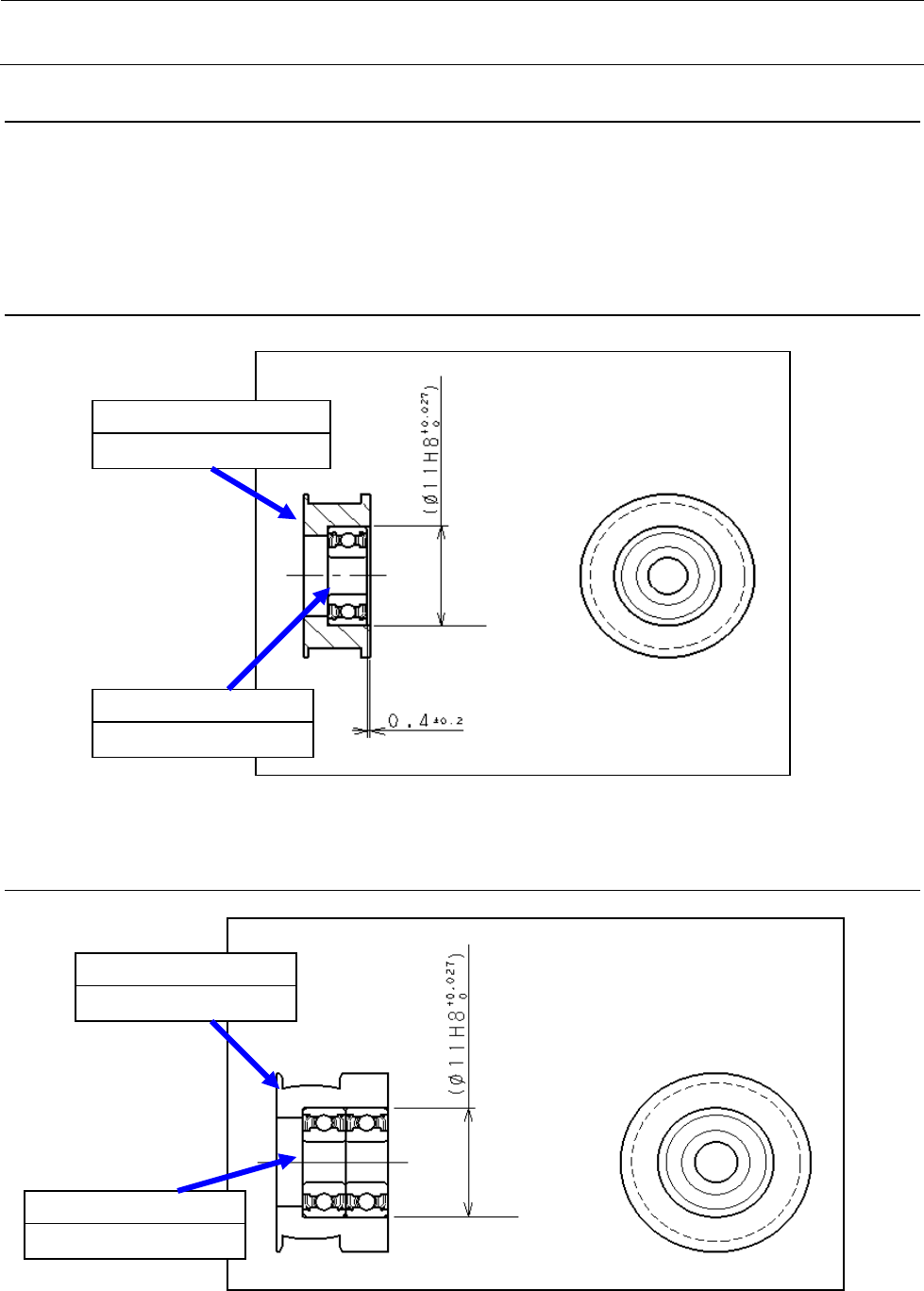

传送皮带轮的更换
传送皮带轮有 2 种。变更安装位置，错误组装方法的话，皮带轮的转动变化，传送皮带轮的校准也变
坏，发生皮带磨损。
请参照各传送皮带轮的组装方法。
5-2-1
传送皮带轮 A 组：E21117150A0
图 5-2-1-1 传送皮带轮Ａ组
5-2-2
传送皮带轮 B 组：E20897210A0
图 5-2-2-1 传送皮带轮 B 组
E2111715000
传送皮带轮Ａ 数量：1
SB104000100
凸轮轴承 数量：1
E2089721000
传送皮带轮 B 数量：
1
SB104000100
凸轮轴承 数量：2
