维修调整要领书 5-9 5- 5- 3 传送宽度调整联动正时皮带的更换 1 ） 松开空转皮带轮螺钉，却将空转皮带轮，松开正时皮带。 图 5- 5- 3- 1 松开空转皮带轮 2 ） 拆下 AWC 编码器 图 5- 5- 3- 2 拆下 AWC 编码器 空转皮带轮 空转皮带轮
维修调整要领书
5-8
5-5-2
传送带电动机正时皮带的更换
1） 卸下固定驱动轴 C 的支撑轴承螺丝。
图 5-5-2-1 传送带电动机托架
2） 移开驱动轴 C，更换正时皮带。
图 5-5-2-2 传送带电动机托架
3） 请按相反的順序组装，将正时皮带的张力调整到 17.6～21.6N。
调整请使用 UNITTA 株式会社生产的声波式皮带张力计（Weight=2.5, Width=6.0, Span=93）
注）张力过于紧→驱动轴的扭矩増大导致电动机轴承损坏
注）张力过于松→皮带轮跳齿导致异常声音、正时皮带磨损、损坏
维修调整要领书
5-9
5-5-3
传送宽度调整联动正时皮带的更换
1） 松开空转皮带轮螺钉，却将空转皮带轮，松开正时皮带。
图 5-5-3-1 松开空转皮带轮
2） 拆下 AWC 编码器
图 5-5-3-2 拆下 AWC 编码器
空转皮带轮 空转皮带轮
维修调整要领书
5-10

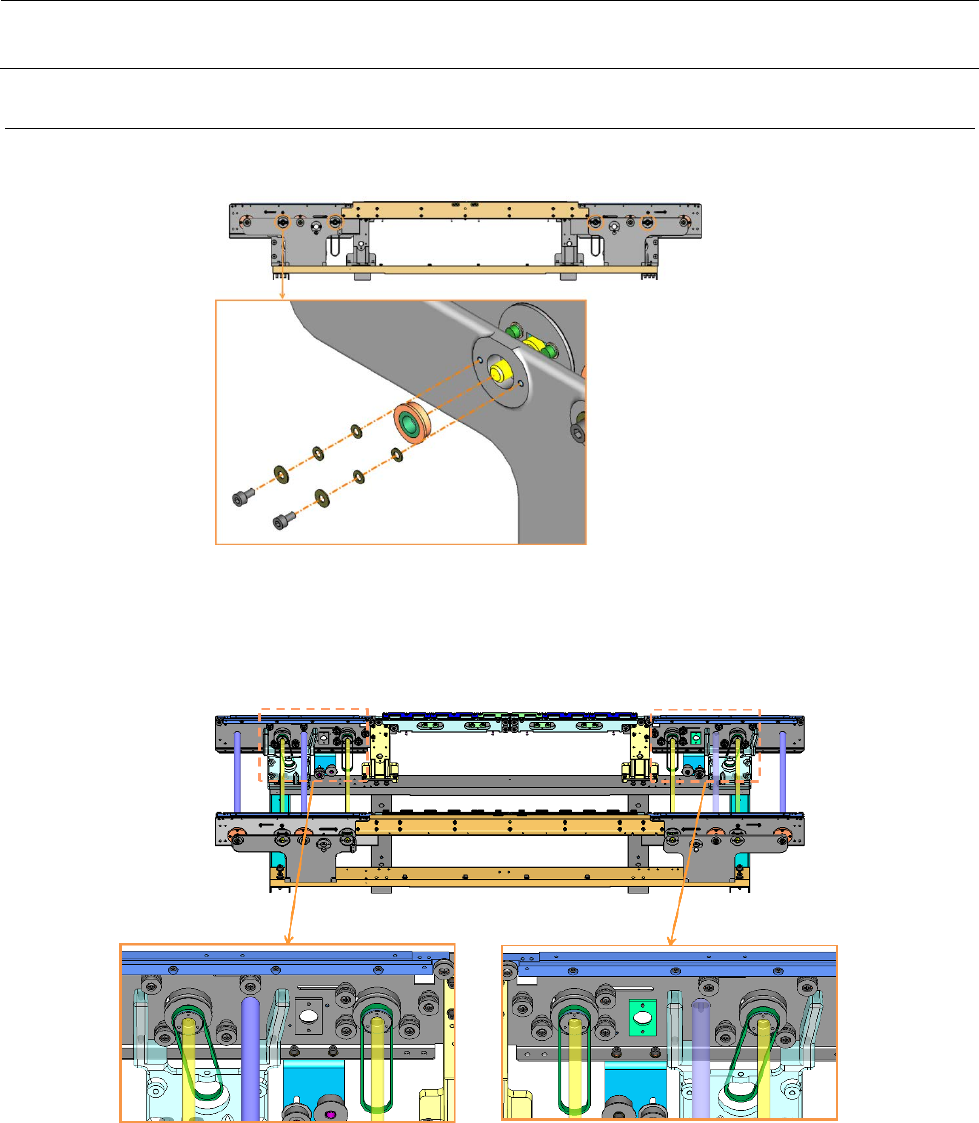

3） 卸下固定螺旋轴的支承轴承螺丝。
图 5-5-3-3 卸下支撑轴承固定螺丝
4） 滑动螺杆轴，以取代正时皮带。
图 5-5-3-4 卸下螺丝轴支撑轴承
5） 请按相反的順序组装，将正时皮带的张力调整到 20.0N～25.5N。
调整请使用 UNITTA 株式会社生产的声波式皮带张力计（Weight=4, Width=9, Span=98）
注）张力过于紧→驱动轴的扭矩増大导致电动机轴承损坏
注）张力过于松→皮带轮跳齿导致异常声音、正时皮带磨损、损坏
