维修调整要领书 6-1 6 C AL 块 为了防止突然的起动造成事故，请关掉电源之后再进行操作 。 6- 1 CAL 基板组的更换 1 ） 卸下插入基板的 2 根束线①。 2 ）从弯管拔下 φ4 空气软管②。 3 ） 卸下 2 处的Ｍ 3 带垫片螺丝③，从 CAL 侧护罩拉下基板，卸下 φ4 空气软管， 这样就可以取出 CAL 基板组。 4） 基板更换后，请按照相反的程序组装。 1 3 2 1 危险
维修调整要领书
5-35
5-15-2
限动器气缸的更换
1) 释放本体空气。
2) 拆下气缸所连接的空气管子。
3) 气缸拆下每个塞机械限动器连接。
4) 拆下气缸止动连接器。
5) 拆下关节。
6) 更换气缸。
7) 组装时请按相反的操作顺序进行。
※ 注意汽缸杆的长度调节和止动连接的。
※ 气缸请组装在活塞杆可平稳移动的位置上。
※ 请注意空气管子的连接。
图 5-15-2-1 限动器气缸的更换
图 5-15-2-2 限动器连接的调整
限动器连接
8.6±0.2mm
维修调整要领书
6-1
6 CAL
块
为了防止突然的起动造成事故，请关掉电源之后再进行操作。

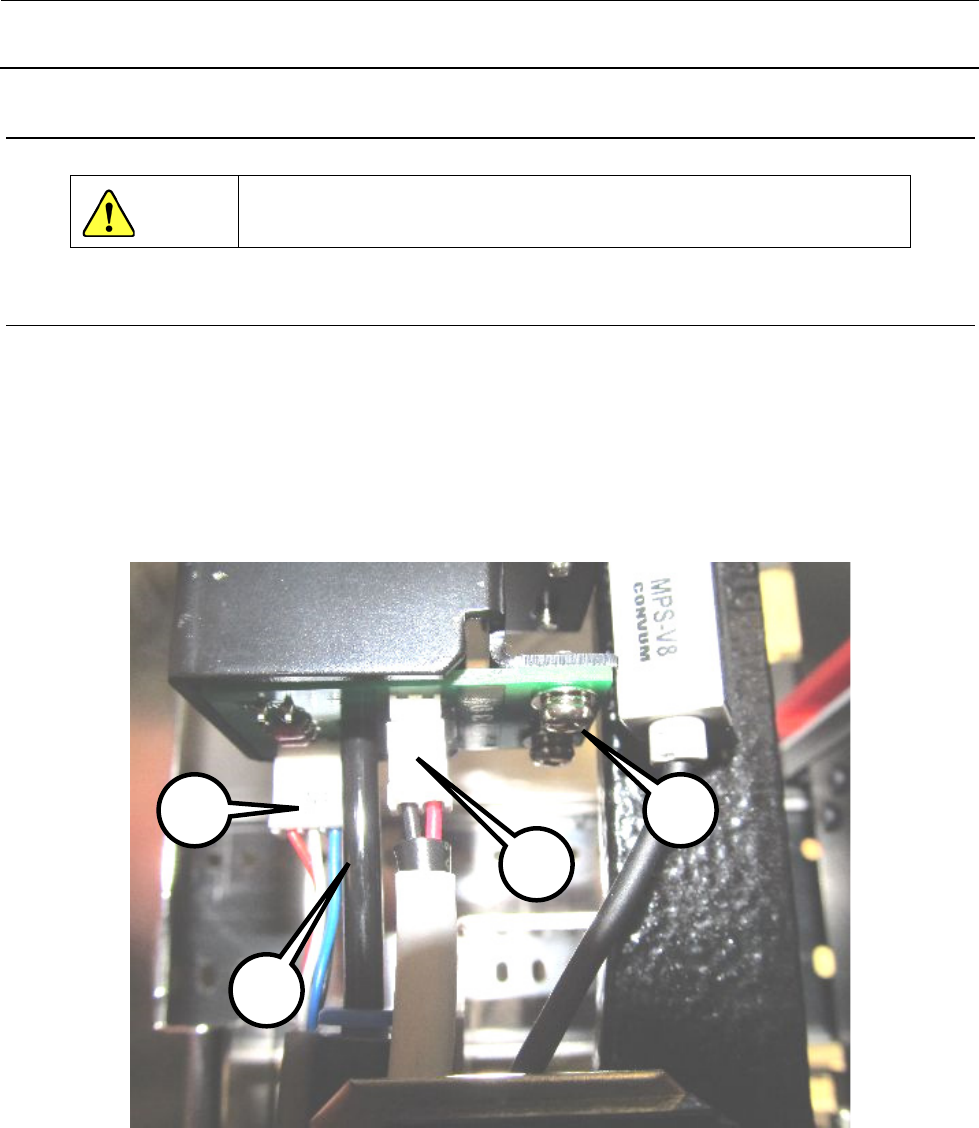

6-1 CAL 基板组的更换
1） 卸下插入基板的 2 根束线①。
2）从弯管拔下 φ4 空气软管②。
3） 卸下 2 处的Ｍ 3 带垫片螺丝③，从 CAL 侧护罩拉下基板，卸下 φ4 空气软管，
这样就可以取出 CAL 基板组。
4） 基板更换后，请按照相反的程序组装。
1
3
2
1
危险
维修调整要领书
6-2

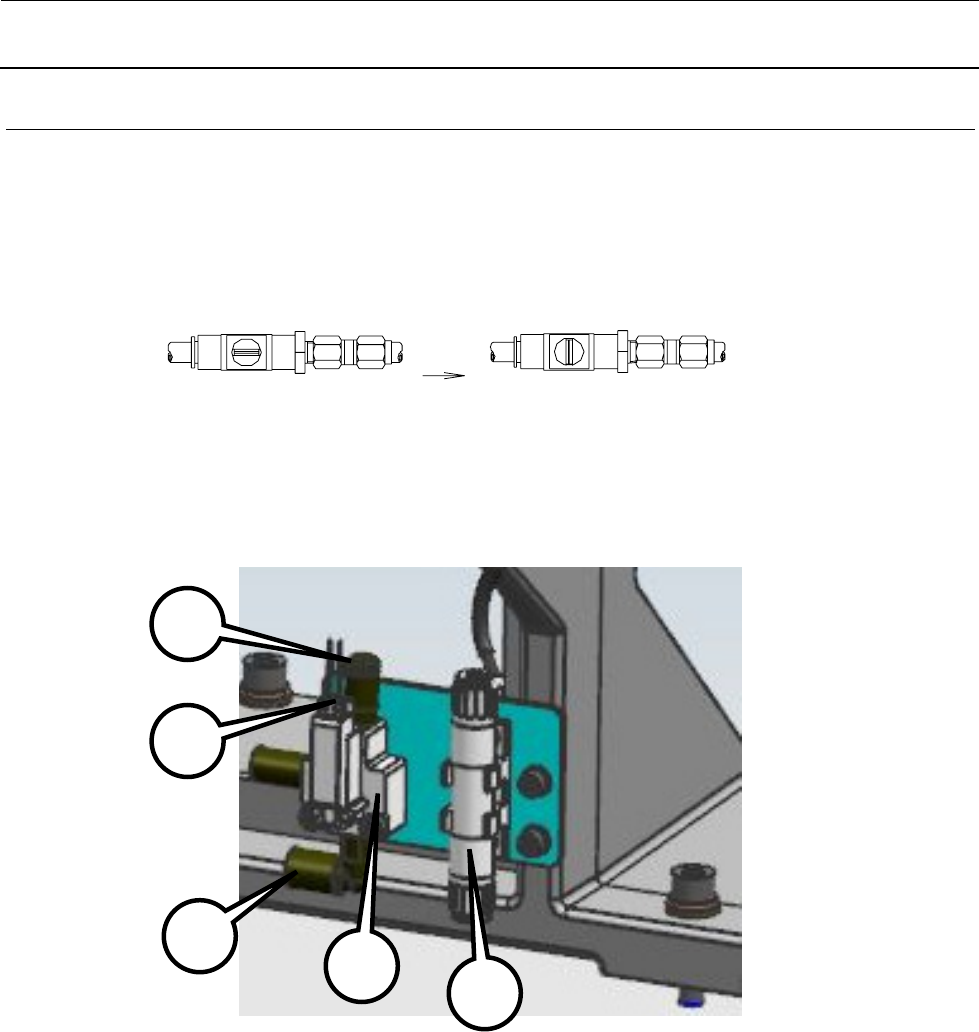

6-2 更换排出器
1）请使本体左下方的手柄阀置于关闭状态。
2）拆下 φ4 气管①、φ6 气管②。
3）卸下 CAL VCUM SV 组的线束③。
4）请取下安装螺钉④（2 颗），更换 CAL VCUM SV 组。
5）安装请按相反的步骤进行。
切断空气
过滤器⑤的更换即使不切断供气也可进行。
货号 PF0100030A0 品名 AIR SUCTION FILTER
关闭状态 打开状态
3
2
4
1
5
