维修调整要领书 8-1 危险 为 防止 因意外 起动 导致事故，请切断 空气和 电源后，再进行 操 作。 8 供料器台架 8- 1 供料器台架 ・ 固定台架 ・ 统一更换台 车
维修调整要领书
7-3
7-2 ATC OPEN/CLOSE 传感器的更换
1） 卸下传感器止动卡具，从 ATC 底座侧面的固定底座切断束线箍。
2）请更换 ATC OPEN 传感器组、或 ATC CLOSE 传感器组。
3） 请用束线箍把电缆线固定在固定底座上，安装传感器止动卡具。
图 7-2-1 OPEN/CLOSE 传感器
7-3 速度控制器的调整
1） 请转动速度控制器的旋钮，把滑板的开闭时间调整到规格值。
(大约是从旋钮全闭转动 2 圈半。)
2） 调整后，应固定旋钮。
滑板的开闭时间，请在手动控制画面上确认。
＜规格＞
滑板开闭时间…80±5msec
维修调整要领书
8-1
危险
为防止因意外起动导致事故，请切断空气和电源后，再进行操
作。

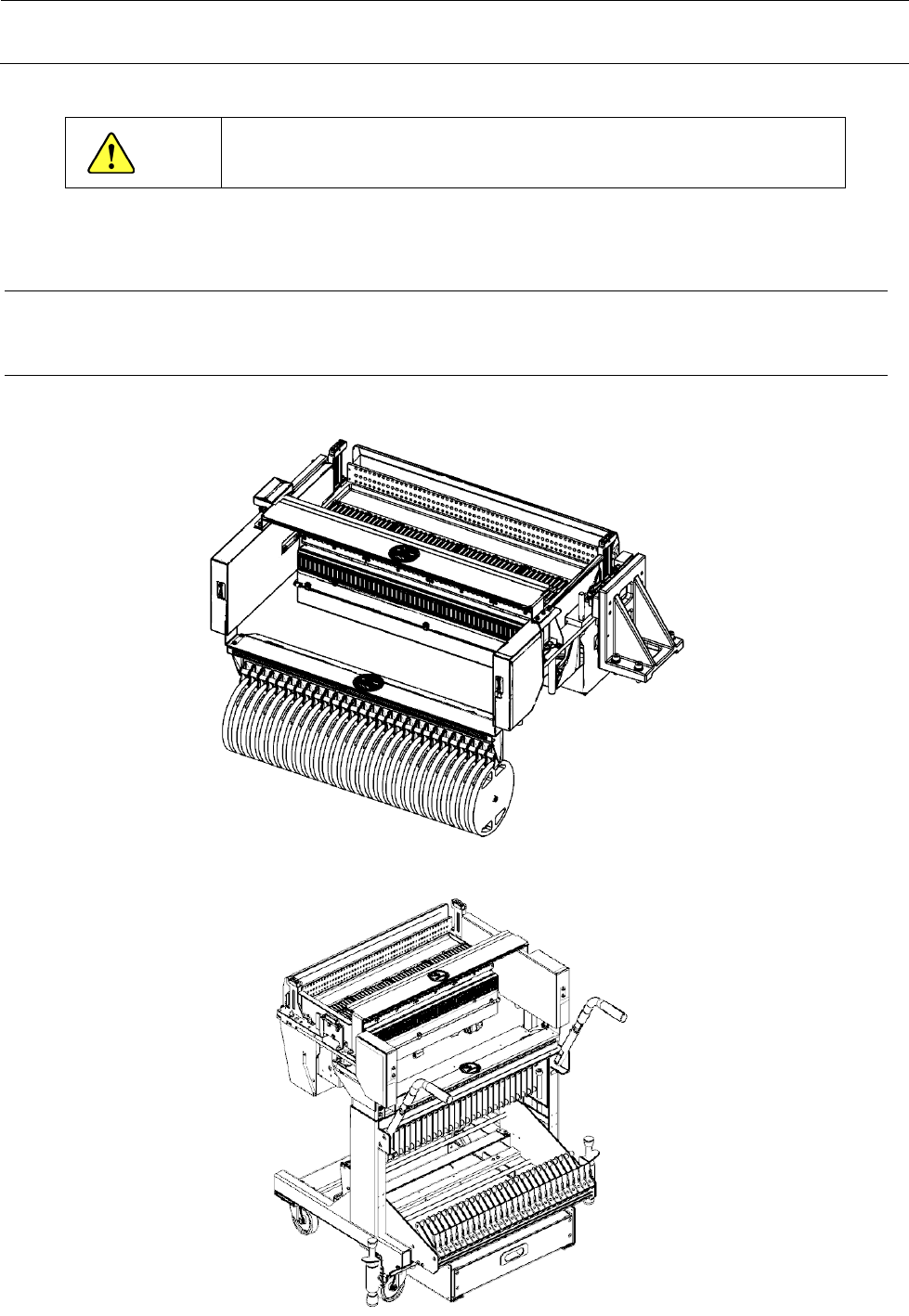

8
供料器台架
8-1
供料器台架
・固定台架
・统一更换台车
维修调整要领书
8-2

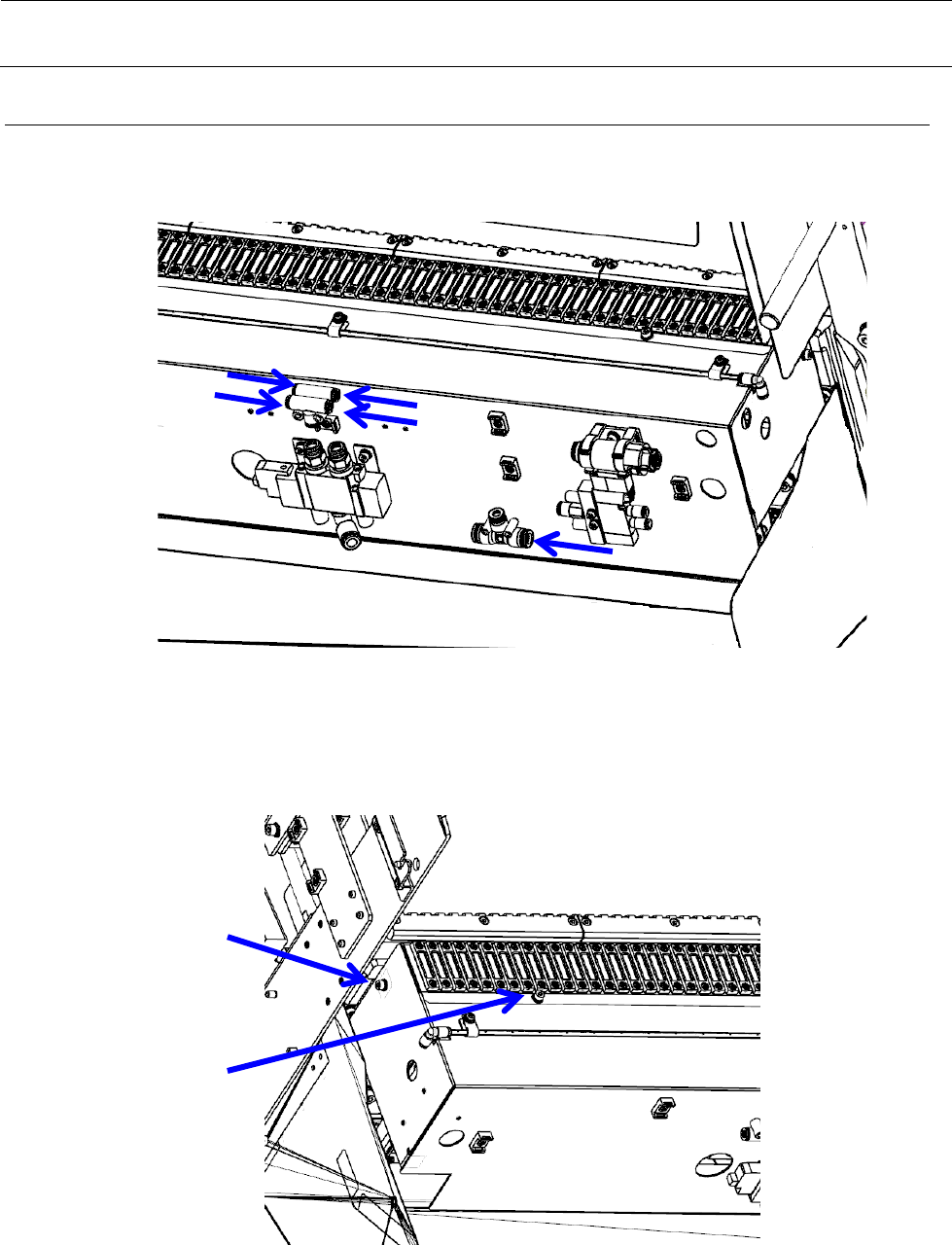

8-1-1
台架基板的更换
1) 请确认空气供应装置被切断，拆下以下五个位置的空气管。
2) 请拆下固定螺丝（带垫圈的六角凹头螺栓 M4 L=8），卸下台架 PCB 外罩。
固定螺丝也是在相对侧的图的位置。（共 4 处）
