维修调整要领书 8-5 8-1-3 滑动轨道 的 更换 1) 请拆下固定螺丝（圆 螺丝 M4 L= 10 ） ，卸 下滑动轨道。 2) 按照定 位销，装配滑 动轨道。 3) 固定 固定螺丝（圆螺丝 M 4 L=10 ） 。（ 紧固力矩 1.3N·m ）
维修调整要领书
8-4
8-1-2

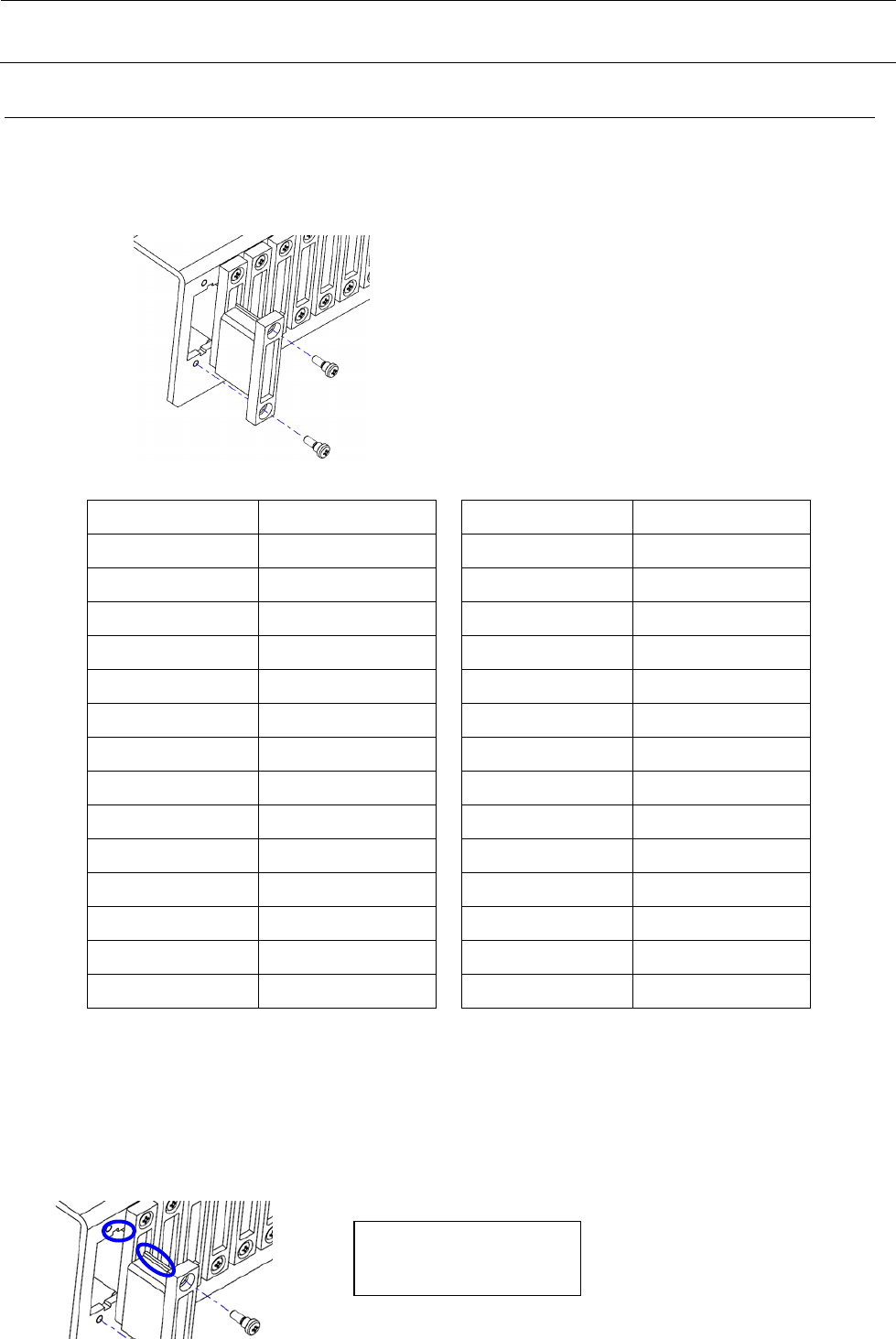

FDC 更换
1) 再卸下 PCB 外罩（参见 8-1-1）。
2) 切断电缆的束线带。
3) 请拆下连接器的固定螺丝。
连接器束线的交流见下文，两个连接器在同一时间。
4) 连接器把斜入在 FDC 板中的孔，传送在背面侧。
5) 卸下连接在电动台架基板上的连接器，更换连接器电缆。
6) 安装时，请按逆向步骤进行。
※ 连接器的固定位置指定。对准供料器位置。
※ 在连接器的顶部和底部的肋，在 FDC 板的孔相匹配的切迹。
供料器位置 束线装配部件编号 供料器位置 束线装配部件编号
1 ・ 2 40182182 29 ・ 30 40182196
3 ・ 4 40182183 31 ・ 32 40182197
5 ・ 6 40182184 33 ・ 34 40182198
7 ・ 8 40182185 35 ・ 36 40182199
9 ・ 10 40182186 37 ・ 38 40182200
11 ・ 12 40182187 39 ・ 40 40182201
13 ・ 14 40182188 41 ・ 42 40182202
15 ・ 16 40182189 43 ・ 44 40182203
17 ・ 18 40182190 45 ・ 46 40182204
19 ・ 20 40182191 47 ・ 48 40182205
21 ・ 22 40182192 49 ・ 50 40182206
23 ・ 24 40182193 51 ・ 52 40182207
25 ・ 26 40182194 53 ・ 54 40182208
27 ・ 28 40182195 55 ・ 56 40182209
拧紧连接器的固定螺丝，
确认连接器平滑移动。
维修调整要领书
8-5
8-1-3

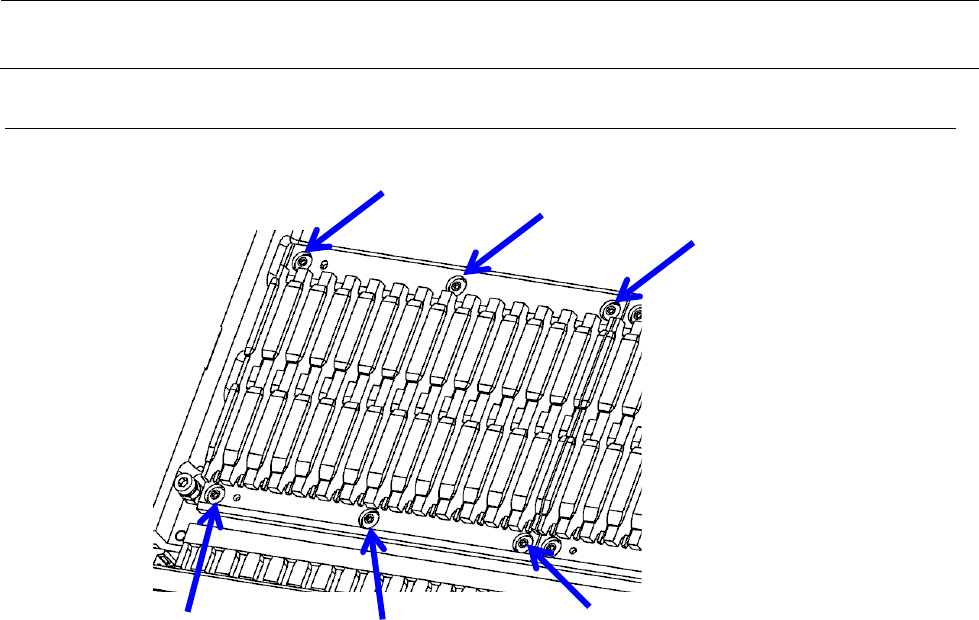

滑动轨道的更换
1) 请拆下固定螺丝（圆螺丝 M4 L=10），卸下滑动轨道。
2) 按照定位销，装配滑动轨道。
3) 固定固定螺丝（圆螺丝 M4 L=10）。（ 紧固力矩 1.3N·m）
维修调整要领书
8-6
8-1-4
台架连接器 A 的更换（仅限统一更换台车）
※ 请将统一更换台车从机器主体上卸下，在此状态下进行作业。
1) 松开台架连接器 A 的电缆固定。
2) 从台架连接器 A 托架上卸下台架连接器。
3) 从台架上卸下台架连接器 A 托架。
4) 拆开台架连接器 A 的电缆连接（台架电路板），更换台架连接器 A。
※ 护罩类的拆卸顺序请参照“8-1-1 台架基板的更换”。
5) 安装时，请按逆向步骤进行。
台架连接器 A
内六角螺栓 M3 L=8
台架连接器 A 托架
带垫片内六角螺栓 M6 L=12
