维修调整要领书 8- 11 8-2-4 台架连接器 B 的更换 1) 拆下连接器 B 护罩 。 2) 松开至 中继连接器的 电缆固定，更换台架 连接器 B 。 3) 安装时 ，请按逆向步 骤进行。 台架连接器 B 连接器护罩 圆头螺丝 M3 L=5 内六角螺栓 M3 L=8
维修调整要领书
8-10
8-2-3

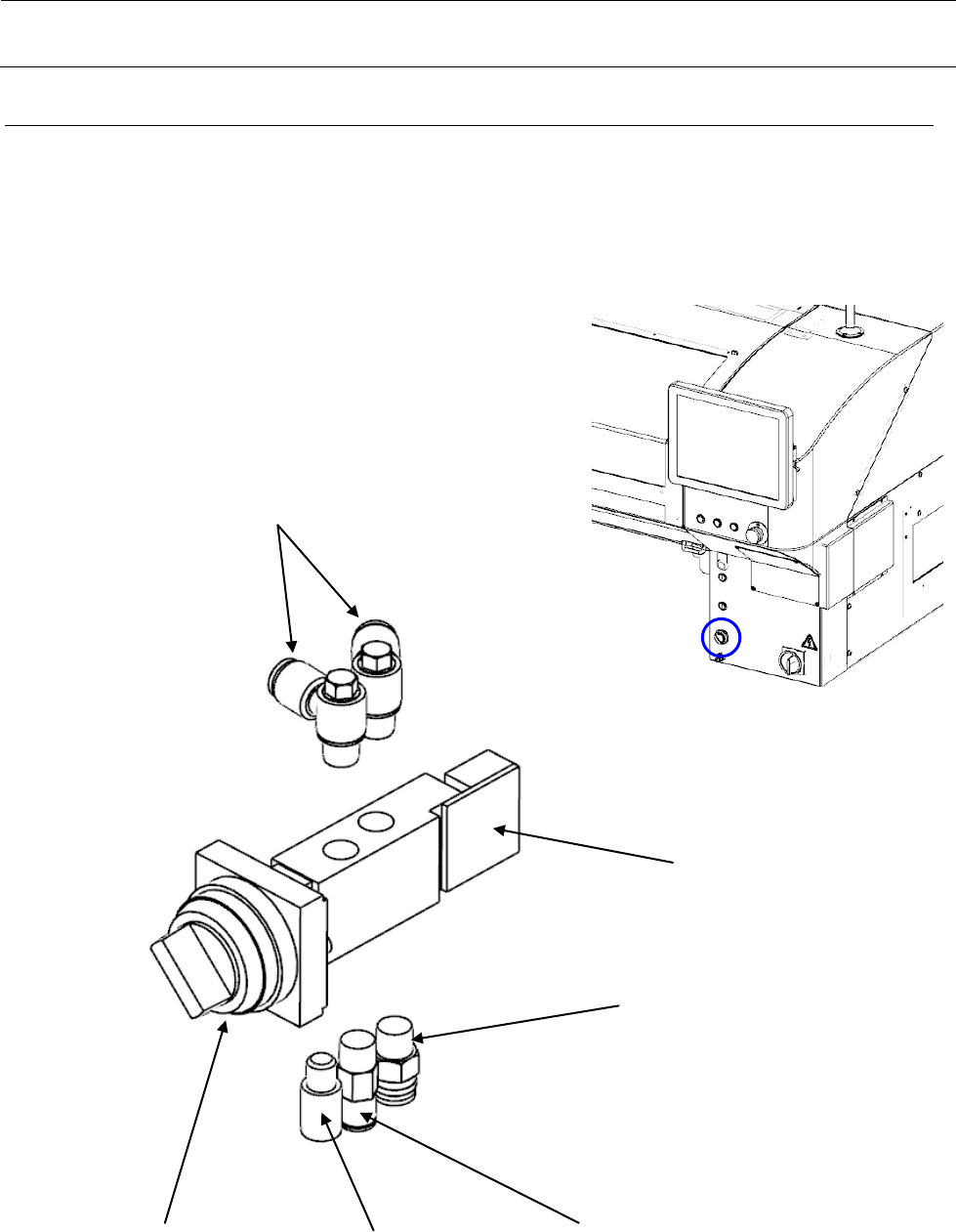

选择器的更换
1) 拆下与选择器连接的空气管子。
2) 拆下选择器的盖帽，将选择器从护罩上卸下。
3) 卸下弯头活接头、单向阀、单头活接头、消音器，更换选择器。
4) 安装时，请按逆向步骤进行。
选择器
弯头活接头
单头活接头
单向阀
消音器
盖帽
维修调整要领书
8-11
8-2-4
台架连接器 B 的更换
1) 拆下连接器 B 护罩。
2) 松开至中继连接器的电缆固定，更换台架连接器 B。
3) 安装时，请按逆向步骤进行。
台架连接器 B
连接器护罩
圆头螺丝 M3 L=5
内六角螺栓 M3 L=8
维修调整要领书
8-12
8-2-5
作动器阀的更换
1) 拆下与作动器阀连接的空气管子。
2) 卸下作动器阀。
3) 卸下单头活接头、弯头活接头，更换作动器阀。
4) 安装时，请按逆向步骤进行。
8-2-6
O 形环的更换
1) 卸下环座，更换 O 形环。
2) 组装时，请给 O 形环涂敷润滑脂（6459 润滑脂 N）。
3) 安装时，请按逆向步骤进行。
作动器阀
单头活接头
带垫片盆头小螺丝 M4 L=30
弯头活接头
O 形环（※组装时涂敷润滑脂）
环座
埋头螺钉 M4 L=8
