维修调整要领书
11-3
外罩开关的更换
1) 请从转接连接器上拔下①开外罩的开关连接器。
2) 切断束线带，拆下 M4 螺栓，更换①外罩的开关主体。
3) 安装时，请按逆向步骤进行。
※ 安装后，请确认安装在安全护罩上的②安全开关钥匙是否正确地插在护罩开关上。
这个安全开关钥匙事关安全，使用特殊螺丝(钥匙螺丝)不易拆卸。要调整时必须使用专用的扳手
(六角扳手(40080491))。
②前侧
安全护罩
②后侧
①
前
后
前
后
11-4
维修调整要领书
11-4

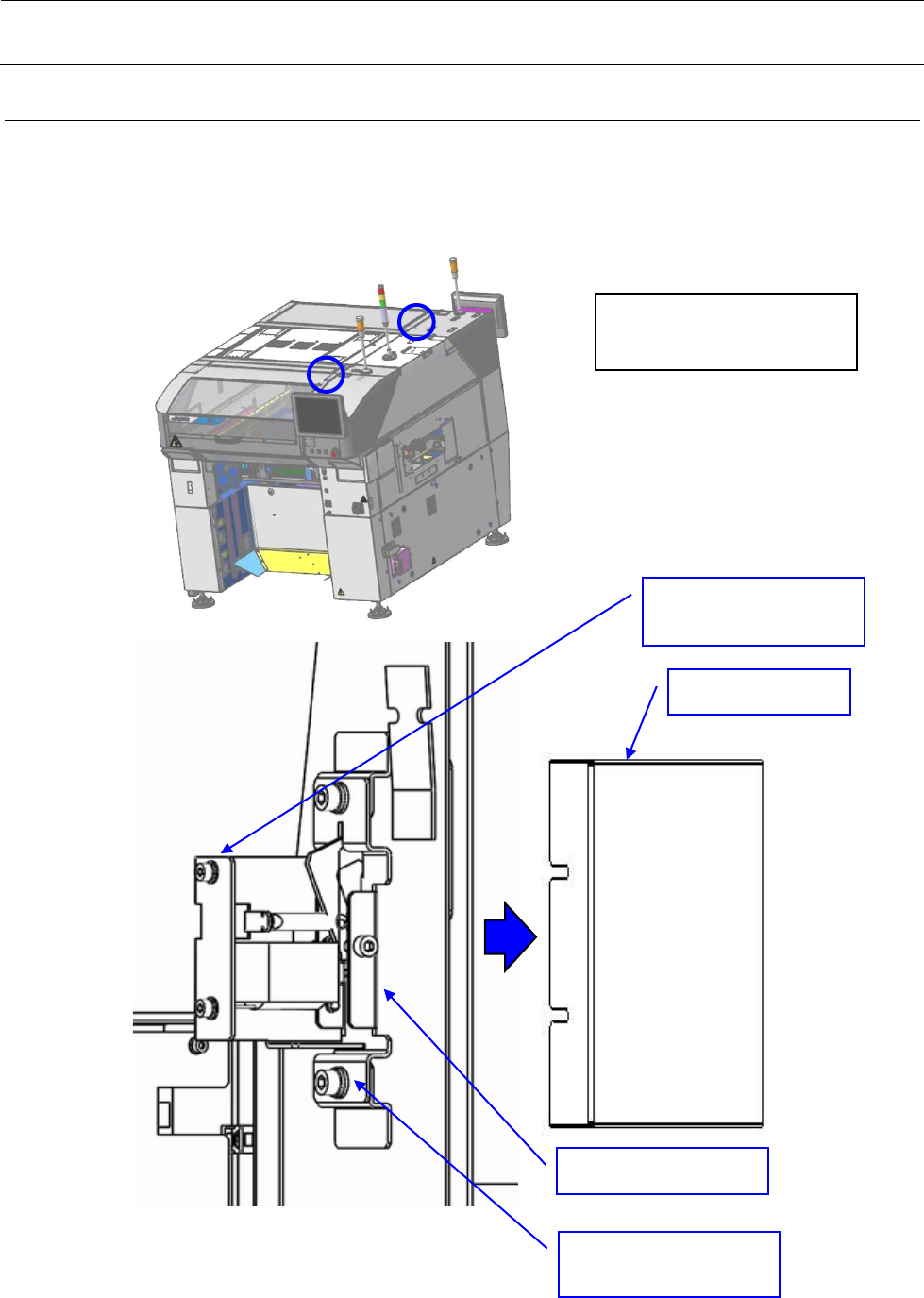

安全护罩锁定气缸的更换
【拆卸】
1） 松开①M4×10 带垫片螺丝 CAP（2 个），将②COVER 朝箭头方向拉出拆下。
2） 拆下④M6×12 带垫片螺丝 CAP（2 个），卸下③SC_LOCK 装置。
SC_LOCK
装置配置在机器
本体内部2处。
②
SCL_COVER
③
SC_LOCK
装置
④ M6×12带垫片螺丝
CAP（2个）
①
M4×10
带垫片螺丝
CAP
（
2
个）
11-5
维修调整要领书
【组装】
1） 用④M6×12 带垫片螺丝 CAP（2 个）组装③SC_LOCK 装置。
2） 此时，机器本体护罩方孔与⑤SCL_HOOK 下面的空隙要为【1～2mm】。
3） 关闭安全罩，将机器本体电源置于 ON。
4） 请通过操作画面利用手动控制→简易控制（装置 1_护罩锁定）使安全罩的锁定成为 ON。
5） 在安全罩锁定_ON 的状态下把安全罩向上抬起 2、3 次。
请根据下述情況进入各自的操作顺序。
a） 安全罩锁定，并且护罩开放开关也未测出 → 6）
b） 安全罩锁定，但护罩开放开关测出 → 8）
c） 安全罩不锁定，护罩开放开关测出 → 9）
6） 没有问题。调整完成。
请通过操作画面使安全罩的锁定变为 OFF。
7） 用①M4×10 带垫片螺丝 CAP（2 个）组装②SCL_COVER。
1
～
2mm
⑤
SCL_HOOK
