12-14
12-3-1 CPU BOARD (40123242)
【功能】
此基板控制整个装置。通过 CompactPCI（简称 cPCI）总线连接其他基板。
另外通过本基板的 EtherNET 端口，与激光传感器 LNC12O 进行通信。
此基板上装备有 SOLID STATE DRIVE 16GB（以下简称为 SSD）。
本 SSD 写入了包括装置的操作系统的所有软件。因此仅更换 CPU 基板时，请从当前的 CPU BOARD
中拆下 SSD，装入新的 CPU BOARD 中。
更换之后，由于网络适配器的驱动程序被初始化，所以要从新进行设置。
【LED 灯显示的意思】
PWR：处于电源供电状态时点亮。
HDD：访问 SSD 时闪烁。
RESET：为复位开关。请勿按压此开关。
【更换电池】
为保存 BIOS 设定，在 CPU 基板上有后备电池。
电池请 5 年左右更换一次。
维修调整要领书
12-15
12-3-1-1
更换
CPU BOARD
后网络驱动程序的从新设置
在更换了非复制盘的
SSD
或更换了
CPU
板等情况下，当
CPU
板与
SSD
的组合发生变化时，需要
这一操作。
由于 Windows 的设计，如果 SSD 内的设置数据与 CPU 电路板的组合发生变化，网络适配器的驱
动分配将被初始化，全部成为 Intel 驱动。为此，将 SSD 实装到机器上后就需要从新分配网络适配
器驱动的操作。
○设置完成后状态(与 CPU 板 Port 编号的对应)
･ Port3 (PCI 总线 3) : RTX 驱动
･ Port4 (PCI 总线 4) : Intel 驱动
･ Port2 (PCI 总线 2) : Intel 驱动
･ Port1 (PCI 总线 1) : Intel 驱动

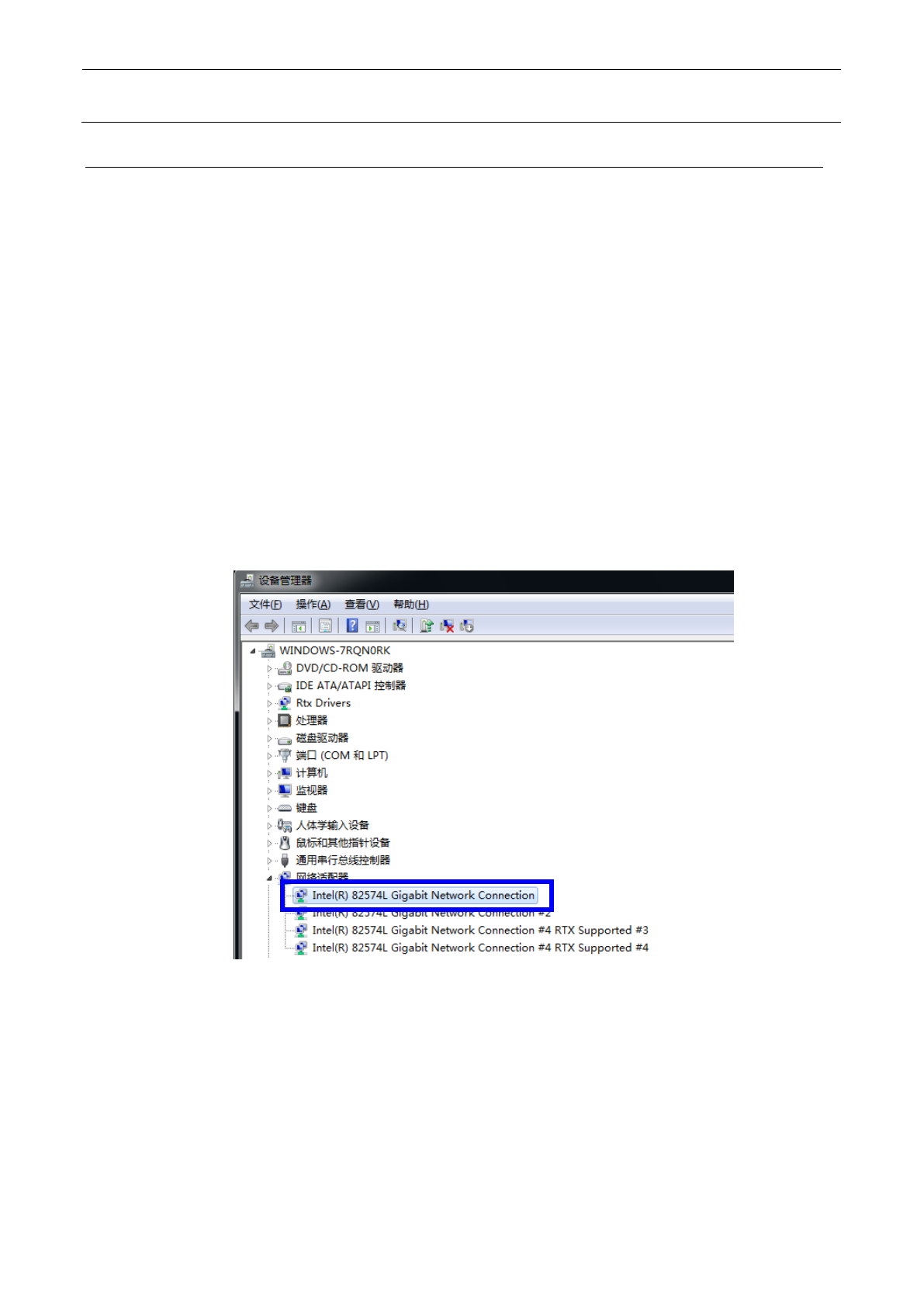

1) 通过控制面板启动设备管理器，展开网络适配器并确认各项目的属性。
维修调整要领书
12-16
2) 进行关于“PCI 总线 3”之网络适配器的安装作业。
显示次序和编号组合根据机器而不同。
有
“PCI Slot 2 (PCI
总线
3, 设备 0, 功能 0)”
之类容易混淆的显示，请仔细确认后作业。
选择驱动程序选项卡的“更新驱动程序 (P)”。
