维修调整要领书
12-25
12-3-4 IP-X11 SET GEN ASM (40133294)
【功能】
本基板是处理 OCC、VCS 拍摄的基板标记、
IC 标记、IC 的引脚，处理吸取前的供应元
件等的图像数据，校正基板位置、校正元件
吸取位置、计算检测供应元件表面背面反转
所必要数值的图像处理基板。

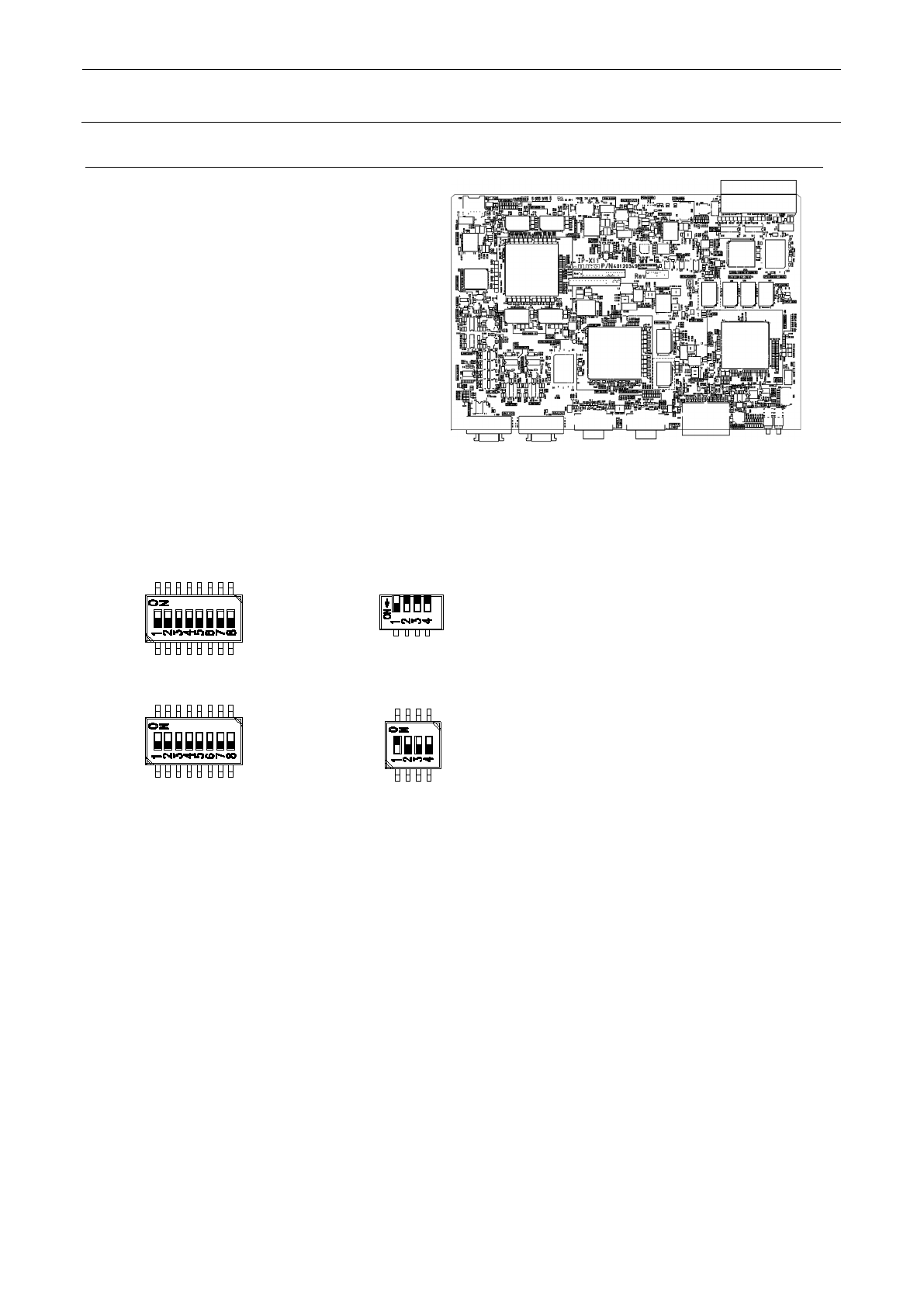

图
12-3-4-1 IP-X11
外观
【DIP 开关类的设定】
DIP 开关在交纳时已设定好，但在将基板设置到控制单元时，请进行确认操作。（■部分表示开关的
位置。）
※SW6 为琴键式，在前面板侧进行操作。
图
12-3-4-2
．
IP-X11
基板
DIP-SW
设定
【前面板开关】 ※这些开关基本上请勿进行操作。
RESET SW ： 将此基板复位。
ABORT SW ： 对 CPU 发出 NMI。
DIP 开关 ： 变更基板的设定。
【更换后的调整项目】
请按照以下步骤进行 Flash 存储器的版本升级。
① 「选购项」⇒通过「变更用户级别」选择「Service Man（修理工程师）」。
② 「维护」⇒选择「MS 参数设定」。
③ 「版本升级」⇒选择「图像」。
④ 点击「执行」，即开始版本升级。
SW2-1 ：OFF
SW2-2 ：OFF
SW2-3 ：OFF
SW2-4 ：OFF
SW2-5 ：OFF
SW2-6 ：OFF
SW2-7 ：OFF
SW2-8 ：OFF
SW6-1 ：ON
SW6-2 ：OFF
SW6-3 ：OFF
SW6-4 ：OFF
SW4-1 ：OFF
SW4-2 ：OFF
SW4-3 ：OFF
SW4-4 ：OFF
SW4-5 ：OFF
SW4-6 ：OFF
SW4-7 ：OFF
SW4-8 ：OFF
SW3-1 ：ON
SW3-2 ：OFF
SW3-3 ：OFF
SW3-4 ：OFF
维修调整要领书
12-26
复位开关
12-3-5 SUPERIMPOSE BOARD (40129641)
【功能】
SUPERIMPOSE BOARD 是用于
将摄像机拍摄的图 像 显示在
Windows 画面里(叠加)进行图像处
理的基板。
从 CPU BOARD 通过 RS-232C 进
行控制。
控制功能不仅将图像显示在画面
里，还可切换图像的信号、取得触
控面板控制信号及 CH 切换(前/后
监视器切换)。
【DIP 开关类的设定】
SUPERIMPOSE BOARD 上没有
DIP 开关。

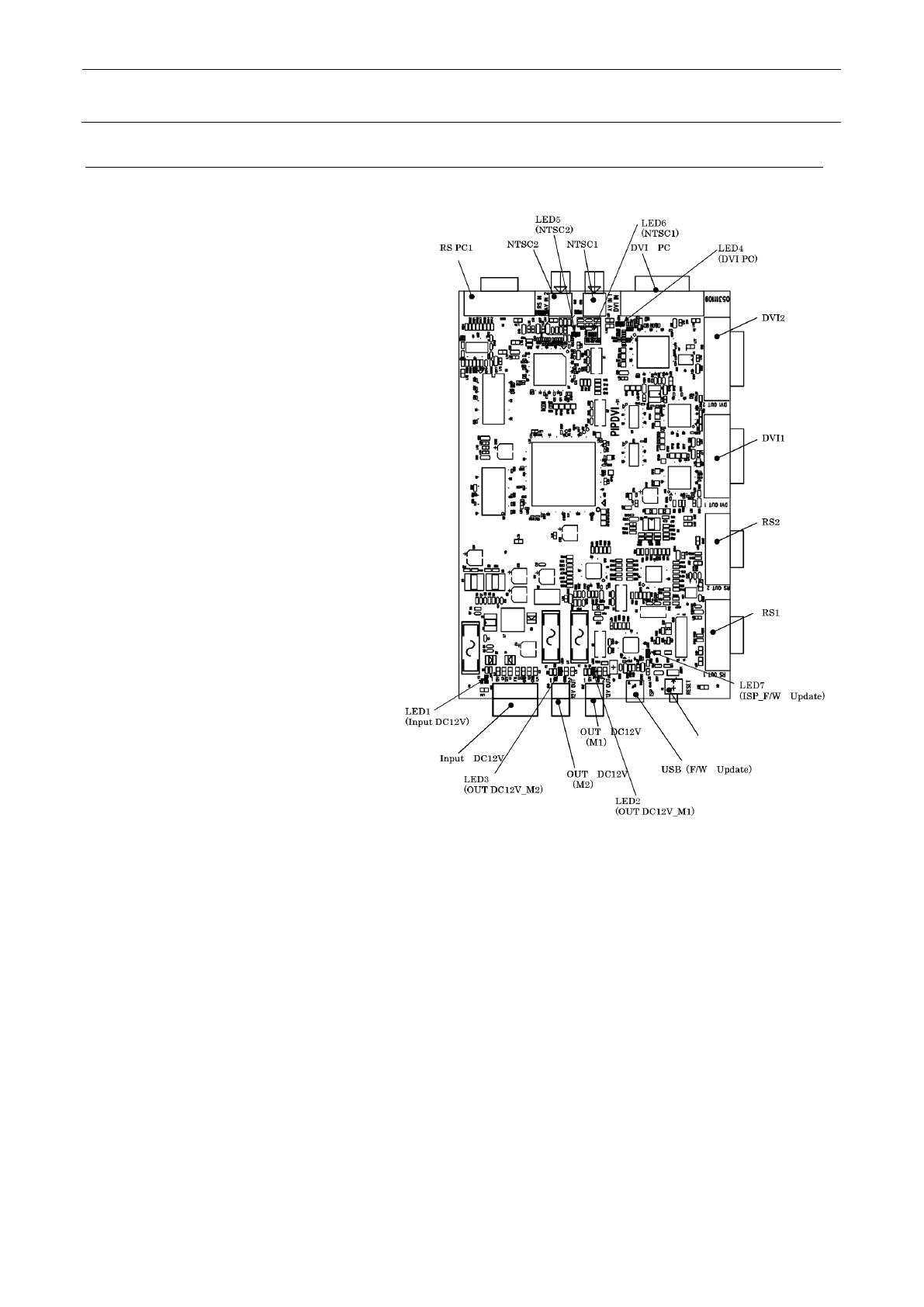

【LED 显示的意思】
LED1(绿灯亮)： 电源接通(+12V)
LED2(绿灯亮)： 电源输出中(监视
器 1)
LED3(绿灯亮)： 电源输出中(监视
器 2)
LED4 ：DVI 信号输入中(绿灯亮)
：无 DVI 信号(绿灯闪)
LED5 ：NTSC1 输入中(绿灯亮)
：无 NTSC1 信号(绿灯闪)
LED6 ：NTSC2 输入中(绿灯亮)
：无 NTSC2 信号(绿灯闪)
LED7 ：硬件更新中(绿灯闪
)
【更换后的调整项目】
没有特别调整项目。
【更换步骤】
① 更换操作，务必在关闭主电源及主断路器、主开关的状态下进行操作。
② SUPERIMPOSE BOARD 是安装在控制箱右侧配置的 PCB 支撑上，要取出来更换。
③ 取出 PCB 支撑后，拆下 4 个 SL4030691SC，拆下 KEYBOARD/MOUSE SELECTOR
(40003281)。
④ 拆下 2 个 SL4030691SC、4 个 HX003540000 后，即可取出 SUPERIMPOSE BOARD。
⑤ 将取出的 SUPERIMPOSE BOARD 更换为新品，按照取出时的相反步骤进行安装。
元件配置：
维修调整要领书
12-27
12-4 ATX
电源
警告
为了避免因触电导致的重伤事故，请将总开关置于「关闭」的
状态。请确认主机的主断路器及主开关为 OFF。总开关是指安
装在建筑物上的电源开关，不是主机开关。
【功能】
向控制箱提供 DC+3.3V、DC+5V、
DC+12V、DC-12V、DC+5VSB。
停电时，会从连接的电池单元（EZ175664711）
输出后备电源。
【DIP 开关类的设定】
ATX 电源没有 DIP 开关类。
【LED 显示的意思】
ATX 电源没有 LED 灯。
【更换后调整项目】
没有特别项目。
【更换步骤】
① 更换操作时，务必在将主电源及主断路器、主开关均置为 OFF 的状态下进行操作。
② 请拆下后侧下部排出导轨及中央下部的外罩。
③ 拔掉面前的插头，拆下 2 个 SL6040892TN。
④ 将 ATX 电源向面前拉，拔掉后侧的插头。
⑤ 从 ATX 电源拆下 ATX BRAKET(2 个)，
更换新品后，按照拆卸的逆向步骤进行安装。
